Диалоговое окно «Импорт набора параметров листов»

П Команды	П Команды
Диалоговое окно «Импорт набора параметров листов»

 Панель Листы:



Меню "Файл": Диспетчер наборов параметров листов

 Контекстное меню: Щелкнуть правой кнопкой мыши на ярлыке вкладки «Модель» или «Лист» и выбрать «Диспетчер параметров листа».

 Командная строка: парамлист

Отображает наборы параметров листов, доступных для импорта из выбранного рисунка.

Исходный рисунок

Исходный файл, который содержит доступные для импорта наборы параметров..

Наборы параметров листа

Список наборов параметров, доступных для импорта, с указанием их расположения в исходном рисунке. При нажатии кнопки «ОК» выбранные наборы параметров импортируются в текущий рисунок.

При импорте параметров в файл переопределений для подшивки импортируются только те наборы, для печатаемой области которых установлены значения «Лист» или «Границы».

Имя

Имя набора параметров, доступного для импорта.

Расположения

Местоположение импортируемого набора параметров в рисунке.

Подробности

Вывод информации о выбранном наборе параметров.

Устройство

Имя выбранного устройства печати для текущего набора параметров листа.

Плоттер

Тип выбранного устройства печати для текущего набора параметров листа.

Формат печати

Размер и ориентация носителя для текущего набора параметров листа.

Подключение

Физическое размещение выбранного устройства печати для текущего набора параметров листа.

Описание

Текстовое пояснение к устройству печати для текущего набора параметров листа.



Диалоговое окно «Импорт набора шаблонов»

Б Команды	Б Команды
Диалоговое окно «Импорт набора шаблонов»

Диалоговое окно используется для импорта набора шаблонов связей и ярлыков в текущий рисунок. Если имя импортируемого шаблона связи или ярлыка совпадает с именем одного из уже имеющихся в текущем рисунке шаблонов, вызывается окно, в котором шаблону можно присвоить другое имя. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных":

"Импорт набора шаблонов"

 Контекстное меню:  Щелкнуть правой кнопкой мыши на имени рисунка в окне Диспетчер подключения к БД и выбрать "Импорт набора шаблонов".

Папка

Папка, в которой находится набор шаблонов.

Имя файла

Имя импортируемого файла набора шаблонов.

Тип файла

Расширение для импортируемого набора шаблонов. Наборы шаблонов всегда имеют расширение .dbt.



Диалоговое окно «Импорт набора запросов»

Б Команды	Б Команды
Диалоговое окно «Импорт набора запросов»

Импорт набора запросов в текущий рисунок. Если имя импортируемого запроса совпадает с именем одного из уже имеющихся в текущем рисунке запросов, появляется окно предупреждения, в котором запросу можно присвоить другое имя. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных": "Запросы"

"Импорт набора запросов"

 Контекстное меню:  Щелкнуть правой кнопкой мыши на имени рисунка в окне Диспетчер подключения к БД и выбрать "Импорт набора запросов".

Папка

Папка, в которой находится набор запросов.

Имя файла

Имя импортируемого файла набора запросов.

Тип файла

Расширение для импортируемого набора запросов. Наборы запросов всегда имеют расширение .dbq.



Диалоговое окно "Импорт параметров комплекта"

Ф Команды	Ф Команды
Диалоговое окно "Импорт параметров комплекта"



Меню «Файл»: eTransmit

 Командная строка: формкомплект

Импорт выбранных параметров комплекта из указанного файла данных подписки.

Список параметров комплекта

Список параметров комплекта. Выберите параметры для импорта в текущую подшивку.

Изменить на текущее место хранения

Если выбран этот параметр, места хранения импортируемых подшивок заменяются на места хранения текущих подшивок.

"Импорт"

Импорт параметров комплекта в список с пометками.



Диалоговое окно «Источники света»

С Команды	С Команды
Диалоговое окно «Источники света»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Свет"

 Командная строка: свет

Управление положением, цветом и интенсивностью световых эффектов. Для учета источников света нужно вызвать команду РЕЖИМРАСКР и установить один из следующих режимов: плоское, по Гуро, плоское с кромками или по Гуро с кромками.

Источники

Список источников света текущего рисунка.

Изменить

Изменение выбранных источников света.

Открывается диалоговое окно Изменение точечного источника света, Изменение удаленного источника света или Изменение прожектора, в зависимости от типа выбранного источника света.

Удалить

Удаление выбранного источника света из рисунка.

Выбрать

Закрывает диалоговое окно при применении устройства указания для выбора источника света. После выбора вновь появляется окно «Источники света»; выбранный источник выделяется в списке «Источники».

Новый

Создание нового источника света в текущем рисунке. Открывается диалоговое окно Новый точечный источник света, Новый удаленный источник света или Новый прожектор, в зависимости от типа выбранного источника света.

Точечный источник света

Испускает лучи света из точки во всех направлениях. Спад освещенности может отсутствовать или же выражаться обратной линейной или обратной квадратичной зависимостью. См. раздел Обзор источников света для тонирования в документе Руководство пользователя.

Удаленный источник света

Испускает параллельные лучи света в одном направлении. Свет распространяется без затухания — его интенсивность не изменяется с удалением от источника.

Прожектор

Испускает конус света в заданном направлении. См. раздел Добавление, изменение и удаление источников света в документе Руководство пользователя.

При создании источника света в рисунок вставляется соответствующий блок для обозначения типа и положения источника.

Направление на север

Отображает диалоговое окно "Направление на север", в котором можно задать направление на север.

Рассеянный свет

Управление фоновым рассеянным светом, равномерно освещающим все поверхности модели. Для того чтобы изображение не оказалось перенасыщенным или матовым, следует устанавливать как можно меньший уровень рассеянного света.

Интенсивность

Регулировка интенсивности рассеянного света от полного его отсутствия (0) до максимально яркого (1).

Цвет

Управление цветом рассеянного света в системе RGB. Текущий цвет иллюстрируется на образце.

Выбор цвета

Отображает диалоговое окно "Выбор цвета". Цвет можно выбрать по его номеру из существующих 255 индексов цвета AutoCAD (ИЦА), из всей палитры цветов или с использованием альбомов цветов.



Диалоговое окно "Изменение ярлыка папки Buzzsaw"

О Команды	О Команды
Диалоговое окно "Изменение ярлыка папки Buzzsaw"

Изменяет ярлык папки Buzzsaw.

Это окно обеспечивает доступ к новому заданному пользователем адресу на Autodesk Buzzsaw. Если открыта подшивка, то ей назначается указанный адрес Autodesk Buzzsaw. Отображаются только те папки Buzzsaw, которые имеют отношение к текущей подшивке.

Сайт Buzzsaw

Отображает имя текущего веб-узла Buzzsaw.

Выбор проекта или папки на веб-узле Buzzsaw

Отображает список наиболее часто открываемых на веб-узле проектов и папок.

Обзор

Отображает диалоговое окно "Выбор проекта или папки Buzzsaw", где можно найти и выбрать проект или папку.

Введите имя для этого ярлыка папки Buzzsaw

Указывает имя ярлыка.



Диалоговое окно "Изменение масштаба"

С Команды	С Команды
Диалоговое окно "Изменение масштаба"



Меню "Формат": "Список масштабов"

 Командная строка: списмасштред (или 'списмасштред для прозрачного вызова)

Изменение значений масштаба, отображаемых в списке масштабов.

"Имя масштаба"

Вывод имени выделенного масштаба в списке масштабов.

"Имя, отображаемое в списке масштабов"

Не редактируется. Чтобы изменить имя, выйти из диалогового окна "Изменение масштаба", в диалоговом окне "Изменение списка масштабов" удалить текущий масштаб и добавить новый.

"Свойства масштаба"

Изменение отношения единиц размеров листа к единицам рисунка.

"Единицы листа"

При одновременном использовании единиц листа с условными единицами рисунка задает их отношение, определяющее масштаб при просмотре или печати.

"Единицы рисунка"

При одновременном использовании единиц рисунка с единицами листа задает их отношение, определяющее масштаб при просмотре или печати.



Диалоговое окно «Изменение набора параметров комплекта»

Ф Команды	Ф Команды
Диалоговое окно «Изменение набора параметров комплекта»



Меню «Файл»: eTransmit

 Командная строка: формкомплект

Тип комплекта

Тип формируемого комплекта файлов.

Папка с файлами

Комплект имеет вид набора неупакованных файлов, помещаемых во вновь создаваемую или существовавшую ранее папку.

Самораспаковывающийся EXE-файл

Комплект помещается в архивный самораспаковывающийся файл. Для распаковки этого файла и извлечения всех файлов комплекта достаточно запустить его подобно обычному приложению (например, двойным щелчком мыши).

Zip

Комплект помещается в архивный ZIP-файл. Для распаковки файла необходима программа-архиватор; например, PKZIP или WinZip.

Формат файлов

Указывает формат, в который преобразовываются все включаемые в комплект файлы. В раскрывающемся списке можно выбрать формат файла рисунка.

Папка с файлом комплекта

Задание расположения создаваемого комплекта файлов. В списке представлены последние девять использовавшихся для этого папок. Чтобы задать новую папку, следует нажать кнопку «Обзор» и разыскать папку в структуре диска.

Если оставить это поле пустым, то комплект файлов создается в папке, где хранится первый указанный файл рисунка. При формировании комплекта на основе подшивки комплект файлов создается в папке, где хранится файл данных (DST).

Обзор

Вызов стандартного диалогового окна выбора файлов. В нем следует перейти в папку, в которую должен быть записан формируемый комплект.

Имя файла комплекта

Выбор метода для задания имени комплекта файлов. Под этим полем отображается имя, присваиваемое комплекту по умолчанию. Опция недоступна, если комплект имеет тип «Папка с файлами».

Запрос имени файла

Пользователь вводит имя комплекта в стандартном диалоговом окне выбора файлов.

Имя с возрастанием номера, если необходимо

Используется логическое имя файла, установленное по умолчанию. Если файл с таким именем уже существует, то к концу имени добавляется номер.
Этот номер возрастает каждый раз при сохранении нового комплекта.

Заменять, если необходимо

Используется логическое имя файла, установленное по умолчанию. Если файл с таким именем уже существует, то он автоматически перезаписывается.

Опции для комплекта

Настройки для организации файлов и папок, входящих в комплект.

Организованная структура папок

Дублирует структуру папок для файлов формируемого комплекта. Корневой папкой является папка верхнего уровня в иерархическом дереве папок.

При этом выполняются следующие условия:

Относительные пути не изменяются. Относительные пути, заданные вне исходной корневой папки, сохраняются вплоть до пути к папке первого уровня над ними и располагаются в корневой папке.

Абсолютные пути внутри дерева корневой папки преобразуются в относительные пути. Абсолютные пути сохраняются вплоть до пути к папке первого уровня над ними и располагаются в корневой папке.

Абсолютные пути вне дерева корневой папки преобразуются в пути к корневой папке или к папке внутри дерева корневой папки.

При необходимости создается папка Fonts.

При необходимости создается папка <f "italic">PlotCfgs</f>.

При необходимости создается папка SheetSets для хранения в ней всех вспомогательных файлов подшивок. Однако сам файл данных подшивки (DST) располагается в корневой папке.

Опция недоступна, если комплект размещается где-либо в Интернете.

Корневая папка

Определяет корневую папку для относительных путей зависимых от рисунков файлов, таких как внешние ссылки.

В корневую папку при формировании комплекта из подшивки также заносится файл данных подшивки (DST).

Обзор

Вызов стандартного диалогового окна выбора файлов, в котором пользователь может определить корневую папку.

Все файлы в одной папке

При создании комплекта все файлы собираются в одной папке.

Текущая структура файлов и папок

В комплекте сохраняется структура папок всех файлов. Это упрощает процесс их переноса на другие компьютеры. Опция недоступна, если комплект размещается где-либо в Интернете.



Включить шрифты

Включает в комплект файла все связанные файлы шрифтов (TTFи SHX).

Примечание Так как шрифты TrueType не являются общедоступными, важно убедиться, что получатель комплекта файлов имеет шрифты TrueType. Если это точно не известно, опцию следует отключить. Все отсутствующие на компьютере получателя шрифты TrueType будут подменены в соответствии со значением системной переменной FONTALT.

Отправить электронное уведомление

Запуск используемой по умолчанию программы работы с электронной почтой при создании комплекта файлов, чтобы отправить сообщение с комплектом файлов в качестве приложения.

Без плоттера по умолчанию

Замена настроенного принтера/плоттера для комплекта файлов на пустое устройство. Это делается потому, что локальный принтер/плоттер, как правило, не совпадает с установленным у клиента.

Внедрить внешние ссылки

Внедрение всех внешних ссылок в файлы, в которые они вставлены.

Запрос пароля

Вызов диалогового окна "Комплект файлов задание пароля", предназначенного для защиты комплекта файлов с помощью пароля.

Включить данные и файлы подшивки

Включение в комплект файла данных подшивки (DST), файлов рисунков блоков марок и идентификаторов (DWG), а также файлов шаблонов рисунков (DWT).

Пояснение к набору параметров

Здесь вводится текст пояснения к набору. Пояснение к текущему набору отображается в окне «Формирование комплекта файлов» под списком наборов параметров. Для получения описания любого параметра комплекта можно выбрать этот параметр в списке.



Диалоговое окно «Изменение параметров архива»

А Команды	А Команды
Диалоговое окно «Изменение параметров архива»

 Командная строка: архивация

Тип архива

Определяет тип создаваемого архива.

Папка с файлами

Создание архива в виде неупакованного набора файлов в новой или существующей папке.

Самораспаковывающийся EXE-файл

Архивируемый комплект помещается в упакованный файл, способный распаковываться самостоятельно (то есть без использования архиваторов). Для распаковки этого файла и извлечения всех файлов из архива достаточно запустить его подобно обычному приложению (например, двойным щелчком мыши).

Zip

Архивируемый комплект помещается в архивный ZIP-файл. Для распаковки файла необходима программа-архиватор; например, PKZIP или WinZip.

Формат файлов

Определяет формат, в который будут преобразовываться все файлы рисунков, включаемые в архив. В раскрывающемся списке можно выбрать формат файла рисунка.

Папка для файла архива:

Определяет расположение, в котором будет создаваться архив. В списке хранятся последние девять мест, в которых были созданы архивы. Чтобы задать новую папку, следует нажать кнопку «Обзор» и разыскать папку в структуре диска.

Если это поле оставлено пустым, то файл архива будет создан в папке, содержащей файл данных подшивки (DST).

Обзор

Вызов стандартного диалогового окна выбора файлов. В нем следует перейти в папку, в которую должен быть помещен формируемый архив.

Имя файла архива

Определение метода задания имени для архива. Отображается имя файла архива, заданное по умолчанию. Эта опция недоступна, если в качестве типа архива установлен тип «Папка с файлами».

Запрос имени файла

Пользователь вводит имя архива в стандартном диалоговом окне выбора файлов.

Имя с возрастанием номера, если необходимо

Используется логическое имя файла, установленное по умолчанию. Если файл с таким именем уже существует, то к концу имени добавляется номер. Этот номер возрастает каждый раз при сохранении нового архива.

Заменять, если необходимо

Используется логическое имя файла, установленное

Используется логическое имя файла, установленное по умолчанию. Если файл с таким именем уже существует, то он автоматически перезаписывается.

Опции для архива

Содержит параметры для архива.

Организованная структура папок

Дублирует структуру папок для файлов формируемого комплекта. Корневой папкой является папка верхнего уровня в иерархическом дереве папок.

При этом выполняются следующие условия:

Относительные пути не изменяются. Относительные пути, заданные вне исходной корневой папки, сохраняются вплоть до пути к папке первого уровня над ними и располагаются в корневой папке.

Абсолютные пути внутри дерева корневой папки преобразуются в относительные пути. Абсолютные пути сохраняются вплоть до пути к папке первого уровня над ними и располагаются в корневой папке.

Абсолютные пути вне дерева корневой папки преобразуются в пути к корневой папке или к папке внутри дерева корневой папки.

При необходимости создается папка Fonts.

При необходимости создается папка <f "italic">PlotCfgs</f>.

При необходимости создается папка SheetSets для хранения в ней всех вспомогательных файлов подшивок. Однако сам файл данных подшивки (DST) располагается в корневой папке.

Эта опция недоступна при сохранении архива на каком-либо сайте в Интернете.

Корневая папка

Определяет корневую папку для относительных путей зависимых от рисунков файлов, таких как внешние ссылки. Эта папка считается корневой при активной опции «Организованная структура папок».

В корневую папку при архивации подшивки также заносится файл данных подшивки (DST).

Обзор

Вызов стандартного диалогового окна выбора файлов, в котором пользователь может определить корневую папку.

Все файлы в одной папке

При создании архива все файлы собираются в одной папке.

Текущая структура файлов и папок

В архиве сохраняется структура папок всех файлов. Эта опция недоступна при сохранении архива на каком-либо сайте в Интернете.

Включить шрифты

Включает в архив все связанные файлы шрифтов (TXT и SHX).

Без плоттера по умолчанию

Отключение в архиве настройки на конкретный принтер/плоттер.

Запрос пароля

Открывает диалоговое окно Архив - Задание пароля, где пользователь может указать пароль для архивируемого комплекта.

Включить данные и файлы подшивки

Включение в архив файла данных подшивки (DST), файлов рисунков блоков марок, файлов рисунков блоков-идентификаторов и файлов шаблонов рисунков (DWT).



Диалоговое окно «Изменение сцены»

С Команды	С Команды
Диалоговое окно «Изменение сцены»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Сцена"

 Командная строка: сцена

Позволяет изменять имена сцен и виды, а также добавлять и удалять из сцен источники света.

Имя сцены

Изменяет имя сцены.

Виды

Содержит список видов пространства модели рисунка. Активный вид текущей сцены подсвечивается. Для присвоения сцене другого вида необходимо перевести выделение на него. Сцена может включать в себя только один вид.

Источники

Здесь перечисляются все источники света текущего рисунка. В списке можно выбрать один или несколько источников.

Для установки в сцене нового источника света выбрать один из невыделенных источников (для выбора нескольких источников света следует указывать их имена при нажатой клавише CTRL). Указание выделенного ранее источника удаляет его из сцены. Если удалить все источники, тонирование сцены будет выполняться лишь с источником света, ориентированным по направлению взгляда, используемым по умолчанию. Удаление источника из сцены не ведет к удалению этого источника из рисунка.



Диалоговое окно "Изменение списка масштабов"

С Команды	С Команды
Диалоговое окно "Изменение списка масштабов"



Меню "Формат": "Список масштабов"

 Командная строка: списмасштред (или 'списмасштред для прозрачного вызова)

Управляет списком доступных значений масштаба для видовых экранов листа, компоновки и печати.

"Список масштабов"

Вывод списка имеющихся значений масштаба.

Добавить

Отображение диалоговое окно "Добавление масштаба".

Изменить

Отображение диалоговое окно "Изменение масштаба".

Вверх

Перемещение выделенного значения масштаба на одну позицию вверх по списку.

Вниз

Перемещение выделенного значения масштаба на одну позицию вниз по списку.

Удалить

Удаление выделенного значения масштаба из списка.

Сброс

Удаление всех значений масштаба, заданных пользователем, и восстановление списка значений масштаба по умолчанию.



Диалоговое окно «Изменения в файле параметров плоттера»

П Команды	П Команды
Диалоговое окно «Изменения в файле параметров плоттера»

 Панель Листы:



Меню "Файл": Диспетчер наборов параметров листов

 Контекстное меню: Щелкнуть правой кнопкой мыши на ярлыке вкладки «Модель» или «Лист» и выбрать «Диспетчер параметров листа».

 Командная строка: парамлист

Уведомление о том, что в PC3-файл параметров плоттера внесены изменения. Пользователь может отказаться от изменений, переписать имеющийся файл (нажав «OK») или задать другое имя файла для сохранения параметров.

Сохранить изменения в следующем файле

Имя измененного PC3-файла и путь к нему. Если нужно сохранить неизменным исходный PC3-файл, здесь следует ввести новое имя.

П Команды	П Команды
Диалоговое окно «Изменения в файле параметров плоттера»

 Панель Стандартная



Меню "Файл": Печать

 Контекстное меню: Щелкнуть правой кнопкой мыши на ярлыке вкладки «Модель» или «Лист» и выбрать «Печать».

 Командная строка: печать

Уведомление о том, что в PC3-файл параметров плоттера внесены изменения. Пользователь может отказаться от изменений, переписать имеющийся файл (нажав «OK») или задать другое имя файла для сохранения параметров.

Применить изменения только к текущему чертежу

Изменения параметров действуют только для выполняемого чертежа и не запоминаются для последующего использования.

Сохранить изменения в следующем файле

Имя измененного PC3-файла и путь к нему. Если нужно сохранить неизменным исходный PC3-файл, здесь следует ввести новое имя.



П Команды	П Команды
Диалоговое окно «Изменения в файле параметров печати»

 Панель Стандартная



Меню "Файл": Публикация

 Командная строка: публ

Уведомление о том, что в PC3-файл параметров плоттера внесены изменения. Можно отказаться от изменений вообще, сохранить их только для текущей операции или записать в PC3-файл для формата вывода в DWF.

Применить изменения только к текущей публикации

Изменения параметров действуют только для текущей публикации и не запоминаются для последующего использования.

Сохранить изменения в PC3-файле для DWF

Изменения в настройках параметров печати сохраняются в PC3-файле для формата вывода в DWF.



Диалоговое окно «Извлечение атрибутов»

А Команды	А Команды
Диалоговое окно «Извлечение атрибутов»

 Командная строка: атэксп

Здесь задаются формат файла для вывода информации, участвующие в операции объекты, а также имена файла шаблона и выходного файла.

Формат файлов

Задание формата для извлечения данных из атрибутов.

Файл с разделением запятыми (CDF)

Генерируется файл, содержащий по одной записи для каждого вхождения блока в рисунок. По крайней мере один атрибут блока должен соответствовать имеющемуся в файле шаблона. Поля записей разделяются запятыми. Символьные поля заключаются в одиночные кавычки.

Файл с разделением пробелами (SDF)

Генерируется файл, содержащий по одной записи для каждого вхождения блока в рисунок. По крайней мере один атрибут блока должен соответствовать имеющемуся в файле шаблона. Поля каждой записи имеют фиксированную длину, поэтому не требуются ни разделители, ни ограничители символьных полей.

Файл формата DXF (DXX)

Генерирует подмножество формата файла графического обмена AutoCAD, содержащее только описания вхождений блоков, атрибутов и признаков конца последовательности. Шаблон для вывода в формате DXF™ не требуется. Выходные файлы отличаются от стандартных DXF-файлов своим расширением (.dxx).

Выбор объектов

Временно закрывает диалоговое окно и позволяет выбрать блоки, имеющие атрибуты, непосредственно на рисунке. После того, как диалоговое окно «Извлечение атрибутов» появляется вновь, справа от слова «Найдено» выводится количество выбранных объектов.

Найдено

Указывает количество объектов, выбранных по запросу "Выбрать объекты".

Файл шаблона

Задает файл шаблона для вывода в форматах CDF и SDF. Введите имя файла в поле или выберите "Файл шаблона", чтобы выполнить поиск уже существующих файлов шаблона в стандартном окне выбора файлов. По умолчанию файлы имеют расширение имени .txt. Если в группе «Формат файла» выбран формат DXF, кнопка и текстовое поле «Файл шаблона» недоступны.

Подробнее о создании файлов шаблонов см. раздел Атрибуты блоков в документе Руководство пользователя.

Файл вывода

Указывает имя и положение файла, в который будут записаны извлеченные данные атрибутов. Введите для извлеченных данных атрибута путь или имя файла либо выберите "Файл вывода", чтобы выполнить поиск уже существующих файлов шаблонов в стандартном окне выбора файлов. Расширение имени файла .txt добавляется к файлам CDF или SDF, а расширение .dxx добавляется к файлам DXF.

А Команды	А Команды
Диалоговое окно "Извлечение атрибутов - Дополнительные настройки"

 Панель Редактирование-2:



Меню "Сервис": Извлечение атрибутов

 Командная строка: атризвлечь

Параметры вложенных блоков и блоков внешних ссылок, а также параметры, указывающие блоки для подсчета.

Параметры блока

Параметры, определяющие блоки, которые планируется включить в извлечение атрибутов и счетчик блоков.

Включая вложенные блоки

Включает блоки, вложенные в другие блоки.

Включать блоки во внешних ссылках

Включает блоки в файлы внешних ссылок.

Включать ссылки в счетчиках блоков

При подсчете блоков включает внешние ссылки.

Параметры счетчика

Параметры для подсчета блоков.

Включать только блоки в пространстве модели

Подсчет экземпляров блоков только в пространстве модели и исключение блоков на листах в пространстве листа. По умолчанию откл.

Включать все блоки со всего рисунка

Подсчет всех экземпляров блоков рисунка. Доступен только при выборе текущего рисунка или нескольких рисунков. По умолчанию вкл.



Диалоговое окно "Ярлыки папки Buzzsaw"

О Команды	О Команды
Диалоговое окно "Ярлыки папки Buzzsaw"

Создает, присваивает новое имя, изменяет и удаляет ярлыки папок Buzzsaw.

Ярлыки папки Buzzsaw

Отображает список папок существующих ярлыков Buzzsaw.

Новый

Открывает диалоговое окно "Вход на веб-узел Buzzsaw".

Переименовать

Присваивает новое имя выбранному ярлыку.

Изменить

Открывает диалоговое окно "Вход на веб-узел Buzzsaw", где можно изменить параметры выбранного ярлыка.

Удалить

Удаляет выбранный ярлык.

Замкнуть

Закрывает папку выбранного ярлыка.



Диалоговое окно «Экспорт набора шаблонов»

Б Команды	Б Команды
Диалоговое окно «Экспорт набора шаблонов»

Диалоговое окно используется для экспорта набора шаблонов связей и ярлыков, относящихся к текущему рисунку. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных":

"Экспорт набора шаблонов"

 Контекстное меню:  В окне Диспетчер подключения к БД щелкнуть правой кнопкой на рисунке, который имеет один или несколько шаблонов, и выбрать "Экспорт набора шаблонов".

Имя файла

Имя файла набора шаблонов.

Тип файла

Формат файла набора шаблонов. Наборы шаблонов всегда сохраняются с расширением .dbt.



Диалоговое окно «Экспорт набора запросов»

Б Команды	Б Команды
Диалоговое окно «Экспорт набора запросов»

Диалоговое окно используется для экспорта набора запросов, относящихся к текущему рисунку. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных": "Запросы"

"Экспорт набора запросов"

 Контекстное меню:  В окне Диспетчер подключения к БД щелкнуть правой кнопкой на рисунке, который имеет один или несколько запросов, и выбрать "Экспорт набора запросов".

Имя файла

Имя файла набора запросов.

Тип файла

Формат файла набора запросов. Наборы запросов всегда сохраняются с расширением ..dbq.



Диалоговое окно «Экспорт связей»

Б Команды	Б Команды
Диалоговое окно «Экспорт связей»

Диалоговое окно используется для экспорта набора связей, относящихся к выбранным графическим объектам. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных": "Связи"

"Экспорт связей"

Если к выбранным графическим объектам внешние данные подключены с помощью нескольких шаблонов связи, открывается диалоговое окно "Выбор объекта базы данных". Выбрать в нем шаблон, связи которого будут экспортироваться.

Включая поля

Задание экспортируемых полей (столбцов) таблицы базы данных. Ключевые столбцы шаблона связи выбираются автоматически. Для каждой связи также экспортируется идентификатор того объекта, который использует данную связь.

Имя файла

Имя файла, в который экспортируются связи.

Тип файла

Формат файла, в который экспортируются связи. Файл можно сохранить либо в формате исходной базы данных, либо в текстовом файле с разделением полей записи запятыми или пробелами.

Имя шаблона связи

Имя шаблона связи, участвующего в экспорте.



Диалоговое окно «Категории видов»

П Команды	П Команды
Диалоговое окно «Категории видов»



Меню "Сервис": "Диспетчер подшивок" (вкладка "Список видов")

 Командная строка: подшивка

Создание новых категорий видов в подшивке. Виды можно компоновать логически, перетаскивания их мышью в нужную категорию.

Имя категории

Задание имени для новой категории видов.

Блоки-идентификаторы для использования в категории

Блоки-идентификаторы для использования в категории

Добавить блоки

Отображает диалоговое окно "Список блоков".



Диалоговое окно «Комплект файлов задание пароля»

Ф Команды	Ф Команды
Диалоговое окно «Комплект файлов задание пароля»



Меню «Файл»: eTransmit

 Командная строка: формкомплект

Пароль на комплект файлов

Возможность (не обязательная) задания пароля для доступа к формируемому комплекту файлов. Если пароль установлен, пользователи, пытающиеся воспользоваться данным комплектом, должны будут ввести пароль. Защита паролем неприменима к типу комплекта «Папка с файлами».

Повторный пароль для подтверждения

Здесь нужно повторно ввести пароль, заданный в поле «Пароль на комплект файлов». Если два пароля не совпадают, программа требует ввести их заново.



Диалоговое окно «Макросы»

V Команды	V Команды
Диалоговое окно «Макросы»



Меню "Сервис": "Макрос"

"Макросы"

 Командная строка: vbarun

Служит для выполнения, редактирования и удаления макросов VBA. С помощью данного окна можно также создавать новые макросы, настраивать опции VBA и вызывать Диспетчер VBA.

Имя

Имя макроса для выполнения, редактирования, удаления или создания. Его можно выбрать из списка или ввести самому.

Список макросов

Список всех макросов, которые найдены в источнике, заданном опцией «Макросы из». Для запуска макроса на выполнение можно дважды щелкнуть на его имени.

Макросы из

Задает проект или рисунок, макросы которого присутствуют в списке.

Можно выбрать отображение списка макросов во всех рисунках и проектах, во всех рисунках, во всех проектах, в любом текущем загруженном рисунке или в любом текущем загруженном проекте.

Если требуемый проект не отображается в списке, щелкните "Диспетчер VBA" для отображения Диспетчера VBA, с помощью которого можно загрузить требуемый проект.

Описание

Текстовое пояснение к выбранному макросу. Пользователь может изменять его по своему усмотрению. Пояснение сохраняется при переходе в другое поле диалогового окна.

Выполнить

Выполнение выбранного макроса.

Отладка

Открывает Редактор Visual Basic с загрузкой выбранного макроса. Процедура приостанавливается на первой исполняемой строке программного кода.

Изменить

Открывает Редактор Visual Basic с загрузкой выбранного макроса.

Создать

Создание макроса с именем, заданным в поле «Имя», и вызов Редактора Visual Basic с пустым телом для макроса.

Если для создаваемого макроса не указан файл проекта или рисунок, откроется диалоговое окно "Выбор проекта".

Если макрос с заданным именем уже существует, появляется сообщение, предлагающее перезаписать его.

При положительном ответе текст существующего макроса удаляется, и создается новый пустой макрос.

При отрицательном ответе программа возвращается в диалоговое окно «Макрос», где можно ввести другое имя.

Удалить

Удаление выбранного макроса.

Диспетчер VBA

Открывается диалоговое окно Диспетчер VBA.

Опции

Отображает диалоговое окно "Настройка".



Диалоговое окно "Маска заднего плана"

М Команды	М Команды
Диалоговое окно "Маска заднего плана"

 Панель Рисование:



Меню "Рисование": "Текст"

"Многострочный текст"

 Командная строка: мтекст

Управляет использованием непрозрачного фона за текстом.

Использовать маску

Текст располагается на непрозрачном фоне.

Смещение границ

Задание полей для непрозрачного фона текста. Значение привязывается к высоте текста. Коэффициент, равный единице, означает, что размер непрозрачного фона точно соответствует размеру объекта многострочного текста. Если коэффициент равен 1.5, то фон выступает за пределы текста на половину его высоты.

Цвет фона

Задает цвет фона.

Использовать цвет фона рисунка

Фону присваивается тот же цвет, что и фону рисунка.

Цвет

Задание цвета для непрозрачного фона. Можно задать любой цвет, из перечисленных в списке, или выбрать элемент "Выбор цвета" для вызова диалогового окна "Выбор цвета".



Диалоговое окно «Массив»

М Команды	М Команды
Диалоговое окно «Массив»

 Панель Редактирование:



Меню "Изменить": "Массив"

 Командная строка: массив

Создание массивов объектов С помощью параметра Прямоугольный массив создается прямоугольный массив путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу. С помощью параметра Круговой массив создается массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов.

Другие параметры: Выбор объектов, Область просмотра, Образец.

Прямоугольный массив

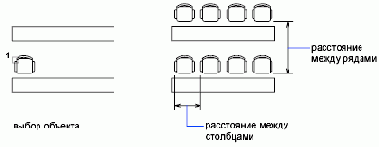

Прямоугольный массив Создание прямоугольного массива путем размножения выбранных элементов с заданным количеством рядов и столбцов, образующих прямоугольную матрицу. Рядов Число рядов в массиве. Если в массиве только один ряд, необходимо задать более одного столбца. Если задать большое количество строк и столбцов, построение массива может занять некоторое время. По умолчанию максимальное число элементов массива, построенного одной командой, равно 100000. Это значение хранится в системном реестре. Например, чтобы установить текущее значение равным 200000, необходимо ввести в командной строке выражение (setenv "MaxArray" "200000"). Кол. столбцов Задание числа столбцов в массиве. Если в массиве только один столбец, необходимо задать более одного ряда. Если задать большое количество строк и столбцов, построение массива может занять некоторое время. По умолчанию максимальное число элементов массива, построенного одной командой, равно 100000. Это значение хранится в системном реестре. Например, чтобы установить текущее значение равным 200000, необходимо ввести в командной строке выражение (setenv "MaxArray" "200000"). Расстояния и направление Задание величины расстояния между элементами и направления построения массива. Между рядами Расстояние между рядами (в единицах рисунка). Для добавления рядов вниз необходимо задать отрицательное расстояние. Для задания расстояния между рядами с помощью устройства указания следует воспользоваться кнопкой «Указать оба расстояния» или кнопкой «Указать расстояние между рядами». Между столбцами Задание расстояния между столбцами (в единицах рисунка). Для добавления столбцов влево необходимо задать отрицательное значение. Для задания расстояния между столбцами с помощью устройства указания следует воспользоваться кнопкой «Указать оба расстояния» или кнопкой «Указать расстояние между столбцами». Угол поворота Задание угла поворота массива. Этот угол обычно равен нулю, так что строки и столбцы взаимно перпендикулярны и располагаются вдоль осей рисунка X и Y в текущей ПСК. С помощью команды ЕДИНИЦЫ можно изменить параметры измерения углов. Системные переменные ANGBASE и ANGDIR задают базовый угол и направление отсчета угла поворота массивов. Указать оба расстояния Временное закрытие диалогового окна для задания расстояний между рядами и столбцами непосредственно на экране (указанием двух противоположных углов элементарной ячейки массива). Указать расстояние между рядами Временное закрытие диалогового окна для задания расстояния между рядами непосредственно на экране. С помощью команды "МАССИВ" программа запрашивает две точки, которые определяют расстояние между рядами и их направление. Указать расстояние между столбцами Временное закрытие диалогового окна для задания расстояния между рядами непосредственно на экране. С помощью команды "МАССИВ" программа запрашивает две точки, которые определяют расстояние между столбцами и их направление. Указать угол поворота массива Временное закрытие диалогового окна «Массив» для задания угла поворота массива на экране. С помощью команды ЕДИНИЦЫ можно изменить параметры измерения углов. Системные переменные ANGBASE и ANGDIR задают базовый угол и направление отсчета угла поворота массивов.

<

Круговой массив

Круговой массив Создает массив путем указания центральной точки, вокруг которой строятся копии выбранных объектов. Центральная точка Центр кругового массива. Здесь можно ввести численные значения координат или, нажав «Указать центр массива», указать точку на экране. Указать центр массива Закрывает на время диалоговое окно "Массив" для указания центральной точки непосредственно в области рисования. Способ и значения Здесь задаются способ и значения для размещения объектов в круговом массиве. Метод Выбор способа размножения объектов в круговом массиве. Способ определяет, какие из полей группы «Способ и значения» будут доступны для ввода. Например, если выбран способ «Число элементов и угол заполнения», ввод значений разрешен только в соответствующие поля. Число элементов Число элементов в полученном массиве. По умолчанию используется значение 4. Угол заполнения Задание значения центрального угла между базовой точкой начального и конечного элементов массива. Положительное значение задает отсчет против часовой стрелки. Отрицательное значение задает отсчет по часовой стрелке. По умолчанию используется значение 360. Значение 0 не допускается и заменяется на значение по умолчанию. Угол между элементами Задание центрального угла между базовыми точками соседних элементов и центром массива. Величина угла должна быть положительной. По умолчанию устанавливается значение 90. Примечание Угол заполнения и угол между элементами также можно задать непосредственно в области рисования с помощью кнопки «Указать». Указать угол заполнения Временное закрытие диалогового окна «Массив» для задания значения центрального угла между базовыми точками начального и конечного элементов массива на экране. С помощью команды "МАССИВ" программа предлагает выбрать точку относительно другой точки в области рисования. Указать угол между элементами Временное закрытие диалогового окна «Массив» для задания значения центрального угла между базовыми точками соседних элементов массива на экране. С помощью команды "МАССИВ" программа предлагает выбрать точку относительно другой точки в области рисования. Поворачивать элементы массива Поворот элементов в массиве, как показано на образце внутри диалогового окна. Больше/Меньше Показ и скрытие дополнительных опций в диалоговом окне «Массив». При нажатии кнопки «Больше» появляется ряд дополнительных опций, а имя кнопки меняется на «Меньше». Базовая точка объекта Задание новой базовой точки, которая остается на постоянном расстоянии от центральной точки при построении массива. При построении кругового массива с помощью команды "МАССИВ" определяется расстояние от центра массива до опорной (базовой) точки последнего из выбранных объектов. Конкретный выбор точки в качестве базовой зависит от типа объекта, как показано в следующей таблице. Базовые точки, установленные для объектов по умолчанию Тип объекта Базовые точки по умолчанию Дуга, круг, эллипс Центральная точка Многоугольник, прямоугольник Первая угловая точка Кольцо, отрезок, полилиния, 3М полилиния, луч, сплайн Начальная точка Блок, многострочный текст, однострочный текст Точка вставки Вспомогательные линии Середина Область Ручка Как установлено в объекте Использование стандартной базовой точки для расположения элемента кругового массива. Следует снять этот флажок для задания точки вручную. Базовая точка Задание новых координат X и Y базовой точки. При нажатии кнопки «Указать базовую точку» диалоговое окно временно закрывается, и пользователь получает возможность указания точки непосредственно на экране. После указания точки диалоговое окно «Массив» вновь появляется на экране. Примечание Во избежание непредсказуемых результатов при построении кругового массива без поворота объектов базовую точку желательно устанавливать вручную.

Выбор объектов

Выбор объектов Задание объектов, из которых строится массив. Выбрать объекты можно как до, так и после вызова диалогового окна «Массив». Для того чтобы выполнить выбор, когда окно уже вызвано, следует нажать кнопку «Выбор объектов». Диалоговое окно временно закрывается. После выбора элементов нажать ENTER. Диалоговое окно «Массив» появляется вновь. После сообщения «Выбрано объектов:» выводится количество объектов, которые выбрал пользователь. Примечание Если выбрано несколько объектов, для построения массива используется базовая точка последнего из них.

<

Область просмотра

Область просмотра Предварительный просмотр изображения массива, соответствующего текущим установкам диалогового окна. Образец динамически обновляется при изменении какого-либо параметра. Однако для этого необходимо перейти к другому полю.

Образец

Образец Закрытие диалогового окна «Массив» и построение массива в текущем рисунке. Для возврата в диалоговое окно и внесения изменений нажать кнопку «Изменить».



Диалоговое окно «Материалы»

М Команды	М Команды
Диалоговое окно «Материалы»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Материалы"

 Командная строка: материал

Управление материалами, используемыми модулем тонирования.

Материалы

Список доступных материалов. Для добавления материалов в рисунок можно использовать команду MATLIB. По умолчанию объектам назначается материал ГЛОБАЛЬНЫЙ.

Образец

Пример наложения образца выбранного материала на куб или сферу.

Библиотека материалов

Вызов диалогового окна «Библиотека материалов», в котором можно выбирать нужный материал. См. БИБМАТ.

Выбрать

Закрывает диалоговое окно и предоставляет возможность выбрать объект устройством указания и отобразить присвоенный ему материал. После выбора объекта диалоговое окно «Материалы» открывается вновь; в нижней его части сообщается, какой метод был использован для присвоения материала данному объекту.

Изменить

Отображает одно из четырех типов диалоговых окон, в зависимости от выбранного в списке кнопки "Создать" типа материала: "Стандартный", "Гранит", "Мрамор" или "Дерево". В открывшемся диалоговом окне можно изменить свойства выбранного материала.

Копировать

Создает новый материал на основе свойств выбранного и отображает одно из четырех типов диалоговых окон, в зависимости от выбранного в списке кнопки "Создать" типа материала: "Стандартный", "Гранит", "Мрамор" или "Дерево". В открывшемся диалоговом окне можно присвоить новому материалу имя и изменить его свойства.

Новый

Вызов одного из четырех типов диалоговых окон (различающихся набором опций), в зависимости от выбранного в списке типа материала:

Диалоговое окно "Новый стандартный материал" или "Изменение стандартного материала"

Диалоговое окно "Новый материал Гранит" или "Изменение материала Гранит"

Диалоговое окно "Новый материал Мрамор" или "Изменение материала Мрамор"

Диалоговое окно "Новый материал Дерево" или "Изменение материала Дерево"

В открывшемся диалоговом окне можно задать свойства нового материала. Диалоговые окна различаются набором опций в группе «Параметры». Остальные опции одинатковы для всех окон и описаны в разделе Диалоговое окно «Новый стандартный материал» («Изменение стандартного материала»).

Вставить

Временное закрытие диалогового окна для выбора объекта рисунка и назначения ему текущего материала. Данная кнопка недоступна, если в списке «Материалы» выбран материал с именем ГЛОБАЛЬНЫЙ.

Удалить

Временное закрытие диалогового окна для выбора объекта рисунка, с которого нужно снять ранее присвоенный ему материал.

По ИЦА

Отображает диалоговое окно "Присвоение по Индексу цветов AutoCAD", в котором можно задать материал для присвоения цвету по ИСА.

По слою

Отображает диалоговое окно "Присвоение по слою", в котором можно выбрать слой, к которому необходимо прикрепить материал.



Диалоговое окно "Наборы листов"

П Команды	П Команды
Диалоговое окно "Наборы листов"



Меню "Сервис": "Диспетчер подшивок" (вкладка "Список листов")

 Командная строка: подшивка

Переименование или удаление набора листов.

Наборы листов

Определение набора листов, который нужно переименовать или удалить.

Переименовать

Переименование выбранного набора листов.

Удалить

Удаление выбранного набора листов. При этом происходит только удаление набора из списка определенных; сами листы остаются нетронутыми.



Диалоговое окно «Наборы параметров комплектов»

Ф Команды	Ф Команды
Диалоговое окно «Наборы параметров комплектов»



Меню «Файл»: eTransmit

 Командная строка: формкомплект

Создание, изменение и удаление наборов параметров комплектов файлов.

Новый

Создание нового набора параметров.

Имя нового набора параметров

Здесь вводится имя для нового набора параметров комплекта файлов.

На основе

Выбор существующего набора параметров комплекта файлов, на основе которого будет создан новый набор.

Переименовать

Переименование выделенного набора параметров комплекта файлов.

Изменить

Отображает диалоговое окно "Изменение набора параметров комплекта", в котором можно изменять настройки комплекта файлов.

Удалить

Удаление выделенного набора параметров комплекта файлов.

Импорт

Вызов в контексте подшивки стандартного диалогового окна выбора файлов, в котором можно перейти к файлу данных подшивки (DST). Затем отображает диалоговое окно "Импорт параметров комплекта", в котором можно указать параметры комплекта для импорта.



Диалоговое окно «Наложение текстуры»

Н Команды	Н Команды
Диалоговое окно «Наложение текстуры»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Наложение"

 Командная строка: налтек

Задает параметры наложения текстур на объекты.

Координаты наложения, заданные в диалоговом окне «Наложение текстуры», относятся ко всему набору объектов и сохраняются вместе с ним. При перемещении объектов координаты наложения и другие атрибуты (например, масштабные коэффициенты для текстур) движутся вслед за ними.

Примечание  Ориентация наложенных на объекты текстур по возможности сохраняется при редактировании объектов командами ПЕРЕМЕСТИТЬ, ЗЕРКАЛО, ПОВОРОТ, МАСШТАБ и др. Таким образом, рекомендуется задавать координаты наложения явно, даже если наложение дает удовлетворительные результаты при координатах по умолчанию. Явное задание координат более предпочтительно и при активной опции "Вписать в объект" в диалоговом окне "Положение текстуры" (команда МАТЕРИАЛ).

Для удаления назначенных объекту координат наложения следует воспользоваться AutoLISP®-версией функции, как показано в следующем примере:

Команда: (c:setuv "D" (ssget))

Выберите объекты: Выбрать объект, координаты наложения текстуры для которого необходимо удалить

Проекция

Определяет тип проекции: параллельная, цилиндрическая, сферическая или сплошная. Если в диалоговом окне "Положение текстуры" установлена опция "Фиксированный масштаб", можно использовать только параллельную проекцию. Если поменять проекцию, стиль наложения автоматически переключается на «Вписать в объект». Значения смещения текстуры и ее масштаба указываются в диалоговом окне "Положение объекта".

Настройка координат

Открывает диалоговое окно настройки координат для проецирования. Вид диалогового окна определяется выбранным типом проекции: параллельная, цилиндрическая, сферическая или сплошная. См. разделы Диалоговое окно «Настройка прямоугольных координат», Диалоговое окно «Настройка цилиндрических координат», Диалоговое окно «Настройка сферических координат» и Диалоговое окно «Настройка координат UVW».

Примечание  Если в диалоговом окне " Положение объекта" установлена опция плиточного наложения, границы и размеры геометрических объектов не оказывают никакого влияния на проецирование. Это справедливо даже в тех случаях, когда в диалоговых окнах настройки прямоугольных, цилиндрических или сферических координат установлено проецирование с опорой на геометрию (либо по границам объектов текущего набора, либо по указанным пользователем точкам). Заданные условия ограничивают область тонирования только при одиночном наложении, установленном в диалоговом окне "Положение объекта".

Взять из

Временно закрывает диалоговое окно "Наложение текстуры" для того, чтобы пользователь мог выбрать одиночный объект в области рисунка. Для этого объекта предварительно должны быть заданы координаты наложения; они становятся текущими и для тех объектов, которые обрабатываются командой. После того, как выбор сделан, диалоговое окно "Наложение текстуры" выводится вновь. Затем можно либо принять требуемые координаты наложения, нажав "OK", либо настроить их, воспользовавшись кнопкой "Настройка координат".

Копировать в

Временно скрывает диалоговое окно «Наложение текстуры» для того, чтобы пользователь мог указать любое количество объектов на экране. После того, как выбор сделан, открывается диалоговое окно "Наложение текстуры". При нажатии кнопки "OK" установленные координаты наложения применяются к выбранным объектам.

Образец

Показ растрового изображения-образца, иллюстрирующего наложение текстуры с заданными параметрами. Если текстура еще не наложена, в области образца виден только серый фон.



Диалоговое окно «Направление на север»

С Команды	С Команды
Диалоговое окно «Направление на север»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Свет"

 Командная строка: свет

Установка направления на север.

По умолчанию направление на север это положительное направление оси Y Мировой системы координат (МСК). Для того чтобы изменить его, следует ввести новый угол или переместить указатель на скользящей шкале. 0 градусов соответствует оси Y , 90 градусов оси X , и т.д. по часовой стрелке.

Направление на север можно задать также в любой из именованных ПСК, если они имеются в рисунке. Для этого следует выбрать нужную ПСК из списка «Использовать ПСК». В качестве направления на север используется ось Y данной ПСК.



Диалоговое окно «Настройка»

Н Команды	Н Команды
Диалоговое окно «Настройка»



Меню "Сервис": "Настройка"

 Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка».

 Командная строка: настройка

Адаптирует многие параметры программы.

Текущий профиль

Имя текущего профиля выводится над вкладками. Задать текущий профиль, создать новый или отредактировать имеющийся можно на вкладке «Профили». (Системная переменная CPROFILE)

Значок рисунка

Указывает, что параметр сохраняется с текущим рисунком. Изменение таких параметров действует только для текущего рисунка. Параметр, сохраняемый в реестре (не помеченный значком файла рисунка), влияет на все рисунки сеанса работы. Параметры, сохраняемые в реестре, записываются в текущем профиле.

Текущий рисунок

Имя текущего рисунка выводится над вкладками. (Системная переменная DWGNAME)

Диалоговое окно «Настройка» состоит из следующих вкладок:

Файлы

Отображение

Открытие/Сохранение

Печать/Публикация

Системный

Пользовательские

Построения

Выбор

Профили

Темы:

Вкладка «Файлы» (диалоговое окно «Настройка»)

Вкладка «Экран» (диалоговое окно «Настройка»)

Вкладка «Открытие/Сохранение» (диалоговое окно «Настройка»)

Вкладка «Печать/Публикация» (диалоговое окно «Настройка»)

Вкладка «Система» (диалоговое окно «Настройка»)

Вкладка «Пользовательские» (диалоговое окно «Настройка»)

Вкладка «Построения» (диалоговое окно «Настройка»)

Вкладка «Выбор» (диалоговое окно «Настройка»)

Вкладка «Профили» (диалоговое окно «Настройка»)



Диалоговое окно «Настройка 3М графики»

Н Команды	Н Команды
Диалоговое окно «Настройка 3М графики»



Меню "Сервис": "Настройка" (вкладка "Система" диалогового окна "Настройка")

 Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка». В появившемся диалоговом окне перейти на вкладку «Система».

 Командная строка: настройка

AutoCAD по умолчанию для вывода графики использует систему трехмерной графики Heidi 3D Graphics System, разработанную в Autodesk.

Виды при манипуляциях

Задает параметры для поддержания скорости при манипуляциях с видами в режиме менее детального тонирования. Например, для ускорения обработки большого рисунка, раскрашенного по Гуро, можно задать каркасное отображение графики. Чтобы избежать понижения качества, флажок рядом с заголовком группы «Состояние видов при манипуляциях» следует сбросить.

Можно установить какую-либо одну или все из имеющихся опций внутри группы. При выборе нескольких опций сначала включается режим наиболее подробного вывода графики, который затем понижается до наименее подробного или требующего наименьшее количество системных ресурсов режима.

Плоское

Задание плоскораскрашенного режима вывода трехмерной графики.

Каркас

Задание каркасного режима вывода трехмерной графики. Этот режим использует меньшее количество ресурсов и обеспечивает перемещение изображений с большей скоростью.

Только границы

Задание режима вывода трехмерной графики границами. Вместо объектов на виде отображаются только их границы. Для этого режима требуется наименьшее количество ресурсов.

Скорость не менее

Скорость вывода графики (кадров в секунду). Скорость вывода графики понижается до тех пор, пока не установится заданная скорость. Значение можно ввести с клавиатуры или выбрать из списка. По умолчанию скорость устанавливается равной 5.

Динамическая аппроксимация

Задание параметров, определяющих гладкость объектов на рисунке. Объекты нарисованы с помощью множества коротких отрезков (или треугольников при рисовании сфер). Такие отрезки называются аппроксимирующими. Чем больше используется аппроксимирующих отрезков, тем точнее изображение графики на рисунке.

Состояние опции определяет степень статичности (динамичности) аппроксимации. Флажок «Динамическая аппроксимация» включает режим динамической аппроксимации графики отрезками и позволяет задать параметры этого режима. Динамическая аппроксимация, по сравнению со статической, требует больше системных ресурсов. Чтобы включить режим статической аппроксимации, следует сбросить флажок «Динамическая аппроксимация».

При визуализации поверхностей

Степень детализации при отображении поверхностей на рисунке. Значение задается с помощью указателя на скользящей шкале. Ввод меньшего значения обеспечивает меньшую степень детализации; ввод большего значения обеспечивает большую степень. Чем больше степень детализации, тем большее количество аппроксимирующих отрезков используется при формировании изображения и тем больше затраты памяти.

Визуализация кривых

Степень детализации при отображении кривых на рисунке. Значение задается с помощью указателя на скользящей шкале. Ввод меньшего значения обеспечивает меньшую степень детализации; ввод большего значения обеспечивает большую степень. Чем больше степень детализации, тем большее количество аппроксимирующих отрезков используется при формировании изображения и тем больше затраты памяти.

Число уровней аппроксимации

Позволяет настроить систему в соответствии с требованиями к объему памяти и производительности. В кэш-памяти хранится информация, доступ к которой осуществляется наиболее часто. В трехмерной кэш-памяти всегда хранится по крайней мере один уровень аппроксимации. Если значение этого параметра равно 1, аппроксимация на всех видовых экранах выполняется одинаково и может привести к тому, что в процессе экранного увеличения или уменьшения некоторые объекты рисунка будут регенерироваться.


При наличии нескольких видовых экранов с различными видами для этого параметра следует устанавливать значение 2 или более. Чем больше уровней задано, тем больше требуется памяти.

Параметры тонирования

Параметры, управляющие качеством представления источников света, материалов, текстур и прозрачности на 3М видах. В частности, это относится к объектам, рассматриваемым с 3М орбиты или раскрашенным командой SHADEMODE.

Подробнее о тонировании объектов см. раздел Раскрашивание 3М объектов документа Руководстве пользователя. Подробнее о команде 3-ОРБИТА см. раздел Интерактивные орбитальные 3М виды документа Руководстве пользователя.

С фоновыми изображениями

Задание показа фоновых изображений на 3М видах в процессе навигации и редактирования.

С источниками света

На 3М видах объекты и назначенные им материалы освещаются источниками света, заданными в команде LIGHT. Если опция отключена (а также если команда СВЕТ не использовалась для рисунка), на 3М видах устанавливается освещение по умолчанию. Подробнее об источниках света см. раздел Тонирование и источники света документа Руководстве пользователя.

С материалами

На 3М видах объекты, которым командой RMAT были присвоены материалы, выглядят с учетом этих материалов. Если не было явного присваивания материала объекту, по умолчанию используется глобальный материал. Если опция отключена (а также если команда МАТЕРИАЛ не использовалась для рисунка), на 3М видах материалы не отображаются. Подробнее о материалах см. раздел Тонирование и материалы документа Руководстве пользователя.

С текстурами

На 3М видах отображаются текстуры, наложенные на объекты командами МАТЕРИАЛ и SETUV. Чтобы были видны текстуры, требуется также активность флажка «С материалами». Подробнее о текстурах см. раздел Наложение текстур документа Руководстве пользователя.

Прозрачность

На 3М видах объекты отображаются с учетом заданной прозрачности, но это достигается за счет увеличения времени перерисовки. При низком качестве прозрачность достигается путем экранирования, и особого влияния на скорость это не оказывает.


При среднем качестве работают процедуры сглаживания. При высоком качестве к сглаживанию подключаются дополнительные расчетные процедуры; результатом является качественное и неискаженное изображение, но скорость его обработки существенно снижается. Для учета прозрачности необходимо, чтобы был активен флажок «С материалами».

Геометрия

Режимы отображения изолиний и задних граней на 3М видах.

Изолинии всегда видимы

Задание отображения изолиний для передней и боковой граней во всех режимах раскрашивания, кроме скрытого. При выборе этой опции изолинии для задних граней 3М объектов отображаются поверх раскрашивания. Если флажок не установлен, изолинии для задних граней не видны. Например, если флажок установлен при включенных режимах «Плоское/С кромками» и «По Гуро/С кромками», изолинии для передних и задних граней отображаются поверх раскрашивания.

Без задних граней

Включение и отключение отображения задних граней. Если флажок установлен, задние грани объектов на рисунке не отображаются. Производительность увеличивается.

Для некоторых объектов, например сфер, отключение отображения задних граней не заметно, так как их задняя сторона не видна, даже если она учитывается. Отмена учета задних граней особенно заметна для объектов, которые не имеют верхней грани. Данная опция используется по умолчанию.

Ускорение

Задание программного или аппаратного ускорения 3М графики.

Программы

Задание программного ускорения. Использование программной графической системы для решения всех задач вывода 3М объектов на экран.

Аппаратное

Задание аппаратного ускорения. При аппаратном ускорении для решения большинства задач 3М графики используется видеоадаптер. Это ускоряет время построения графики.

При задании аппаратного ускорения можно выбрать драйвер устройства. Autodesk включает в стандартную поставку драйвер wopengl8.hdi, расположенный в папке drv. Допускается использование драйвера другой фирмы, если он поддерживается графической системой Heidi Graphics System.

Ускорение для объектов (обычная точность)

Включение и отключение ускорения для объектов. Ускорение для объектов должно поддерживаться видеоадаптером. Подробную информацию о возможностях видеоадаптера можно найти в его документации.

Флажок «Ускорение для объектов», если установлен, позволяет более эффективно использовать графическую карту. При выборе этой опции объекты рисуются с обычной точностью. Поэтому параметр используется только при рисовании объектов в пределах обычной точности.

Включить сглаживание

Включение сглаживания элементов рисунка. Линии отображаются более плавными, неровности сглаживаются.



Диалоговое окно «Настройка цилиндрических координат»

Н Команды	Н Команды
Диалоговое окно «Настройка цилиндрических координат»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Наложение"

 Командная строка: налтек

Позволяет задать ось цилиндрической системы координат и линию шва, используемые при проецировании текстуры на объект.

Параллельная ось

Служит для выбора либо одной из осей координат МСК, либо оси, определяемой пользователем с помощью кнопки «Указание точек». Если переключатель установлен в положение «Указанные оси», но пользователь так и не нажал кнопку «Указание точек», автоматически выбирается ось Z МСК.

Примечание Если точки, указанные пользователем после нажатия кнопки «Указание точек», соответствуют одной из осей координат МСК, AutoCAD сохраняет данные именно об этой оси. При следующем вызове диалогового окна настройки координат переключатель окажется в положении, указывающем на эту ось координат МСК (Z, Y, или X), а не в положении «Указанные оси».

Положение центральной оси

Отображает параллельную проекцию сети объекта на плоскость, перпендикулярную заданной оси. Проекционная ось показана с помощью голубого круга (она проходит через его центр). Радиус зеленого цвета иллюстрирует положение линии шва. Для перемещения оси служат скользящие шкалы.

По умолчанию проекционная ось помещается в центр области, занимаемой выбранным объектами; нижнее основание проекционного цилиндра находится в крайней нижней точке, верхнее основание — в крайней верхней точке. Линия шва направлена к точке с минимальным значением координаты Z (или координаты Y, если ось Z параллельна оси цилиндрической системы координат). Следует иметь в виду, что размеры цилиндра, построенного на основании указания точек, не совмещаются с границами набора объектов.

Образец

Показ растрового изображения-образца, иллюстрирующего наложение текстуры с заданными параметрами. Если текстура еще не наложена, в области образца виден только серый фон.

Размещение изображения

Отображает диалоговое окно "Положение объекта", предназначенное для установки смещения и масштабирования изображения текстуры.

Указание точек

Временно закрывает диалоговое окно "Настройка цилиндрических координат" для того, чтобы пользователь мог выбрать одиночный объект в области рисунка. Указать три точки: центр нижнего основания цилиндра, центр верхнего основания цилиндра и направление линии шва. После этого диалоговое окно настройки координат появляется вновь.

Смещения и повороты

Смещения текстуры по X и Y вводятся в текстовых полях. Угол поворота регулирует положение линии шва: его можно задать либо в поле, либо с помощью скользящей шкалы.



Диалоговое окно "Настройка интерфейса пользователя"

C Команды	C Команды
Диалоговое окно "Настройка интерфейса пользователя"



Меню "Сервис": "Адаптация"

"Интерфейс"

 Командная строка:  cui

Управляет настраиваемыми элементами интерфейса пользователя, такими как рабочее пространство, панель инструментов, меню, контекстное меню и сочетание клавиш.

Отобразится диалоговое окно "Настройка интерфейса пользователя":

Вкладка "Передача" (диалоговое окно "Настройка интерфейса пользователя")

Вкладка "Адаптация" (диалоговое окно "Настройка интерфейса пользователя")

Темы:

Вкладка "Передача" (диалоговое окно "Настройка интерфейса пользователя")

Вкладка "Адаптация" (диалоговое окно "Настройка интерфейса пользователя")



Диалоговое окно «Настройка источника данных»

Б Команды	Б Команды
Диалоговое окно «Настройка источника данных»

Настройка доступа к внешней базе данных из программы. Подробная информация о настройке систем баз данных содержится Настройка внешних баз данных в руководстве по драйверам и устройствам. Вызвать диалоговое окно можно любым из следующих способов:



Меню "Базы данных": "Источники данных"

"Настройка"

 Контекстное меню: Щелкнуть правой кнопкой мыши на элементе «Источники данных» и выбрать «Настройка источника данных».

Имя источника данных

Имя источника данных OLE DB, настройка которого производится.

Источники данных

Список всех обнаруженных в системе источников данных OLE для баз данных, настроенных на работу с программой.

OK

Открывает диалоговое окно «Data Links Properties» Microsoft, в котором задаются параметры источника данных.



Диалоговое окно «Настройка координат UVW»

Н Команды	Н Команды
Диалоговое окно «Настройка координат UVW»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Наложение"

 Командная строка: налтек

Настраивает три координаты наложения текстур для процедурных материалов: мрамора, гранита или дерева.

В отличие от других подобных окон, здесь нет иллюстрации положения текстуры. Для наглядного представления влияния заданных координат необходимо пользоваться кнопкой «Просмотр».

Масштаб по U, V, W

Задают координаты для специальной проекции.

Указание точек

Временно закрывает диалоговое окно для того, чтобы пользователь мог выбрать 3М проекцию в области рисунка. Указать четыре точки: начало координат и три оси (U, V и W). После этого диалоговое окно настройки координат появляется вновь.

Сохранить пропорции

Если флажок установлен (по умолчанию это так), программа сохраняет пропорции процедурного материала, устанавливая одинаковые масштабы по всем осям. Изменение коэффициента для одной оси автоматически изменяет коэффициенты для всех остальных.

При снятом флажке пользователь получает возможность деформировать материалы. Эффект деформации особенно заметен на материалах с прожилками или зернистостью (мрамор, дерево).

Образец

Показ растрового изображения-образца, иллюстрирующего наложение текстуры с заданными параметрами. Если текстура еще не наложена, в области образца виден только серый фон.



Диалоговое окно «Настройка лотка»

Л Команды	Л Команды
Диалоговое окно «Настройка лотка»

 Контекстное меню: Щелкнуть правой кнопкой в строке состояния и выбрать «Настройка лотка».

 Командная строка: лотокнастр

Управление показом значков и уведомлений в лотке в правой части строки состояния.

Показывать значки служб

Вывод лотка в правой части строки состояния и отображение в нем значков служб. Если этот флажок снят, лоток не выводится.

Показывать уведомления от служб

Вывод уведомлений, получаемых от служб. Если снят флажок «Показывать значки служб», данная опция не доступна.

Время отображения

Задание времени (в секундах), в течение которого будут отображаться уведомления.

До явного закрытия

Отображение уведомления до тех пор, пока не будет нажата кнопка «Закрыть».



Диалоговое окно «Настройка обновления полей»

Н Команды	Н Команды
Диалоговое окно «Настройка обновления полей»



Меню "Сервис": "Настройка" (вкладка "Пользовательские" диалогового окна "Настройка")

 Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка».

 Командная строка: настройка

Открыть

Автоматическое обновление полей при открытии файла.

Сохранить

Автоматическое обновление полей при сохранении файла.

Печать

Автоматическое обновление полей при печати файла.

Сформировать комплект

Автоматическое обновление полей при пересылке файла с помощью команды ФОРМКОМПЛЕКТ.

Реген

Автоматическое обновление полей при регенерации файла.



Диалоговое окно «Настройка прямоугольных координат»

Н Команды	Н Команды
Диалоговое окно «Настройка прямоугольных координат»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Наложение"

 Командная строка: налтек

Позволяет задать плоскость, используемую при проецировании текстуры на объект.

Параллельная плоскость

Выбирает либо одну из плоскостей координат МСК, либо плоскость, определяемую пользователем с помощью кнопки "Указание точек". Если выбрать параметр "Указанная плоскость", а затем нажать "OK", не нажав при этом кнопку "Указание точек", автоматически выбирается плоскость XY МСК.

Следует быть внимательным при задании параллельной плоскости для текстур с фиксированным масштабом. Неудачный выбор плоскости может привести к появлению зависимости масштаба наложения, смещения или угла поворота от текущей ПСК.

Примечание Если выбрать точки, соответствующие одной из плоскостей координат МСК, а затем нажать кнопку "Указание точек", данные именно об этой плоскости сохраняются как о плоскости МСК. При следующем вызове диалогового окна настройки координат переключатель окажется в положении, указывающем на эту плоскость координат МСК (XY, XZ или YZ), а не в положении "Указанная плоскость".

Положение центра

Отображает параллельную проекцию сети объекта на выбранную параллельную плоскость. Текущий проекционный квадрат представляется рамкой голубого цвета; верхняя кромка проецирования помечается голубой засечкой, а левая кромка имеет зеленый цвет. Для перемещения проекционного квадрата используются скользящие шкалы.

По умолчанию в качестве проекционного берется наименьший квадрат, описанный вокруг параллельной проекции объекта.

Образец

Показ растрового изображения-образца, иллюстрирующего наложение текстуры с заданными параметрами. Если текстура еще не наложена, в области образца виден только серый фон.

Размещение изображения

Отображает диалоговое окно "Положение объекта", предназначенное для установки смещения и масштабирования изображения текстуры.

Указание точек

Временно закрывает диалоговое окно "Настройка прямоугольных координат" для того, чтобы пользователь мог выбрать одиночный объект в области рисунка. Указать три точки: левый нижний, правый нижний и левый верхний углы плоскости. После этого диалоговое окно настройки координат появляется вновь.

Смещения и повороты

Смещения текстуры по X и Y вводятся в текстовых полях. Угол поворота текстуры можно задать либо в поле, либо с помощью скользящей шкалы.



Диалоговое окно «Настройка сферических координат»

Н Команды	Н Команды
Диалоговое окно «Настройка сферических координат»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Наложение"

 Командная строка: налтек

Позволяет задать полярную ось сферической системы координат и линию шва, используемые при проецировании текстуры на объект.

Параллельная ось

Служит для выбора либо одной из осей координат МСК, либо оси, определяемой пользователем с помощью кнопки «Указание точек». Если переключатель установлен в положение «Указанные оси», но пользователь так и не нажал кнопку «Указание точек», автоматически выбирается ось Z МСК.

Примечание  Если выбрать точки, соответствующие одной из осей координат МСК, а затем нажать кнопку "Указание точек", данные именно об этой оси сохраняются как об оси МСК. При следующем вызове диалогового окна настройки координат переключатель окажется в положении, указывающем на эту ось координат МСК (Z, Y, или X), а не в положении «Указанные оси».

Положение полярной оси

Отображает параллельную проекцию сети объекта на плоскость, перпендикулярную заданной оси. Проекционная ось показана с помощью голубого круга (она проходит через его центр). Радиус зеленого цвета иллюстрирует положение линии шва. Для перемещения оси служат скользящие шкалы.

По умолчанию проекционная ось помещается в центр области, занимаемой выбранными объектами; линия шва направлена к точке с минимальным значением координаты Z (или координаты Y, если ось Z параллельна оси сферической системы координат). Следует иметь в виду, что размеры сферы, построенной на основании указания точек, не совмещаются с границами набора объектов.

Образец

Показ растрового изображения-образца, иллюстрирующего наложение текстуры с заданными параметрами. Если текстура еще не наложена, в области образца виден только серый фон.

Размещение изображения

Отображает диалоговое окно "Положение объекта", предназначенное для установки смещения и масштабирования изображения текстуры.

Указание точек

Временно закрывает диалоговое окно "Настройка сферических координат" для того, чтобы пользователь мог выбрать проекционную сферу в области рисунка. Выбрать три точки: центр сферы, точку ее северного полюса и направление к линии шва. После этого диалоговое окно настройки координат появляется вновь.

Смещения и повороты

Смещения текстуры по X и Y вводятся в текстовых полях. Угол поворота текстуры можно задать либо в поле, либо с помощью скользящей шкалы.



Диалоговое окно «Настройка стандартов»

С Команды	С Команды
Диалоговое окно «Настройка стандартов»

 Панель Стандарты оформления:



Меню "Сервис": "Стандарты оформления"

"Настройка"

 Командная строка: стандарты

Подключение к текущему рисунку AutoCAD файлов стандартов и вывод списка надстроек, использующихся для проверки на соответствие стандартам.

Нормоконтроль

Отображает диалоговое окно "Нормоконтроль".

Режимы

Отображает диалоговое окно "Параметры нормоконтроля", в котором задаются дополнительные параметры для диалоговых окон "Нормоконтроль" и "Настройка стандартов".

Диалоговое окно «Настройка стандартов» состоит из следующих вкладок:

Стандарты

Надстройки

Вкладка «Стандарты»

Вкладка «Стандарты» Отображает информацию о файлах стандартов, подключенных к текущему рисунку. Файлы стандартов, подключенные к текущему рисунку Список всех файлов стандартов (DWS-файлов), подключенных к текущему рисунку. Для подключения к рисунку дополнительного файла стандартов следует нажать кнопку «Добавить файл стандартов». Для отключения от рисунка выбранного в списке файла стандартов следует нажать кнопку «Отключить файл стандартов». При возникновении конфликтов между файлами стандартов (например если в двух стандартах задан слой с одним и тем же именем, но разными свойствами) приоритетом обладает файл стандартов, который расположен в списке ближе к началу. Для перемещения файла стандартов вверх или вниз по списку следует выбрать этот файл в списке и нажать кнопку «Вверх» или кнопку «Вниз». С помощью контекстного меню файла стандартов можно перемещать файл вверх или вниз по списку, а также удалять файл из списка и заменять его другим файлом. Добавить файл стандартов Подключение к текущему рисунку AutoCAD дополнительного файла стандартов. Отключить файл стандартов Отключение выбранного в списке файла стандартов от рисунка. Отключение файла стандартов не влечет за собой удаление этого файла. При отключении производится разрыв связи текущего рисунка с файлом стандартов. Вверх Перемещение выбранного файла стандартов вверх по списку. Вниз Перемещение выбранного файла стандартов вниз по списку. Описание Краткая информация о выбранном в списке файле стандартов. Можно добавить комментарии и заголовок к описанию путем открытия файла DWS и использования команды СВОЙСТВАРИС. В диалоговом окне "Свойства рисунка" выберите вкладку "Документ".

<

Вкладка «Надстройки»

Вкладка «Надстройки» Список надстроек, установленных в системе. В настоящий момент для каждого типа именованных объектов (размерных и текстовых стилей, слоев и типов линий) устанавливаются надстройки модуля нормоконтроля. Предполагается, что в дальнейшем будут устанавливаться надстройки сторонних приложений. Надстройки, обнаруженные на компьютере Список надстроек, установленных в системе. Можно указать, какая надстройка будет использоваться для проверки рисунка, отметив ее в списке. Описание Краткая информация о выбранной в списке надстройке.



Диалоговое окно «Настройки свойств»

К Команды	К Команды
Диалоговое окно «Настройки свойств»

 Панель Стандартная



Меню "Изменить": Копировать свойства

 Командная строка: копироватьсв(или 'копироватьсв для прозрачного вызова)

Указывает основные и специальные свойства, которые необходимо копировать из исходного объекта в целевые.

Цвет

Изменяет цвет целевого объекта на цвет исходного. Опция доступна для всех объектов.

Слой

Изменяет слой целевого объекта на слой исходного. Опция доступна для всех объектов.

Тип линий

Изменение типа линий целевого объекта на тип линий исходного. Опция доступна для всех объектов, за исключением атрибутов, штриховок, многострочного текста, точек и видовых экранов.

Масштаб типа линий

Изменяет масштаб типа линии целевого объекта на масштаб типа линии исходного. Опция доступна для всех объектов, за исключением атрибутов, штриховок, многострочного текста, точек и видовых экранов.

Вес линий

Изменяет вес линии целевого объекта на вес линии исходного. Опция доступна для всех объектов.

Высота

Заменяет значение высоты целевого объекта значением высоты исходного. Опция доступна только для дуг, атрибутов, кругов, отрезков, точек, 2М полилиний, областей, текстовых объектов и полос.

Стиль печати

Изменение стиля печати целевого объекта на стиль печати исходного. При использовании цветозависимых стилей печати (системной переменной PSTYLEPOLICY присвоено значение 1) эта опция не доступна. Опция доступна для всех объектов.

Размеры

Изменение размерного стиля целевого объекта на размерный стиль исходного. Опция доступна только для размеров, выносок и рамок допусков.

Полилиния

В дополнение к изменению базовых свойств объекта, изменение ширины и типа полилинии объекта. Параметры сглаживания и высота полилинии исходного объекта не копируются в целевой объект. Если исходная полилиния имеет переменную ширину, ее ширина не копируется.

Текст

Изменение текстового стиля целевого объекта на текстовый стиль исходного.
Опция доступна только для текстовых объектов (одно- и многострочных).

Видовой экран

Кроме основных свойств объектов изменяет следующие свойства целевого видового экрана пространства листа в соответствии со свойствами исходного видового экрана: вкл/откл, блокировка экрана, стандартный и пользовательский масштаб, способ вывода, привязка, сетка, видимость и расположение значка ПСК.

Настройки подрезки изображений, ПСК для видового экрана, а также состояния (заморожен или нет) в целевой объект не переносятся.

Штриховка

Кроме основных свойств объектов изменяет свойства штриховки целевого объекта на свойства исходного объекта. Для соответствия исходной штриховке используйте "Копирование свойств" в команде ШТРИХ или РЕДШТРИХ. Опция доступна только для объектов штриховки.

Таблица

Изменение, помимо основных объектных свойств, стиля целевой таблицы на стиль исходной талицы. Опция доступна только для табличных объектов.



Диалоговое окно «Нормоконтроль»

Н Команды	Н Команды
Диалоговое окно «Нормоконтроль»

 Панель Стандарты оформления:



Меню "Сервис": "Стандарты оформления"

"Установить"

 Командная строка: нормоконтроль

Анализ текущего рисунка на нарушения стандартов.

Нарушение

Запись о не соответствующих стандартам объектах в текущем рисунке. Для устранения проблемы выбрать замену в списке «Заменить на» и затем нажать «Исправить».

Чем

Список возможных исправлений для текущего несоответствия стандартам. Наиболее предпочтительная замена (если она существует) помечается особым образом. Если предпочтительных замен нет, то в списке «Заменить на» ничего не выделяется.

Просмотр изменений

Указывает свойства нестандартного объекта, которые будут изменяться при выборе текущего замещения из списка "Заменить на".

Исправить

Исправляет нестандартный объект с использованием элемента из списка "Заменить на". Выбор перемещается на другой нестандартный объект в текущем рисунке. Кнопка недоступна, если нет рекомендуемой замены или выделенных пунктов в списке «Заменить на».

Далее

Перемещение к следующему нестандартному объекту в текущем рисунке без исправления предыдущего.

Игнорировать нарушение в дальнейшем

Пометка текущей проблемы как игнорируемой. Если опция «Показывать проигнорированные нарушения» диалогового окна «Параметры нормоконтроля» не установлена, при следующей проверке рисунка ошибки, помеченные как игнорируемые, не отображаются.

Режимы

Отображает диалоговое окно "Параметры нормоконтроля", в котором задаются дополнительные параметры для диалоговых окон "Нормоконтроль" и "Настройка стандартов".

Замкнуть

Закрытие диалогового окна «Нормоконтроль» без исправления несоответствий, показанных в поле «Нарушение».



Диалоговое окно «Новая сцена»

С Команды	С Команды
Диалоговое окно «Новая сцена»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Сцена"

 Командная строка: сцена

Позволяет создавать новые сцены в текущем рисунке.

Имя сцены

Задает имя новой сцены.

Виды

Содержит список видов пространства модели рисунка. Текущий вид выделяется. Для присвоения сцене другого вида необходимо перевести выделение на него. Сцена может включать в себя только один вид.

Источники

Здесь перечисляются все источники света текущего рисунка. В списке можно выбрать один или несколько источников.

Для установки в сцене нового источника света выбрать один из невыделенных источников (для выбора нескольких источников света следует указывать их имена при нажатой клавише CTRL). Указание выделенного ранее источника удаляет его из сцены. Если удалить все источники, тонирование сцены будет выполняться лишь с источником света, ориентированным по направлению взгляда, используемым по умолчанию. Удаление источника из сцены не ведет к удалению этого источника из рисунка.



Диалоговое окно «Новое дополнительное свойство»

С Команды	С Команды
Диалоговое окно «Новое дополнительное свойство»



Меню "Файл": "Свойства рисунка"

 Командная строка: свойстварис

Добавление в файл рисунка нового свойства.

"Имя нового свойства"

Присвоение свойству уникального имени. Имя должно иметь длину не более 255 символов. Не допускается использование следующих символов: звездочки (*), знака равенства (=), знаков больше или меньше (< >), косой черты (/), обратной косой черты (\), кавычек ("), апострофа (`), вертикальной черты (|), двоеточия (:) и точки с запятой (;).

Значение

Значение свойства. Значение задавать не обязательно.

П Команды	П Команды
Диалоговое окно «Новое дополнительное свойство»



Меню "Сервис": "Диспетчер подшивок" (вкладка "Список листов")

 Командная строка: подшивка

Создание определяемого пользователем свойства для текущей подшивки или всех подшивок. В качестве дополнительных могут выступать такие свойства, как номер контракта, имя разработчика и дата выполнения.

Имя

Задание имени нового дополнительного свойства.

Значение по умолчанию

Задание значения дополнительного свойства.

Владелец

Присвоение дополнительного свойства подшивке или листу.



Диалоговое окно "Новое состояние видимости"

Б Команды	Б Команды
Диалоговое окно "Новое состояние видимости"

Создает новое состояние видимости.

Имя состояния видимости

Задает имя для нового состояния видимости.

Параметры видимости для новых состояний

Отображает параметры для нового состояния видимости.

Скрыть все существующие объекты

Указывает, что все объекты в описании блока будут скрыты в новом состоянии видимости.

Показать все существующие объекты

Указывает, что все объекты в описании блока будут отображены в новом состоянии видимости.

Оставить видимость существующих объектов неизменной

Указывает, что видимость объектов в новом состоянии будет соответствовать текущему состоянию видимости, на котором основано новое состояние.

OK

Создает новое состояние видимости.



Диалоговое окно «Новый ландшафт»

Л Команды	Л Команды
Диалоговое окно «Новый ландшафт»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Новый ландшафт"

 Командная строка: ландновый

Просмотр объектов ландшафта, задание их вида и высоты, а также вставка в рисунок.

Объект ландшафта представляет собой расширенный объект AutoCAD, в соответствие которому поставлена растровая картинка. Объектом можно управлять как непосредственно в рисунке, так и с помощью диалогового окна «Новый ландшафт». Геометрия объекта определяется состоянием переключателя (по одной или по двум граням) и ориентацией относительно вида. Это зависит от конкретных требований к тонированному изображению.

Ручки у объектов ландшафта расположены в базовой точке, сверху и во всех углах. Базовая ручка служит для перемещения объекта, верхняя — для задания его высоты, а угловые — для масштабирования и поворота (поворот разрешен, только если объект не размещен параллельно виду). Для редактирования объектов ландшафта можно использовать все стандартные режимы работы с ручками (растягивание, масштабирование и поворот).

Видоизменение ландшафтов и работа с их библиотеками осуществляется двумя родственными командами: ЛАНДРЕД и ЛАНДБИБ.

Чтобы просмотреть изменения, выполненные с помощью команд ЛАНДНОВЫЙ, ЛАНДРЕД и ЛАНДБИБ, вид должен быть отличным от вида в плане (используйте команды ТЗРЕНИЯ или ДИАЛТЗРЕН), а также необходимо выполнить команду ТОНИРОВАТЬ. Можно также перейти в режим РЕЖИМРАСКР, в этом случае не нужно выполнять команду ТОНИРОВАТЬ, однако, следует отключить все параметры в области "Параметры тонирования" диалогового окна Диалоговое окно «Настройка 3М графики».

Объекты ландшафта

Вывод списка доступных из данной библиотеки объектов ландшафта. Здесь можно выбрать необходимые объекты для вставки в рисунок.

Геометрия

Задание геометрии и ориентации объектов ландшафта. Геометрия объекта определяет количество его граней и режим ориентации.
Параллельный виду объект с одной гранью появляется в рисунке в виде треугольника. Поворот его с помощью ручек невозможен. Фиксированный объект с одной гранью виден в рисунке как прямоугольник; его поворот разрешен. Для такого объекта имя выводится либо слева направо, либо справа налево; так иллюстрируется положение объекта относительно камеры. Объект с пересекающимися гранями всегда представляется на рисунке как совокупность двух треугольников, пересекающихся под прямым углом. Если объект параллелен виду, треугольники оказываются развернутыми под углом 45 градусов к камере; изменение угла поворота невозможно. Угол поворота фиксированного объекта доступен для изменения.

Одна грань/Пересекающиеся грани

От положения переключателя зависит, как будет представлен объект: одной гранью или двумя пересекающимися. Объекты, представленные одной гранью, быстрее тонируются, но выглядят не так реалистично; это особенно заметно при анимации изображений и на лучевых тенях.

Параллельно виду

Если флажок поднят, объект всегда смотрит на камеру. Рекомендуется для деревьев и подобных им неплоских объектов.

При опущенном флажке объект сохраняет фиксированную ориентацию. Это имеет смысл для плоских объектов (таких как дорожные знаки), положение которых является достаточно произвольным.

Высота

Высота ограничивающей рамки объектов ландшафта (в единицах рисунка). По умолчанию высота принимается равной 20 единиц, и откладывается в положительном направлении оси Z в текущей пользовательской системе координат (ПСК). Высоту можно задать либо в текстовом поле, либо с помощью скользящей шкалы.

Позиционный

Расстановка объектов ландшафта с помощью устройства указания. По умолчанию объект вставляется в точку начала ПСК.



Диалоговое окно «Новый лист»

П Команды	П Команды
Диалоговое окно «Новый лист»



Меню "Сервис": "Диспетчер подшивок" (вкладка "Список листов")

 Командная строка: подшивка

Создание нового листа в текущей подшивке. При этом создается новый файл рисунка (DWG), включающий в себя вкладку-лист с тем же именем, что и сам рисунок.

Количество

Задание номера листа. При создании листа в первый раз не рекомендуется вводить номер листа. По умолчанию имя файла рисунка и имя листа представляют собой номер листа и его название. При создании нового листа из имени файла можно удалить номер листа, но он все еще будет присутствовать в имени листа.

Название листа

Задание имени листа, соответствующее вкладке-листу в новом рисунке с таким же именем.

Имя файла

Задание имени для нового файла рисунка. По умолчанию имя файла рисунка представляет собой номер листа, объединенный с названием листа. Предложенное имя файла можно изменить.

Путь к папке

Папка, в которую по умолчанию помещается новый файл рисунка.

Папка для группы, принятая по умолчанию, задается в диалоговом окне "Свойства группы листов", а папка для всей подшивки - в диалоговом окне "Свойства подшивки".

Шаблон листа

Имя файла шаблона листа для нового файла рисунка, принятое по умолчанию.

Стандартный файл шаблона для создания новых рисунков в группе задается в диалоговом окне "Свойства группы листов"; стандартный файл шаблона для создания новых рисунков в группе задается в диалоговом окне "Свойства группы листов".



Диалоговое окно «Новый материал Дерево» («Изменение материала Дерево»)

М Команды	М Команды
Диалоговое окно «Новый материал Дерево» («Изменение материала Дерево»)

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Материалы"

 Командная строка: материал

Создание нового или модификация имеющегося материала, имитирующего структуру дерева. В группе «Параметры» диалогового окна содержатся опции, необходимые для имитации структуры дерева. Назначение остальных параметров данного окна совпадает с назначением параметров диалогового окна "Новый стандартный материал" или "Изменение стандартного материала".

Параметры (для материала «Дерево»)

Набор параметров материала. Задание значений параметров производится в группах «Значение» и «Цвет». Определенные опции недоступны для некоторых параметров.

"Светлый цвет", "Темный цвет"

Настройка двух оттенков структуры дерева. Опции в группе «Цвет» аналогичны опциям в диалоговом окне для стандартных материалов, за исключением того, что отсутствует флажок «Фиксированный»; группа «Значение» также недоступна. Флажок «По ИЦА» доступен только при задании параметра «Отражение».

Отражение

Настройка цвета бликов (зеркальных отражений) на отражающей поверхности. Параметр регулируется в группах «Значение» и «Цвет». Внешний вид материала с использованием текущего цвета можно посмотреть на образце.

Шероховатость

Настройка степени шероховатости поверхности. От этого параметра зависят размеры бликов на поверхности. Блики на более гладкой поверхности имеют меньший размер.

Светлые/Темные

Настройка соотношения светлых и темных колец дерева. Параметр регулируется в группе «Значение». При значении 0 материал становится практически полностью темным; при значении 1.0 — практически полностью светлым.

Плотность колец

Настройка относительного числа колец, т.е. их плотности. Параметр регулируется в группе «Значение». При больших значениях параметра структура материала становится более мелкой.

Ширина колец

Настройка степени отклонения ширины колец от среднего значения. Параметр регулируется в группе «Значение». При значении 0 кольца получаются одинаковой ширины; при значении 1.0 вариация ширины наибольшая.

Форма колец

Настройка степени правильности формы колец. Параметр регулируется в группе «Значение». При значении 0 кольца получаются полностью правильной круглой формы; при значении 1.0 вариация формы наибольшая.

Масштаб

Задает масштаб узора на материале. Параметр регулируется в группе «Значение». При больших значениях на материале появляется большее число колец.

Выдавливание

Имитация эффекта «выдавливания» на поверхности объекта. Имя файла текстуры задается в поле «Имя файла».



Диалоговое окно «Новый материал Гранит» («Изменение материала Гранит»)

М Команды	М Команды
Диалоговое окно «Новый материал Гранит» («Изменение материала Гранит»)

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Материалы"

 Командная строка: материал

Создание нового или модификация имеющегося материала, имитирующего гранит. В группе «Параметры» диалогового окна содержатся опции, необходимые для имитации гранита. Назначение остальных параметров данного окна совпадает с назначением параметров диалогового окна "Новый стандартный материал" или "Изменение стандартного материала".

Параметры (для материала «Гранит»)

Набор параметров материала. Задание значений параметров производится в группах «Значение» и «Цвет». Определенные опции недоступны для некоторых параметров.

Первый, Второй, Третий, Четвертый цвет

Настройка четырех цветов, которые могут встречаться в граните. Опции в группе «Цвет» аналогичны опциям в диалоговом окне для стандартных материалов, за исключением того, что отсутствует флажок «Фиксированный». Флажок «По ИЦА» доступен только при задании параметра «Отражение». Для использования меньшего числа цветов (менее четырех) присвоить ненужным нулевое значение или задать уже используемый цвет. Численное значение параметра означает долю каждого цвета в текстуре гранита.

Отражение

Настройка цвета бликов (зеркальных отражений) на отражающей поверхности. Параметр регулируется в группах «Значение» и «Цвет». Внешний вид материала с использованием текущего цвета можно посмотреть на образце.

Шероховатость

Настройка степени шероховатости поверхности. От этого параметра зависят размеры бликов на поверхности. Блики на более гладкой поверхности имеют меньший размер.

Резкость

Настройка резкости фактуры камня. Параметр регулируется в группе «Значение». При резкости, равной 0, используется усредненное значение всех четырех цветов. При использовании значения 1.0 фактура камня является ярко выраженной.

Масштаб

Настройка масштаба узора на материале. Параметр регулируется в группе «Значение». При меньших значениях структура материала становится более мелкой.

Выдавливание

Имитация эффекта «выдавливания» на поверхности объекта. Имя файла текстуры задается в поле «Имя файла».



Диалоговое окно «Новый материал Мрамор» («Изменение материала Мрамор»)

М Команды	М Команды
Диалоговое окно «Новый материал Мрамор» («Изменение материала Мрамор»)

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Материалы"

 Командная строка: материал

Создание нового или модификация имеющегося материала, имитирующего мрамор. В группе «Параметры» диалогового окна содержатся опции, необходимые для имитации мрамора. Назначение остальных параметров данного окна совпадает с назначением параметров диалогового окна "Новый стандартный материал" или "Изменение стандартного материала".

Параметры (для материала «Мрамор»)

Набор параметров материала. Задание значений параметров производится в группах «Значение» и «Цвет». Определенные опции недоступны для некоторых параметров.

Цвет камня, Цвет прожилок

Настройка цвета камня и цвета прожилок. Опции в группе «Цвет» аналогичны опциям в диалоговом окне для стандартных материалов, за исключением того, что отсутствует флажок «Фиксированный»; группа «Значение» также недоступна. Флажок «По ИЦА» доступен только при задании параметра «Отражение».

Отражение

Настройка цвета бликов (зеркальных отражений) на отражающей поверхности. Параметр регулируется в группах «Значение» и «Цвет». Внешний вид материала с использованием текущего цвета можно посмотреть на образце.

Шероховатость

Настройка степени шероховатости поверхности. От этого параметра зависят размеры бликов на поверхности. Блики на более гладкой поверхности имеют меньший размер.

Турбулентность

Настройка степени турбулентности прожилок. Параметр регулируется в группе «Значение». При использовании больших значений густота прожилок увеличивается. Большие значения турбулентности требуют большего времени тонирования. Рекомендуется задавать значения в диапазоне от 1 до 10.

Резкость

Настройка степени резкости краев прожилок. Параметр регулируется в группе «Значение».

Масштаб

Настройка масштаба узора на материале. Параметр регулируется в группе «Значение». При больших значениях на материале появляется большее число прожилок.

Выдавливание

Имитация эффекта «выдавливания» на поверхности объекта. Имя файла текстуры задается в поле «Имя файла».



Диалоговое окно «Новый набор листов»

П Команды	П Команды
Диалоговое окно «Новый набор листов»



Меню "Сервис": "Диспетчер подшивок" (вкладка "Список листов")

 Командная строка: подшивка

Сохранение набора выбранных листов для дальнейших операций. После выбора и сохранения нескольких листов дальнейшее обращение к ним можно осуществлять по имени. Данная возможность облегчает операции публикации, передачи и архивации набора листов.

Имя набора листов

Задание имени для дальнейшего обращения к выбранным листам.



Диалоговое окно «Новый шаблон ярлыка»

Б Команды	Б Команды
Диалоговое окно «Новый шаблон ярлыка»

Создание нового шаблона ярлыка. Вызвать диалоговое окно можно любым из следующих способов:

  Кнопки диспетчера подключения к БД: Выбрать таблицу базы данных и нажать кнопку "Новый шаблон ярлыка".

  Кнопки окна просмотра данных: Выбрать из списка "Выбор шаблона ярлыка" значение "Новый шаблон ярлыка", а затем установить в меню "Параметры связей и ярлыков" текущим один из пунктов "Создавать свободные ярлыки" или "Создавать прикрепленные ярлыки". Если для выбранной таблицы базы данных в текущем рисунке не определен шаблон связи, открывается  диалоговое окно "Новый шаблон связи"



Меню "Базы данных": "Шаблоны"

"Новый шаблон ярлыка". Выбрать шаблон связи в диалоговом окне "Выбор объекта базы данных", а затем нажать кнопку "Далее".

 Контекстное меню: Щелкнуть правой кнопкой мыши на таблице базы данных в Диспетчере подключения к БД и выбрать «Новый шаблон ярлыка».

После того как пользователь задал имя шаблона и нажал кнопку "Далее", открывается диалоговое окно "Шаблон ярлыка". В нем задаются поля ярлыка и их форматирование.

Имя нового шаблона ярлыка

Имя шаблона ярлыка.

На основе шаблона

Список шаблонов ярлыков, имеющихся в текущем рисунке. Выбранный из этого списка шаблон становится основой для создания нового шаблона.



Диалоговое окно «Новый шаблон связи»

Б Команды	Б Команды
Диалоговое окно «Новый шаблон связи»

Диалоговое окно используется для создания нового шаблона связи. Вызвать диалоговое окно можно любым из следующих способов:

  Кнопки диспетчера подключения к БД: Выбрать таблицу базы данных и нажать кнопку "Новый шаблон связи".

  Кнопки окна просмотра данных: Выбрать из списка "Выбор шаблона связи" значение "Новый шаблон связи", а затем нажать кнопку "Связь!".



Меню "Базы данных": "Шаблоны"

"Новый шаблон связи". Выбрать таблицу базы данных в диалоговом окне "Выбор объекта данных" и нажать кнопку "Далее".

 Контекстное меню: Щелкнуть правой кнопкой мыши на таблице в Диспетчере подключения к БД и выбрать «Новый шаблон связи».

После того как пользователь задал имя шаблона и нажал кнопку "Далее", открывается диалоговое окно "Шаблон связи". В нем задаются ключевые столбцы для связи.

Имя нового шаблона связи

Имя шаблона связи.

На основе шаблона

Список шаблонов связи, имеющихся в текущем рисунке. Выбранный из этого списка шаблон становится основой для создания нового шаблона.



Диалоговое окно «Новый стандартный материал» («Изменение стандартного материала»)

М Команды	М Команды
Диалоговое окно «Новый стандартный материал» («Изменение стандартного материала»)

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Материалы"

 Командная строка: материал

Создание нового материала или изменение имеющегося.

Имя материала

Задание нового имени для материала. Вводимое имя не должно совпадать с именами уже имеющихся материалов.

Параметры

Набор параметров материала. Задание значений параметров производится в группах «Значение» и «Цвет». Определенные опции недоступны для некоторых параметров.

Цвет/Текстура

Настройка основного цвета материала (диффузное отражение). Параметр регулируется в группах «Значение» и «Цвет».

Рассеяние

Настройка цвета, отражаемого поверхностью при освещении ее рассеянным светом. Параметр регулируется в группах «Значение» и «Цвет». Внешний вид материала с использованием текущего цвета можно посмотреть на образце.

Отражение

Настройка цвета бликов (зеркальных отражений) на отражающей поверхности. Параметр регулируется в группах «Значение» и «Цвет». Внешний вид материала с использованием текущего цвета можно посмотреть на образце.

Шероховатость

Настройка степени шероховатости поверхности. От этого параметра зависят размеры бликов на поверхности. Блики на более гладкой поверхности имеют меньший размер.

Прозрачность

Настройка прозрачности объекта. Степень прозрачности объекта можно задать в группе «Значение». В поле «Имя файла» можно задать имя файла текстуры.

Примечание При фотореалистичном тонировании или тонировании методом трассировки луча прозрачность может уменьшаться для участков поверхностей, которые расположены вблизи ребер замкнутых объектов или нормаль к которым перпендикулярна направлению взгляда. Результатом является то, что сквозь ребра пустотелого объекта фон просматривается хуже, чем через центральную часть объекта. Для устранения данного эффекта следует установить значение прозрачности, равное 1,0.
Это особенно важно при задании текстур прозрачности в режиме одиночного наложения с целью полного удаления поверхностей, в которых значение прозрачности равно 0.

Преломление

Настройка степени преломления лучей при отражении от объекта. Этот параметр доступен только при тонировании методом трассировки лучей. Степень преломления можно задать в группе «Значение». Преломление влияет на прозрачность материала.

Выдавливание

Имитация эффекта «выдавливания» на поверхности объекта. Имя файла текстуры задается в поле «Имя файла».

Значение

Задание значения выбранного параметра. Значение можно ввести в текстовом поле или с помощью скользящей шкалы.

Цвет

Регулирует три параметра цвета материала - основной цвет, цвет рассеяния и цвет отражения. Текущий цвет отображается в прямоугольнике в нижней части группы «Цвет».

По ИЦА

Цвет материала определяется цветом объекта (по Индексу цветов AutoCAD). Этот флажок доступен только для цветовых параметров. Кроме того, для параметров «Отражение» и «Рассеяние» данный флажок доступен только при сброшенном флажке «Фиксированный».

Блокировать

Фиксирует цветовой параметр, т.е. делает его равным основному цвету. Этот флажок доступен только для цвета рассеяния и цвета отражения.

Зеркало

Использование эффекта зеркального отражения в режимах «Фотореалистичное» и «Трассировка луча». Этот флажок доступен только для параметра «Отражение». Если для текстуры отражения не задан графический файл, отражение будет формироваться путем сочетания фона и текстуры.

Красный, Зеленый, Синий

Раздельное задание компонентов цвета в системе RGB. Значение можно ввести в текстовом поле или воспользоваться скользящей шкалой.

Оттенок, Яркость, Насыщенность

Задание цвета в системе HLS (Hue, Lightness, Saturation). Значение можно ввести в текстовом поле или воспользоваться скользящей шкалой. Значение компонента «Оттенок» определяет базовый цвет. Увеличение значения компонента «Яркость» увеличивает яркость цвета путем добавления к нему белого цвета. Значение компонента «Насыщенность» определяет чистоту цвета.


Чем выше насыщенность, тем меньше уровень серого.

Цветовая система

Выбор цветовой системы для задания цветов. Можно выбрать систему RGB (красный, зеленый, синий) или HLS (оттенок, яркость, насыщенность).

Образец цвета

Вызов диалогового окна «Цвет» (Windows ), в котором можно настроить цвет по HLS и по RGB.

Доля текстуры

Значения доли текстуры в материале при тонировании. Материал может быть создан с использованием четырех растровых изображений: по одному на каждый из параметров "Цвет/Текстура", "Отражение", "Прозрачность" и "Выдавливание".

Для цветовых текстур смешивание производится с основным (диффузным) цветом материала и цветом рассеянного света. Доля текстуры задает степень ее влияния на отражение и прозрачность, а для текстур выдавливания — степень их участия в формировании выпуклостей на поверхности. Значение доли может варьироваться от 0 до 1.0. Значение 0.0 (по умолчанию) означает, что текстура не принимается в расчет; значение 1.0 означает, что параметр определяется только текстурой.

Если наложение текстуры не является плиточным, у фиксированных материалов текстуры цвета, прозрачности и выдавливания совмещаются в пространстве. Приоритетом здесь обладает текстура цвета (если она задана). Если ее нет, пространственное положение определяется текстурой прозрачности. Если и она отсутствует, пространственное положение определяется текстурой выдавливания.

Примечание Текстура прозрачности (если она задана) обладает приоритетом перед численным значением прозрачности.

Имя файла

Имя файла растрового изображения.

Образец

Пример наложения образца выбранного материала на куб или сферу.

Размещение изображения

Отображает диалоговое окно "Положение текстуры", в котором можно задать смещение и масштаб растрового изображения, или значения расположения.

Обзор

Вызов диалогового окна «Файл изображения» (стандартного окна выбора файлов), в котором можно выбрать файл растрового изображения.

Примечание При наложении материала, созданного с использованием одной или нескольких текстур, необходимо задать ориентацию текстуры относительно объекта.См. НАЛТЕК. Если ориентация текстуры не задана, при фотореалистичном тонировании и тонировании методом трассировки луча используется стандартная ориентация текстуры.



Диалоговое окно «Новый вид»

В Команды	В Команды
Диалоговое окно «Новый вид»



Меню "Вид": "Именованные виды"

 Командная строка: вид

Создание нового вида.

Имя вида

Задание имени вида. Имя может содержать до 255 символов. В него могут входить буквы, цифры, пробелы и специальные символы, не используемые icrosoft Windowsи этой программой в других целях.

Категория

Задание категории для именованного вида, например, «Уровни» или «Разрезы». Необходимо выбрать категорию из выпадающего списка, ввести имя новой категории или оставить это поле пустым.

Категория именованного вида изменяется в Диспетчере подшивок. Это изменение отображается в диалоговом окне «Вид» при следующем открытии файла рисунка.

Текущий экран

Использование границ текущего экрана в качестве границ для создаваемого вида.

Задать рамкой

Задание границ нового вида непосредственно в области рисования с помощью рамки по двум противоположным углам.

Задание вида рамкой

Временное закрытие диалогового окна для задания границ создаваемого вида непосредственно на рисунке.

Режимы

Задание опций для сохранения с именованным видом.

"Сохранять состояния слоев с видом"

Сохранение настроек видимости текущего слоя вместе с создаваемым видом.

Сохранить ПСК с видом

Сохранение выбранной ПСК вместе с создаваемым видом. (системная переменная UCSVIEW)

Имя ПСК

Задание ПСК, которую нужно сохранить вместе с создаваемым видом. Данная опция доступна только при установленном флажке «Сохранить ПСК с видом».



Диалоговое окно «Новый запрос»

Б Команды	Б Команды
Диалоговое окно «Новый запрос»

Окно используется для создания нового запроса и вызова Редактора запросов. Вызвать диалоговое окно можно любым из следующих способов:

  Кнопки диспетчера подключения к БД: Выбрать шаблон связи, таблицу базы данных или существующий запрос и нажать кнопку "Новый запрос".



Меню "Базы данных": "Запросы"

"Новый запрос к внешней таблице" или "Новый запрос по шаблону связи". (Открывается диалоговое окно, в котором можно выбрать объект базы данных для выполнения запроса.)

 Контекстное меню: Щелкнуть правой кнопкой мыши на шаблоне связи, таблице базы данных или существующем запросе в Диспетчере подключения к БД и выбрать «Новый запрос».

После того как пользователь задал имя шаблона и нажал кнопку "Далее", открывается диалоговое окно Редактор запросов. В нем задаются параметры запроса.

Имя нового запроса

Задается имя запроса.

Имеющиеся запросы

Список всех запросов, имеющихся в текущем рисунке.



Диалоговое окно «Обработка нажатий правой кнопки мыши»

Н Команды	Н Команды
Диалоговое окно «Обработка нажатий правой кнопки мыши»



Меню "Сервис": "Настройка" (вкладка "Пользовательские" диалогового окна "Настройка")

 Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка».

 Командная строка: настройка

Управление событиями, происходящими при щелчке правой кнопкой мыши (вызов контекстного меню или имитация нажатия ENTER). Это диалоговое окно можно использовать для задания имитации нажатия клавиши ENTER в ходе выполнения команд щелчком правой кнопки мыши (вместо вызова контекстных меню). Для управления вызовом контекстных меню используется также системная переменная SHORTCUTMENU.

Учитывать длительность нажатия

Управление событиями, происходящими при щелчке правой кнопкой мыши. Кратковременное нажатие правой кнопкой мыши эквивалентно нажатию клавиши ENTER. Более продолжительное нажатие кнопки вызывает контекстное меню. Имеется возможность задания продолжительности долгого нажатия в миллисекундах.

Обычный режим

Здесь можно задать событие, происходящее по щелчку правой кнопки мыши в области рисования в обычном режиме, когда нет выбранных объектов и выполняющихся команд.

Повтор последней команды

Отключение стандартного контекстного меню. Таким образом, щелчок правой кнопки мыши в области рисования при отсутствии выбранных объектов и выполняющихся команд имитирует нажатие клавиши ENTER, т.е. служит для повторного выполнения последней команды.

Контекстное меню

Включение стандартного контекстного меню.

Режим редактирования

Здесь можно задать событие, происходящее по щелчку правой кнопки мыши в области рисования в режиме редактирования, т.е. если выбраны один или несколько объектов, но нет выполняющихся команд.

Повтор последней команды

Отключение контекстного меню редактирования.
Таким образом, щелчок правой кнопки мыши в области рисования, если выбраны один или несколько объектов, при отсутствии выполняющихся команд, имитирует нажатие клавиши ENTER, т.е. служит для повторного выполнения последней команды.

Контекстное меню

Включение контекстного меню редактирования.

Командный режим

Здесь можно задать событие, происходящее по щелчку правой кнопки мыши в области рисования в командном режиме, т.е. в ходе выполнения какой-либо команды.

ENTER

Отключение контекстного меню команд. Таким образом, щелчок правой кнопки мыши в области рисования в ходе выполнения команды имитирует нажатие клавиши ENTER .

Контекстное меню: Всегда доступно

Включение контекстного меню команд.

Контекстное меню: Доступно, если команда имеет опции

Позволяет вызывать контекстное меню команд только в том случае, если в текущий момент в командной строке доступны какие-либо опции. В командной строке опции команд заключаются в квадратные скобки. Если в командной строке отсутствуют опции, щелчок правой кнопкой мыши соответствует нажатию клавиши ENTER.



Диалоговое окно «Образец для просмотра»

Н Команды	Н Команды
Диалоговое окно «Образец для просмотра»



Меню "Сервис": "Настройка" (вкладка "Открытие/Сохранение" диалогового окна "Настройка")

 Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка».

 Командная строка: настройка

Управление обновлением образца для просмотра при сохранении рисунка.

Создавать образец для просмотра

Включение/отключение сохранения в рисунке изображения для предварительного просмотра. С помощью данного изображения можно ознакомиться с содержимым рисунка в диалоговом окне «Выбор файла» еще до загрузки рисунка. (Системная переменная RASTERPREVIEW)

Создавать образцы листов и видов листа/модели

Обновление образцов для просмотра в Диспетчере подшивок. В операции участвуют образцы на вкладке «Список листов», образцы видов на листах на вкладке «Список видов», а также образцы видов пространства модели на вкладке «Рисунки с ресурсами». (Системная переменная UPDATETHUMBNAIL)

Производительнось-Точность (скользящая шкала)

Задание значения системной переменной UPDATETHUMBNAIL, которое определяет, когда и какие именно образцы для просмотра обновляются. Положение указателя на шкале в момент открытия диалогового окна указывает на текущее значение переменной UPDATETHUMBNAIL.

Окно информации

Вывод пояснений для текущего положения указателя на скользящей шкале.



Диалоговое окно «Очистка рисунка»

О Команды	О Команды
Диалоговое окно «Очистка рисунка»



Меню "Файл": "Утилиты"

"Очистить"

 Командная строка: очистить

Список элементов, от которых можно очистить рисунок.

Просмотреть элементы, которые можно удалить

Переключение на дерево всех именованных объектов, от которых можно очистить текущий рисунок.

Элементы, не используемые в рисунке

Вывод списка элементов, которые не используются в текущем рисунке и могут быть удалены из него. Для того чтобы увидеть перечень доступных для удаления элементов какого-либо типа, нужно развернуть ветвь списка щелчком на знаке «+» или двойным щелчком на имени типа. Для того чтобы удалить элемент из списка, следует выбрать его и нажать «Удалить».

Удаление вложенных элементов происходит, только если выбрать один из следующих параметров:

выбрать пункт «Все элементы» или «Блоки»

нажать кнопку «Удалить все»

Удаление элементов с подтверждением

Вызов диалогового окна для подтверждения удаления элементов.

Удаление вложенных элементов

Удаление из рисунка всех неиспользуемых именованных объектов, содержащихся внутри других неиспользуемых именованных объектов. Намерение удалить эти объекты из рисунка необходимо подтвердить в открывшемся диалоговом окне.

Просмотреть элементы, которые нельзя удалить

Переключение на дерево всех именованных объектов, от которых нельзя очистить текущий рисунок.

Элементы, используемые в рисунке

Вывод списка именованных объектов, которые не могут быть удалены при очистке рисунка. Чаще всего такие объекты либо используются в рисунке, либо являются стандартными элементами, удаление которых запрещено. При выборе отдельных именованных объектов под деревом выдается информация, почему именно нельзя удалить выбранный элемент.

Предположим, например, что для ярлыка, прикрепленного к объекту типа прямоугольник, выбрано значение «Вверх влево».

Отображает подробную информацию о том, почему нельзя удалить выбранный элемент.

Очистить

Удаляет выбранные элементы.

Удалить все

Удаляет все выбранные элементы.



Диалоговое окно «Описание атрибута»

А Команды	А Команды
Диалоговое окно «Описание атрибута»



Меню "Рисование": "Блок"

"Задание атрибутов"

 Командная строка: атопр

Здесь задаются режим вставки и отображения атрибута, его имя, подсказка и начальное значение, а также точка вставки и параметры текста.

Режим

Параметры значений атрибутов блоков, которые вставляются в рисунок.

Значение по умолчанию запоминается в системной переменной AFLAGS. Изменение значения AFLAGS приводит к изменению режима по умолчанию для описаний новых атрибутов и не влияет на описания уже существующих.

Скрытый

Указывает, что значение атрибута вставленного блока не должно быть видно на экране или выводиться на печать. АТЭКР имеет приоритет перед режимом «Скрытый».

Постоянный

Задает фиксированное значение атрибута для всех вхождений блока.

Контролируемый

Позволяет проверить правильность значения атрибута во время процесса вставки блока.

Установленный

Присваивает атрибуту при вставке блока значение по умолчанию.

Атрибут

Задание данных для атрибута. Поля могут вмещать не более 256 символов. Для задания ведущих пробелов в подсказке или значении по умолчанию нужно начинать их с обратной косой черты (\). Если первый значащий символ данных строк должен быть обратной косой чертой, ее нужно повторить дважды.

Имя

Имя атрибута, по которому могут быть установлены все его вхождения в рисунок. Имя может состоять из любых символов, кроме пробелов. Все строчные буквы автоматически преобразуются в прописные.

Подсказка

Подсказка атрибута, выводимая на экран всякий раз при вставке блока, содержащего данный атрибут. Если оставить поле подсказки пустым, AutoCAD будет использовать в качестве подсказки имя атрибута. Если в группе «Режим» включена опция «Постоянный», поле «Подсказка» недоступно.

Значение

Значение, которое присваивается атрибуту по умолчанию.

Вставка поля

Открывает диалоговое окно Поле. Пользователь может вставить поле в качестве всего значения атрибута или только его части.

Точка вставки

Указывает положение атрибута. Здесь можно ввести численные значения координат или, нажав кнопку «Указать на экране», определить точку вставки атрибута относительно тех объектов, с которыми связан этот атрибут.

Указать на экране

Отображает запрос для начальной точки, когда закрывается диалоговое окно. Используйте указывающее устройство, чтобы указать положение атрибута относительно объектов, с которыми он будет связан.

X

Указывает координату X для точки вставки атрибута.

Y

Указывает координату Y для точки вставки атрибута.

Z

Указывает координату Z для точки вставки атрибута.

Параметры текста

Здесь задаются выравнивание, текстовый стиль, высота и угол поворота текста атрибута.

Выравнивание

Задает выравнивание текста атрибута. Режимы выравнивания можно найти в описании команды ТЕКСТ.

Текстовый стиль

Заранее определенный текстовый стиль для текста атрибута. Отображается текстовый стиль, загруженный в настоящий момент. Для загрузки или создания нового текстового стиля используется команда СТИЛЬ.

Высота

Высота текста атрибута. Пользователь может ввести значение или указать его на экране, нажав эту кнопку. Высота текста равна расстоянию между двумя указанными точками. В случаях, если выбран стиль с ненулевым значением высоты, или если выбрана опция выравнивания «Вписать», поле ввода высоты текста недоступно.

Поворот

Угол поворота текста атрибута. Пользователь может ввести значение или указать его на экране, нажав эту кнопку. Угол поворота равен углу между горизонтальной осью и заданным двумя точками отрезком. Если выбрана опция выравнивания «Вписать» или «По ширине», поле ввода угла поворота недоступно.

Выровнять по предыдущему атрибуту

Размещение имени атрибута непосредственно под именем предыдущего. Если еще не было создано ни одного описания атрибута, опция недоступна.

Зафиксировать положение в блоке

Фиксирует положение атрибута внутри вхождения блока.

Примечание  В динамическом блоке положение атрибута должно быть зафиксировано для включения атрибута в набор операции.



Диалоговое окно «Описание блока»

Б Команды	Б Команды
Диалоговое окно «Описание блока»

 Панель Рисование:



Меню "Рисование": "Блок"

"Создать"

 Командная строка: блок

Служит для создания описания блока и присвоения ему имени.

Имя

Имя, присваиваемое блоку. Имя может содержать до 255 символов. В него могут входить буквы, цифры, пробелы и специальные символы, не используемые Microsoft® Windows® и программой в других целях (если для системной переменной EXTNAMES установлено значение 1).

Описание блока сохраняется в текущем рисунке.

Примечание Следующие названия не могут быть использованы в качестве имен блоков: DIRECT, LIGHT, AVE_RENDER, RM_SDB, SH_SPOT и OVERHEAD.

Базовая точка

Задание базовой точки вставки блока. По умолчанию используется значение 0,0,0.

X

Значение координаты по оси X.

Y

Значение координаты по оси Y.

Z

Значение координаты по оси Z.

Указать базовую точку вставки

Временное закрытие диалогового окна для указания базовой точки вставки непосредственно на текущем рисунке.

Объекты

Задает объекты, включаемые в блок, а также поведение программы по отношению к ним после создания блока.

Выбор объектов

Временное закрытие диалогового окна, для того чтобы пользователь мог выбрать нужные объекты для блока на рисунке. По завершении выбора и нажатии ENTER диалоговое окно вновь появляется на экране.

Быстрый выбор

Отображает диалоговое окно "Быстрый выбор", в котором можно выбирать объекты по их свойствам.

Оставить

Выбранные объекты остаются в рисунке без изменений.

Сделать блоком

Выбранные объекты преобразуются во вхождение только что созданного блока.

Удалить

Выбранные объекты удаляются из рисунка.

Выбрано объектов

Вывод информации о количестве выбранных объектов.

Режимы

Указывает параметры для блока.

"Единицы блока"

Указывает единицы вставки для вхождения блока.

Одинаковый масштаб

Указывает, защищено ли вхождение блока от применения разного масштаба.

Разрешить расчленение

Указывает, возможно ли расчленение вхождения блока

Описание

Указывает описание текста блока.

Гиперссылка

Вызов диалогового окна "Вставка гиперссылки", в котором можно связать гиперссылку с описанием создаваемого блока.

Открыть в редакторе блоков

Открывает текущее описание блока в редактор блоков при нажатии "ОК".



Диалоговое окно "Описание категории"

Б Команды	Б Команды
Диалоговое окно "Описание категории"

Задает категорию для структурирования переменных в дереве переменных.

"Свойства категории"

Задает свойства новой категории.

Имя

Сохраняет имя категории.

Описание

Сохраняет описание для категории.

OK

Закрывает диалоговое окно и применяет текущие настройки к переменной.

Отмена

Закрывает диалоговое окно без применения текущих настроек.

справка

Отображает справку.



Диалоговое окно "Описание переменной"

Б Команды	Б Команды
Диалоговое окно "Описание переменной"

Задает переменную, которую необходимо сохранить в дереве переменных.

"Тип переменной"

Указывает тип переменной.

Постоянный

Сохраняет новую переменную в качестве константы.

Назначение

Сохраняет новую переменную в качестве функции.

"Свойства переменной"

Задает свойства новой переменной.

Имя

Сохраняет имя переменной. В именах констант нельзя использовать пробелы.

"Группа с"

Сохраняет именованную переменную в выбранной категории. Если выбрано значение "Новая", отобразится диалоговое окно "Описание категории", в котором можно указать новую категорию для переменной.

"Значение выражения"

Сохраняет значение выражения для переменной.

Описание

Сохраняет описание для переменной.

OK

Закрывает диалоговое окно и применяет текущие настройки к переменной.

Отмена

Закрывает диалоговое окно без применения текущих настроек.

справка

Отображает справку.



Диалоговое окно «Описание шаблона»

С Команды	С Команды
Диалоговое окно «Описание шаблона»



Меню "Файл": "Сохранить как"

 Командная строка: сохранитькак

Позволяет записать в шаблон дополнительную информацию.

Описание

Здесь вводится текстовое пояснение к шаблону рисунка. Оно отображается при выборе шаблона в диалоговом окне "Начало работы" или диалоговом окне "Создание нового рисунка".

Единицы

Единицы измерения для шаблона: британские или метрические.



Диалоговое окно «Отображение точек»

Д Команды	Д Команды
Диалоговое окно «Отображение точек»



Меню "Формат": "Отображение точек"

 Командная строка: диалтточ(или 'диалтточ для прозрачного вызова)

В диалоговом окне «Отображение точек» показаны текущий вид объектов-точек и их величина. Режим изображения точек можно изменить путем выбора необходимой пиктограммы.

Варианты изображений

Здесь задается изображение, которое используется для показа объектов-точек. Стиль изображения точек запоминается в системной переменной PDMODE.

Размер в пунктах

Устанавливает размер символа точки. Введенное значение может задавать размер относительно размера экрана или в абсолютных единицах. Размер символа точки хранится в системной переменной PDSIZE. Вновь наносимые объекты-точки будут иметь величину, соответствующую заданному размеру.

Установка размера относительно экрана

Устанавливает размер символа точки в процентах от размера экрана. В этом случае при зумировании размер точек не меняется.

Установка размера в абсолютных единицах

Устанавливает размер символа точки равным числу, заданному в поле «Размер точки», в текущих абсолютных единицах. Размер точки увеличивается или уменьшается при увеличении или уменьшении масштаба.



Диалоговое окно «Отступы и табуляция»

М Команды	М Команды
Диалоговое окно «Отступы и табуляция»

 Панель Рисование:



Меню "Рисование": "Текст"

"Многострочный текст"

 Командная строка: мтекст

Установка отступа для первой строки и всего абзаца, а также позиций табуляции. Отступы можно установить, перемещая указатели на линейке. Позиции табуляции устанавливаются щелчком мыши на линейке.

Отступ

Установка отступа для параграфа, в котором находится курсор. Отступ можно установить для нескольких выделенных абзацев.

Первой строки

Установка отступа для первой строки абзаца. Отступ можно установить для нескольких выделенных абзацев.

Абзаца

Установка отступа абзаца. Отступ можно установить для нескольких выделенных абзацев.

Позиции табуляции

Установка позиций табуляции. Позиции можно установить для нескольких выделенных абзацев. Список, расположенный ниже текстового поля, содержит установленные позиции табуляции.

Установить

Копирование значения табуляции из текстового поля в список.

Отменить

Удаление выделенного элемента списка позиций табуляции.



Диалоговое окно «Палитра образцов штриховки»

Ш Команды	Ш Команды
Диалоговое окно «Палитра образцов штриховки»

 Панель Рисование:



Меню "Рисование": "Штриховка"

 Командная строка: штрих

Здесь представлены графические изображения стандартных и пользовательских образцов штриховки. Образцы распределены по четырем вкладкам; внутри вкладок они отсортированы по алфавиту. Для того чтобы выбрать образец, нужно выделить его изображение и нажать «OK».

ANSI

Отображает все образцы стандарта ANSI, поставляемые с продуктом.

ISO

Отображает все образцы стандарта ISO, поставляемые с продуктом.

Другие стандартные

Отображает образцы других стандартов (кроме ANSI и ISO), поставляемые с продуктом.

Пользовательский

Отображает список пользовательских файлов PAT, добавленных в путь поиска, который задается на вкладке "Файлы" диалогового окна "Настройка".

Образец

Отображает изображение для предварительного просмотра выбранного пользовательского образца.



Диалоговое окно «Параметры»

Д Команды	Д Команды
Диалоговое окно «Параметры»

 Панель Редактирование-2:



Меню "Изменить": "Объект"

"Атрибут" "Диспетчер атрибутов блоков"

 Командная строка: диспатблк

Задание параметров отображения списка атрибутов в окне Диспетчера атрибутов блоков.

Сведения в таблице

Свойства, которые должны отображаться в списке атрибутов. В списке отображаются только выбранные свойства. Имя атрибута всегда отображается в списке.

Выделить все

Выбор всех свойств.

Очистить все

Отмена выбора всех свойств.

Выделять повторные имена

Включение и отключение выделения повторяющихся имен. Если опция активна, повторяющиеся имена атрибутов выделяются красным цветом шрифта в списке. Если опция не активна, повторяющиеся имена не выделяются в списке.

Применять к имеющимся вхождениям

Режим обновления всех существующих блоков, атрибуты которых были изменены. Если опция активна, обновляются все блоки с новыми описаниями атрибутов. Если опция не активна, обновляются только новые блоки, созданные после изменения описаний атрибутов.

Нажатие кнопки «Обновить» в Диспетчере атрибутов блоков изменяет существующие блоки сразу после модификации атрибутов. Это происходит даже при отключенной опции «Применять к имеющимся вхождениям».



С Команды	С Команды
Диалоговое окно «Параметры»

 Панель Стандарты оформления:



Меню "Сервис": "Стандарты оформления"

"Транслятор слоев"

 Командная строка: слойтранс

Дополнительные параметры управления процессом преобразования слоев.

Установить для объектов цвет ПоСлою

Поведение цветов объектов при преобразовании слоев остаются без изменений или принимают присвоенный этому слою цвет. Если опция включена, то объекты получают текущий для слоя назначения цвет. Если опция отключена, то объекты сохраняют свой оригинальный цвет.

Установить для объектов тип линий ПоСлою

Поведение типов линий объектов при преобразовании слоев: остаются без изменений или принимают присвоенный этому слою тип. Если опция включена, то объекты получают текущий для слоя назначения тип линий. Если опция отключена, то объекты сохраняют свой оригинальный тип линий.

Преобразовывать объекты в блоках

Установка режима преобразования объектов внутри блоков. Если опция включена, то объекты внутри блоков также преобразуются. Если опция отключена, то такие объекты остаются без изменений.

Вести журнал транзакций

Включение/отключение режима записи результатов процесса преобразования слоев в файл журнала. Если опция включена, то в папке, где находится исходный рисунок, создается файл журнала. Этот файл имеет одинаковое с рисунком имя, его расширение .log. Если опция отключена, файл журнала не создается.

Показывать содержимое выбранного слоя

Выбор слоев, отображаемых в области рисования. Если опция включена, то в области рисования отображаются только те слои, которые выбраны в диалоговом окне Транслятора слоев. Если опция отключена, отображаются все слои.



V Команды	V Команды
Диалоговое окно «Параметры»



Меню "Сервис": "Макрос"

"Макросы"

 Командная строка: vbarun

Задает относящиеся к VBA параметры для текущего сеанса работы.

Включить автоматическое встраивание

Автоматическое создание встроенных проектов VBA для всех рисунков при их открытии.

Разрешить прерывания при ошибках

Позволяет VBA переходить в режим останова при обнаружении ошибок. Режим останова — это временное состояние программы, выполняемой в среде разработки. Находясь в этом режиме, можно проверять состояние переменных, отлаживать программу, выполнять повторный запуск, проходить в пошаговом режиме и запускать программу на выполнение.

Если опция «Разрешить прерывания при ошибках» активна, появление необрабатываемых ошибок ведет к приостанову выполнения макроса и вызову Редактора Visual Basic, установленного на точку входа в макрос.

Если опция «Разрешить прерывания при ошибках» сброшена, появление необрабатываемых ошибок ведет к показу сообщения и завершению макроса.

Включить защиту от вирусов

Включение механизма защиты от вирусов для макросов VBA. Этот механизм отвечает за выдачу предупреждения при открытии рисунков, которые потенциально могут содержать макровирусы.



Диалоговое окно «Параметры безопасности»

Б Команды	Б Команды
Диалоговое окно «Параметры безопасности»

 Командная строка: безопнастр

Задание настроек режимов безопасности, которые будут применяться при сохранении рисунка.

Вкладка «Пароль» (диалоговое окно «Параметры безопасности»)

Задание пароля для открытия рисунка. Пароль вступает в силу при сохранении рисунка.

Для открытия этого рисунка необходимо ввести пароль (слово или фразу)

Добавление, изменение или удаление пароля при следующем сохранении рисунка. При добавлении или изменении пароля выводится диалоговое окно "Подтверждение пароля". Восстановление утерянного пароля невозможно. Перед тем как защитить рисунок паролем, необходимо создать его резервную копию, не защищенную паролем.

Шифровать свойства рисунка

Шифрование свойств рисунка. Для просмотра свойств требуется ввод пароля. Свойства рисунка включают в себя сведения о заголовке, авторе, теме, ключевых словах и т.д., которые помогают распознать и отыскать рисунок среди остальных.

Выбранный способ шифрования

Отображает способ шифрования, поддерживающийся системой по умолчанию, если в диалоговом окне «Дополнительные параметры» (кнопка «Дополнительные параметры») не был выбран другой способ шифрования.

Дополнительные параметры

Вызов диалогового окна "Дополнительные параметры", в котором можно выбрать поставщика услуг шифрования и задать длину ключа.

Вкладка «Цифровая подпись» (диалоговое окно «Параметры безопасности»)

Присоединение цифровой подписи к рисунку. Подпись вступает в силу при сохранении рисунка.

Присоединить цифровую подпись после сохранения рисунка

Присоединение цифровой подписи к рисунку при его сохранении.

Выберите сертификат

Список сертификатов, которые можно использовать для подписания файлов. В список включена информация об организации или частном лице, получившем цифровую подпись, организации, выдавшей подпись и сроке ее действия.

Сведения о цифровой подписи

Предоставляет список служб определения времени, которые можно использовать для добавления отметки времени к цифровой подписи; содержит поля для отображения состояния связи с сервером времени и для пояснений.

Источник для отметки времени

Список серверов времени, которые можно использовать для добавления отметки времени к цифровой подписи.

Состояние связи с сервером времени

Отображает состояние связи с сервером времени («Связь с сервером времени успешно установлена» или «Невозможно установить связь с сервером времени»).

Пояснение

Поле для заметок для цифровой подписи или подписываемых файлов.



Диалоговое окно «Параметры фотореалистичного тонирования»

Р Команды	Р Команды
Диалоговое окно «Параметры фотореалистичного тонирования»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Режимы"

 Командная строка: режимтон

Задание параметров, управляющих тонированием. Диалоговое окно открывается при нажатии кнопки «Дополнительно» в группе опций «Параметры тонирования» диалогового окна «Режимы тонирования», если в списке «Тип тонирования» выбрана опция «Фотореалистичное».

Уровень устранения зазубрин

Управление уровнем устранения зазубрин.

Минимальный

Аналитический горизонтальный алгоритм устранения зазубрин применяется для вычисления каждой строки развертки.

Низкий

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 4 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Средний

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 9 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Высокий

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 16 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Управление гранями

Задание способа обращения команды RENDER с гранями 3М твердотельных объектов.

Без задних граней

Предотвращает чтение задних граней 3М тел во время выполнения вычисления для тонирования (только для скрытых граней). Физически задние грани не удаляются, они лишь становятся невидимыми, что ускоряет процесс тонирования.

Нормаль к задней грани отрицательна

Определяет, какие грани в рисунке считаются задними. Для вершин 3М граней, вводимых против часовой стрелки, вектор положительной нормали направлен от грани к наблюдателю; такая грань считается передней. Задняя грань идентифицируется по отрицательному вектору нормали (направленному от наблюдателя).

Если этот флажок снят, передние грани становятся задними. При установленном флажке "Без задних граней" программа распознает грани с отрицательными векторами нормалей как задние и игнорирует их.

Управление положением теней

Управляет отклонением теней от отбрасывающего тень объекта, предохраняя его от самозатенения или отрыва тени от объекта.

Минимальное отклонение

Задание минимального значения для интервала. По умолчанию действует значение 2.0. Диапазон значений зависит от тонируемой сцены; обычно применяется значение от 2.0 до 20.0.

Максимальное отклонение

Задание максимального значения для интервала. По умолчанию действует значение 4.0. Значение не должно превышать минимальное отклонение более чем на 10.0.

Алгоритм обобщения

Управляет методом обобщения (упрощения) внешнего вида текстуры, проецируемой не объект, меньший по размерам, чем сама текстура.

Точечный

Для обобщения применяется точечный алгоритм с выбором ближайшего пиксела в пределах растровой картинки.

Линейный

Для обобщения применяется линейный алгоритм с усреднением по четырем пикселам в пределах растровой картинки.

Пирамидальный

Для обобщения применяется пирамидальный алгоритм усреднения.



Диалоговое окно «Параметры импорта файла 3D Studio»

3D Команды	3D Команды
Диалоговое окно «Параметры импорта файла 3D Studio»



Меню Вставка: 3D Studio

 Командная строка: 3dsin

Позволяет просмотреть имеющиеся и выбранные 3М объекты, распределить объекты по слоям и задать способ обработки объектов, которым присвоено более одного материала.

Имеющиеся объекты

Отображает имена всех объектов в файле 3D Studio® (3DS). Можно выбрать до 70 объектов.

Имя объекта и Тип

Тип и имя каждого объекта.

Добавить все

Добавляет все объекты из списка «Имеющиеся объекты» в список «Выбранные объекты».

Добавить

Добавляет объект, выбранный в списке «Имеющиеся объекты», в список «Выбранные объекты».

Выбранные объекты

Отображает выбранные для импорта объекты 3D Studio.

Имя объекта и Тип

Тип и имя каждого объекта.

Удалить

Удаляет выделенные объекты из списка «Выбранные объекты» и возвращает их в список «Имеющиеся объекты».

Исключить все

Удаляет все объекты из списка «Выбранные объекты» и возвращает их в список «Имеющиеся объекты».

Размещать на слоях

Управляет способом распределения объектов 3D Studio по слоям рисунка.

По объектам

Создает слой для каждого объекта файла 3D Studio и размещает каждый импортированный объект на этом слое. Имя слоя совпадает с именем объекта.

По материалам

Создает слой для каждого материала файла 3D Studio и размещает объекты, которым присвоен определенный материал, на соответствующем слое. Имя слоя совпадает с именем материала.

По цветам объектов

AutoCAD создает слой для каждого цвета объектов файла 3D Studio. Каждый объект 3D Studio размещен на слое, соответствующем цвету этого объекта. Имя слоя COLORnn, где nn - индекс цвета 3D Studio. Если в файле 3D Studio имеются объекты, которым не присвоено никакого цвета, они помещаются на слой COLORNONE.

На единственном слое

Создает единственный слой с именем AVLAYER и помещает все объекты на этот слой.

Объекты с несколькими материалами

В 3D Studio можно присваивать материалы граням, элементам и объектам.
В AutoCAD можно присваивать материалы только объектам. Когда AutoCAD обрабатывает объект 3D Studio, которому присвоено несколько материалов, данное ограничение приходится обходить разными способами.

С подсказкой

Выдает диалоговое окно «Способ присвоения материалов» для каждого из обнаруженных объектов с несколькими материалами. Имя объекта отображается в этом окне. От пользователя требуется выбрать опцию, соответствующую одному из способов присвоения. Назначение параметров:

Разделить объект по материалам

Разделяет объект на несколько объектов, по одному на каждый материал. Это позволяет сохранить присвоения материалов, имеющиеся в файле 3D Studio. Однако этот способ усложняет геометрию рисунка.

Присвоить первый материал

Присваивает целому объекту первый материал из нескольких присвоенных данному объекту в 3D Studio. Описание того, какой материал считается присвоенным первым, можно найти в документации по 3D Studio.

Выберите материал

Присваивает целому объекту один из нескольких присвоенных данному объекту в 3D Studio материалов. При выборе пункта *НИЧЕГО* присваивается материал AutoCAD по умолчанию.

Разделять по материалам

Разделяет объект на несколько объектов, по одному на каждый материал. Это позволяет сохранить присвоения материалов, имеющиеся в файле 3D Studio. Однако этот способ усложняет геометрию рисунка.

Присвоить первый материал

Присваивает целому объекту первый материал из нескольких присвоенных данному объекту в 3D Studio. Описание того, какой материал считается присвоенным первым, можно найти в документации по 3D Studio.

Не присваивать материал

Удаляет информацию о материалах. Геометрия 3D Studio сохраняется. Объектам присваивается материал AutoCAD по умолчанию.



Диалоговое окно «Параметры импорта из WMF»

О Команды	О Команды
Диалоговое окно «Параметры импорта из WMF»

 Командная строка: опциимтф

Используется для задания таких параметров импорта метафайлов, как отображение объектов с широкими линиями и в каркасном виде.

В каркасном виде

Импорт объектов в каркасном виде. Если сбросить этот флажок, объекты импортируются с заливкой.

С широкими линиями

Сохранение относительной ширины линий и границ при импорте. Если сбросить этот флажок, линии будут загружены с нулевой шириной.



Диалоговое окно «Параметры изображения»

П Команды	П Команды
Диалоговое окно «Параметры изображения»



Меню "Сервис": "Изображение"

"Вид"

 Командная строка: просмотр

Определяет размер и смещение изображения на экране.


Показывает рамку изображения. В этом окошке задается отображаемая область. Размеры изображения приводятся в пикселах.

Смещение изображения

Задает координаты X и Y нижнего левого угла изображения. Следует использовать положительные значения, не превышающие размер экрана.

Размер изображения

Задает размеры области изображения в пикселах.

Экран

Показывает размеры экрана (или видового экрана) и фрагмента изображения. В этом окошке задается смещение изображения относительно экрана.

Смещение экрана

Задает координаты X и Y нижнего левого угла изображения на экране.

Размер экрана

Определяет максимальный размер изображения (в пикселах), который можно отобразить на экране.

Сброс

Восстанавливает исходные значения размера и смещения.



Диалоговое окно «Параметры экспорта файла 3D Studio»

3D Команды	3D Команды
Диалоговое окно «Параметры экспорта файла 3D Studio»

 Командная строка: 3dsout

В данном диалоговом окне задаются исходные условия создания 3М объектов, режим преобразования блоков, параметры сглаживания и объединения.

Примечание Команда ЭКСПОРТ3ДС не может обработать набор объектов, содержащий более 65535 вершин. При необходимости следует упростить геометрию с помощью параметра "Авто-объединение" (см. "Авто-объединение").

Создавать объекты 3D Studio по

Задает способ преобразования объектов AutoCAD в объекты 3D Studio.

Слой

Создает объект из объектов каждого слоя рисунка AutoCAD. Имя нового объекта совпадает с именем слоя.

индекс цветов AutoCAD (ИЦА)

Создает объект из объектов с одинаковым ИЦА. Имя нового объекта совпадает с идентификатором цвета.

Типам объектов

Создает объект из объектов одного типа. Имя нового объекта совпадает с идентификатором типа объекта.

Блоки AutoCAD

Команда ЭКСПОРТ3ДС разделяет блок на компоненты и преобразует их в объекты 3D Studio способом, заданным в группе «Создавать объекты 3D Studio по».

Подавить (каждый блок — один объект)

Подавляет текущую установку способа преобразования, заданную в группе «Создавать объекты 3D Studio по», и преобразует каждый блок в отдельный объект 3D Studio.

Сглаживание

Присваивает группы сглаживания 3D Studio, руководствуясь установками, сделанными в этой группе.

Авто-сглаживание

Если этот флажок установлен, создаваемым объектам 3D Studio присваиваются группы сглаживания. При отмене этого параметра для новых объектов 3D Studio сглаживание не назначается.

Градусы

Задает пороговый угол сглаживания. Если угол между нормалями к двум соседним граням больше, чем это значение, нормали к граням не сглаживаются.

Объединение

Упрощает геометрию и ускоряет тонирование за счет объединения конгруэнтных или расположенных очень близко вершин в одну.

Авто-объединение

Объединяет вершины. Если этот флажок снят, вершины экспортируются без изменений.

Порог

Задает расстояние для рисунка в координатах WCS. Если расстояние между двумя вершинами меньше или равно этому значению, вершины объединяются в одну. По умолчанию используется значение 0.001. Можно вводить любое положительное значение, содержащее не более 8 цифр. Десятичная точка может располагаться в любой позиции.



Диалоговое окно «Параметры листа»

П Команды	П Команды
Диалоговое окно «Параметры листа»

 Панель Листы:



Меню "Файл": Диспетчер наборов параметров листов

 Контекстное меню: Щелкнуть правой кнопкой мыши на ярлыке вкладки «Модель» или «Лист» и выбрать «Диспетчер параметров листа».

 Командная строка: парамлист

Задание параметров компоновки листов и их печати. Диалоговое окно «Параметры листа» появляется в следующих случаях.

При создании нового набора параметров листа через Диспетчер наборов параметров листов

При изменении существующих настроек через Диспетчер наборов параметров листов

Установленные параметры листа могут применяться для других листов, а также импортироваться в другие рисунки.

В названии диалогового окна «Параметры листа» указывается имя текущего листа или подшивки.

Наборы параметров листа

Имя текущего набора параметров.

Имя

Имя текущего набора параметров.

Значок

Отображает значок DWG, если диалоговое окно "Параметры страницы" открыто из листа, и значок подшивки, если диалоговое окно "Параметры страницы" открыто из Диспетчер подшивок.

Принтер/плоттер

Сконфигурированное устройство печати для листов рисунка или подшивки.

Имя

Список доступных PC3 файлов или устройств печати для вывода на печать текущего листа рисунка или подшивки. Различить типы устройств печати (системные принтеры или плоттеры) можно по значку, стоящему в списке перед именем.

Значок PC3-файла: Определяет PC3 файлы.

Значок системного принтера: Определяет системные принтеры.

Свойства

ОтображаетРедактор параметров плоттера (редактор PC3), в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя.

После внесения изменений в PC3-файл с помощью редактора параметров плоттера открывается диалоговое окно "Изменения в файле параметров плоттера".

Плоттер

Устройство печати для текущего набора параметров листа.

Подключение

Физическое размещение выбранного устройства печати для текущего набора параметров листа.

Описание

Текстовое пояснение к устройству печати для текущего набора параметров листа. Для редактирования пояснения применяется Редактор параметров плоттера.

Образец

Контур действительной области черчения на выбранном формате листа. На образце подписаны размеры формата листа и обозначена область печати.

Формат листа

Список стандартных форматов, разрешенных для применения на выбранном устройстве. Если плоттер еще не выбран, в списке перечислены все поддерживаемые форматы.

Если выбранный плоттер не поддерживает формат текущего листа, выдается сообщение, и определяется другой формат листа.

Сразу после создания PC3-файла параметров плоттера (в Мастере установки плоттеров) устройство настраивается на свой формат по умолчанию. Подробнее о Мастере установки плоттеров см. раздел Настройка плоттеров и принтеров документа Руководство по драйверам и устройствам. Заданный в диалоговом окне «Параметры листа» формат сохраняется вместе с листом и имеет приоритет перед указанным в PC3-файле.

Область печати, определенная в соответствии с типом печатающего устройства и форматом листа, выделяется пунктирной линией.

При выводе в растровый формат (например, в BMP- или TIFF-файл) размеры чертежа отображаются не в дюймах/миллиметрах, а в пикселах.

Печатаемая область

Задание выводимой на печать части рисунка. Опция «Что печатать» определяет, какая часть рисунка будет напечатана.

Лист/Лимиты

Печатаются все объекты в пределах области печати. Началом чертежа служит точка листа с координатами 0,0.

На вкладке «Модель» опция называется «Лимиты». Выводится область рисунка, заключенная в его лимитах. Если вид на текущем видовом экране отличен от вида в плане, опция работает аналогично опции «Границы».

Границы

Вывод на плоттер той части рисунка, которая в данный момент содержит объекты. Печатаются все объекты текущего пространства. Рисунок может быть регенерирован для пересчета границ перед печатью.

Показать

Печать текущего видового экрана (для вкладки «Модель») или вида пространства листа.



Вид

Печать вида, предварительно описанного и сохраненного командой ВИД. Имя вида выбирается из списка. Если в рисунке нет именованных видов, опция недоступна.

Рамка

Вывод фрагмента рисунка, ограниченного прямоугольной рамкой. После того как указаны два противоположных угла печатаемой области, становится доступной кнопка «Рамка».

Нажав кнопку «Рамка», пользователь либо указывает два противоположных угла на экране, либо вводит их координаты.

Команда: Первый угол: Укажите точку

Противоположный угол: Указать точку

Смещение от начала

Определяет смещение области печати относительно левого нижнего угла печатаемой страницы или края бумаги, в зависимости от установки параметра «Отсчет смещения чертежа» (диалоговое окно «Настройка», вкладка «Печать/Публикация»). Значение опции (в скобках) добавляется к заголовку группы «Смещение от начала» окна «Параметры листа».

Значение опции (в скобках) добавляется к заголовку группы «Смещение от начала» окна «Печать». При выборе другого печатающего устройства область печати может измениться.

Существует возможность принудительно сместить чертеж по осям X, Y. Смещения задаются в установленных для чертежа единицах (дюймах или миллиметрах).

Центрировать

Автоматическое определение смещений по X и Y так, чтобы чертеж оказался в центре листа. Опция не доступна для подшивки.

X

Смещение по X от точки, определяемой текущим значением опции «Отсчет смещения чертежа».

Y

Смещение по Y от точки, определяемой текущим значением опции «Отсчет смещения чертежа».

Масштаб чертежа

Управление масштабом выводимых на печать единиц рисунка. По умолчанию для листа устанавливается масштаб 1:1. Для вкладки «Модель» по умолчанию устанавливается значение масштаба «Вписать».

Примечание  Если в группе «Печатаемая область» установлен параметр «Лист», печать листа произойдет при значении 1:1, игнорируя значение параметра «Масштаб».

Вписать

Значения в полях «Масштаб», «мм =» и «ед.рис.» рассчитываются автоматически.

Масштаб

Точное значение масштаба печати.


Пользовательский является нестандартным масштабом. Он задается путем указания соответствия между дюймами (миллиметрами) на чертеже и единицами рисунка.

Примечание  Можно изменить список масштабов с помощью команды СПИСМАСШТРЕД.

Дюйм =/мм =/пиксел =

Определяет соответствие установленного числа единиц чертежа в дюймах, миллиметрах или пикселах единицам рисунка.

Дюйм/мм/пиксел

Задание дюймов или мм для отображения единиц в диалоговом окне "Печать". Значение по умолчанию зависит от формата листа и изменяется при каждом выборе нового формата. Значение в пикселах доступно только при выборе растрового вывода.

Ед.рис.

Определяет соответствие единиц рисунка установленному числу единиц чертежа в дюймах, миллиметрах или пикселах.

Масштабировать веса линий

Масштабирование весов линий вместе с другими линейными параметрами. Веса линий, как правило, обозначают ширину линий на готовом чертеже независимо от масштаба печати.

Таблица стилей печати

Установка текущей таблицы стилей печати, редактирование имеющихся и создание новых таблиц.

Имя

Список таблиц стилей печати, доступных для рисунка. Выбранная в списке таблица назначается текущей.

Если выбрать «Новая», вызывается Мастер стилей печати; в котором можно создать новую таблицу. Вид Мастера определяется типом стилей печати, используемых в текущем рисунке (цветозависимые или именованные).

Изменить

Вызов диалогового окна Редактор таблиц стилей печати, где производится просмотр и редактирование стилей, входящих в назначенную таблицу.



Показать стили печати

Управление изображением объектов на экране в соответствии с присвоенными им стилями печати.

ВЭкраны с раскрашиванием

Задание способа вывода на печать и качества печати раскрашенных и тонированных видовых экранов, а также разрешения при печати (т/дюйм).

Способ вывода

Способ вывода видов на печать. Для того чтобы задать этот параметр для видового экрана на листе, нужно выбрать видовой экран, а затем из меню «Сервис» выбрать «Свойства».

Для видового экрана на вкладке «Модель» существует возможность выбора одного из следующих параметров:



Обычный: Объекты выводятся на печать так же, как они выглядят на экране.

Каркас: На печать выводятся только контуры объектов независимо от того, как они выглядят на экране.

Скрытие линий: Скрытые линии на печать не выводятся, независимо от того, видны ли они на экране.

Тонирование: Выполняется печать объектов с тонированием независимо от того, как они выглядят на экране.

Качество

Задание разрешения для печати раскрашенных и тонированных видовых экранов.

Для видового экрана существует возможность выбора одного из следующих параметров:

Черновое: Тонированные и раскрашенные виды пространства модели печатаются в каркасном режиме.

Просмотр: Тонированные и раскрашенные виды пространства модели печатаются с разрешением 1/4 от текущего разрешения устройства печати, максимум 150 т/дюйм.

Нормальное: Тонированные и раскрашенные виды пространства модели печатаются с разрешением 1/2 от текущего разрешения устройства печати, максимум 300 т/дюйм.

Презентационное: Тонированные и раскрашенные виды пространства модели печатаются с текущим разрешением устройства печати, максимум 600 т/дюйм.

Максимум: Тонированные и раскрашенные виды пространства модели печатаются с текущим разрешением устройства печати без установки максимального ограничения.

Пользовательское: Тонированные и раскрашенные виды пространства модели печатаются с разрешением, которое задается в поле "Т/дюйм". Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати.

Т/дюйм

Задание разрешения (т/дюйм) для печати раскрашенных и тонированных видов. Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати. Данное поле доступно для редактирования, только если в списке «Качество» выбрано «Пользовательское».

Опции печати

Параметры, относящиеся к весам линий, стилям печати, раскрашенным видовым экранам и порядку вывода объектов на печать.

Учитывать веса линий

Печать с учетом весов линий, назначенных объектам и слоям.



Учитывать стили печати

Печать с учетом стилей печати, назначенных объектам и слоям. При выборе данной опции автоматически активизируется также опция «Учитывать веса линий».

Объекты листа последними

Печать объектов пространства модели в первую очередь. При положительном ответе первыми выводятся объекты пространства листа.

Скрывать объекты листа

Применение команды СКРЫТЬ к объектам на видовых экранах листа. Доступно только для вкладок-листов. Опция воздействует на линии только в момент печати и просмотра перед печатью.

Ориентация чертежа

Задание ориентации рисунка на листе для плоттеров, поддерживающих ее книжный и альбомный варианты.

Книжная

Верх и низ рисунка соответствуют короткой стороне листа.

Альбомная

Верх и низ чертежа соответствуют длинной стороне листа.

Перевернуть

Поворот рисунка на 180 градусов.

Значок

Указывает ориентацию, выбранной бумаги, и задает ориентацию рисунка на странице как буквы на бумаге.

Примечание Ориентацию чертежа можно задать также в системной переменной PLOTROTMODE.

Образец

Вызов команды ПРЕДВАР для предварительного просмотра рисунка на экране в таком виде, в каком он появится на бумаге. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Параметры страницы» нажать ESC или ENTER,либо щелкнуть правой кнопкой и выбрать из контекстного меню пункт «Выход».



Диалоговое окно «Параметры невидимых линий»

Н Команды	Н Команды
Диалоговое окно «Параметры невидимых линий»

 Командная строка: нлнастр

Настройка параметров отображения невидимых линий. Эти параметры доступны только после использования команды СКРЫТЬ или выбора опции «Скрытие» команды РЕЖИМРАСКР.

Линии заднего плана

Задание цвета и типа линий заднего плана. Линии заднего плана это скрытые линии, которые можно сделать видимыми, изменив их цвет и тип линий.

Тип линий

Список всех доступных типов линий заднего плана. В отличие от обычных типов линий, на типы линий заднего плана не влияет экранное увеличение. (системная переменная OBSCUREDLTYPE)

Цвет

Список всех доступных цветов. (системная переменная OBSCUREDCOLOR)

Коэффициент недовода

Длина недовода линий заднего плана до точки скрытия. Длина недовода задается в процентах от одного дюйма и не зависит от экранного увеличения. (системная переменная HALOGAP)

Учитывать текст при скрытии

Управление режимом обработки командой СКРЫТЬ текстовых объектов, созданных командами ТЕКСТ, ДТЕКСТ и МТЕКСТ. (системная переменная HIDETEXT)

Пересечения граней

Параметры отображения и цвет полилиний пересечения. Полилинии пересечения отображаются на месте пересечения 3М поверхностей.

Показывать пересечения

Управление отображением полилиний пересечения. (системная переменная INTERSECTIONDISPLAY)

Цвет

Список всех доступных цветов. (системная переменная INTERSECTIONCOLOR)

Точность скрытия

Управление точностью скрытия невидимых линий и раскрашивания. Можно задать низкую или высокую точность скрытия. (системная переменная HIDEPRECISION)

Низкая

Низкая точность скрытия, требует меньшего объема памяти.

Высокая

Высокая точность скрытия. Повышает качество выполнения операции, но требует большего объема памяти и может ухудшить общую производительность (особенно при обработке тел).



Диалоговое окно «Параметры нормоконтроля»

С Команды	С Команды
Диалоговое окно «Параметры нормоконтроля»

 Панель Стандарты оформления:

Меню "Сервис": "Стандарты оформления"

"Настройка"

 Командная строка: стандарты или нормоконтроль

Задает дополнительные параметры для диалоговых окон Настройка стандартов и Нормоконтроль.

Параметры уведомлений

Здесь задаются параметры уведомлений о нарушениях стандартов.

Отменить уведомления о стандартах

Выбор этой опции отключает уведомления о нарушениях стандартов и об отсутствии файлов стандартов.

Отображать предупреждения при нарушениях стандарта

Выбор этой опции включает уведомления о нарушениях стандартов в текущем рисунке. При нарушении стандарта отображается предупреждение, в котором сообщается, сколько нестандартных объектов было создано или отредактировано во время работы с рисунком. После вывода предупреждения можно исправить нарушение стандарта или проигнорировать его. Если в рисунке используются пакетные файлы или LISP-процедуры, предупреждение не выводится до тех пор, пока пакет или процедура не будут выполнены (системная переменная STANDARDSVIOLATION).

Отображать значок стандарта в строке состояния

Если выбрана эта опция, при открытии связанного с файлом стандартов файла, а также при создании и редактировании нестандартных объектов в строке состояния отображается значок стандарта (системная переменная STANDARDSVIOLATION).

Параметры нормоконтроля

Здесь задаются параметры исправления нестандартных свойств или игнорирования нарушений.

Автоматически исправлять нестандартные свойства

Управляет режимом автоматического исправления не соответствующих стандартам объектов, если существует наиболее предпочтительная замена. Автоматическая замена происходит только в случаях, когда нестандартный объект имеет имя, совпадающее с именем обладающего другими свойствами стандартного объекта. В этом случае свойства стандартного объекта назначаются объекту, который не соответствовал стандартам.
После проверки рисунка количество исправленных нарушений стандартов отображается в окне предупреждения.

Данная опция устанавливается для всех систем и применяется для всех проверяемых рисунков.

Показывать проигнорированные нарушения

Управление режимом отображения ошибок, помеченных как игнорируемые. Если эта опция активна, нарушения стандартов, помеченные как игнорируемые, все равно отображаются на экране при проверке текущего рисунка.

Предпочтительно использовать для замены

Перечень файлов стандартов, на основе которых по умолчанию выбирается рекомендуемое исправление в списке «Заменить на» диалогового окна «Нормоконтроль». Если имеется рекомендуемое исправление (помеченное галочкой), по умолчанию выбирается именно рекомендуемое исправление, независимо от выбранного в этом поле файла. Если рекомендуемое исправление не найдено и выбран файл стандартов (DWS), выбирается первое исправление из выбранного файла стандартов. Если для данной опции выбрано значение «Нет» и рекомендуемое исправление отсутствует, для замены ничего не выбирается.



Диалоговое окно «Параметры окна просмотра данных и запросов»

Б Команды	Б Команды
Диалоговое окно «Параметры окна просмотра данных и запросов»

Диалоговое окно предназначено для управления параметрами, относящимися к отображению связанных записей таблиц и объектов рисунка, и обработкой SQL-запросов. Вызвать диалоговое окно можно любым из следующих способов:

 Кнопки окна просмотра данных:



Меню "Просмотр данных": "Параметры". (Меню "Просмотр данных" доступно, только если на экране имеется окно просмотра данных, и в нем открыта таблица БД.)

Панорамирование и зумирование

Управление отображением связанных объектов в текущем рисунке при выделении соответствующих им записей в окне просмотра данных.

Автоматическое панорамирование

Автоматическое перемещение рисунка для отображения объектов, связанных с набором записей, который выделен в окне просмотра данных.

Автоматическое зумирование

Автоматическое изменение масштаба рисунка для отображения всех объектов, связанных с текущим набором записей.

Коэффициент

Коэффициент, определяющий, какую часть (в процентах) от области рисования должен занимать выбранный набор объектов. Возможный диапазон значений лежит в пределах от 20 до 90 процентов; по умолчанию используется значение 50 процентов. Если коэффициент равен 50 процентам, то экранное увеличение подбирается таким образом, чтобы высота или ширина набора объектов (большее из этих значений) составляла 50 процентов от области рисования.

Режимы пометки записей

Управление отображением связанных записей в окне просмотра данных при выделении соответствующих им объектов в текущем рисунке.

Только записи для выбранных объектов

Отображает в окне просмотра данных только записи, связанные с выбранными объектами рисунка. Никакие другие записи в окне не видны.

Все записи, с выделением выбранных

Отображаются все записи из текущей таблицы базы данных. В окне просмотра становятся выбранными те записи, которые связаны с выбранными графическими объектами рисунка.

Помечать связанные записи

Связанные записи помечаются цветом в окне просмотра данных. Это позволяет визуально отличать их от записей, не имеющих связей.

Цвет пометки

Цвет, которым помечаются связанные записи (по умолчанию — желтый).

Параметры запросов

Параметры обработки SQL-запросов.

В формате собственного SQL

Запросы к таблицам БД генерируются в собственном формате СУБД, а не в формате SQL 92. Опция может оказаться полезной для включения в запрос команд, поддерживаемых не всеми СУБД.

Автоматическое сохранение

Автоматическое сохранение выполняемых запросов в текущем рисунке.

Режимы накопления

Управление накоплением объектов и записей в наборе.

Накапливать объекты в наборе

Добавление объектов в набор при выделении новых записей в окне просмотра данных. Если флажок сброшен, при каждом выделении записей в рисунке создается новый набор объектов.

Накапливать записи в наборе

Добавление записей в набор при выборе новых графических объектов рисунка. Если флажок сброшен, при каждом выборе набора графических объектов в окне просмотра данных создается новый набор выделенных записей.



Диалоговое окно «Параметры окна тонирования»

Т Команды	Т Команды
Диалоговое окно «Параметры окна тонирования»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Тонировать"

 Командная строка: тонировать

Управляет размером и цветностью изображений.

Все параметры, кроме «Вписать в окно», не влияют на уже выведенное в окно изображение. Их действие проявляется после следующей операции тонирования.

Размер в пикселах

Задает размеры изображения в пикселах. На выбор предлагаются три общепринятых варианта размеров. Можно также вручную задать вертикальный и горизонтальный размер изображения в пикселах.

640 x 480

Устанавливает размеры в пикселах равными стандартному экрану VGA.

1024 x 768

Устанавливает размеры в пикселах равными экрану высокого разрешения.

Размер видового экрана

Устанавливает размеры в пикселах равными видовому экрану.

Пользовательский

Позволяет пользователю задать произвольные размеры; максимальные значения составляют 4096 x 4096 пикселов.

Горизонтальный

Задает разрешение в пикселах по горизонтали. Поле доступно, если переключатель установлен в положение «Пользовательский».

Вертикальный

Задает разрешение в пикселах по вертикали. Поле доступно, если переключатель установлен в положение «Пользовательский».

Глубина цветности

Тонирует изображение в 8-битовом или 24-битовом формате.

8 бит

Устанавливает глубину цветности 8 бит на пиксел, всего 256 цветов.

24-бита

Устанавливает глубину цветности 24 бита на пиксел, всего 16 миллионов цветов; по 8 бит на каждый из трех цветов системы RGB, образующих каждый пиксел.

Если используемая система способна отображать только 8-битовые изображения, в ней все же можно сохранять изображения с 24-битовой информацией. Затем такое полноцветное изображение можно будет просмотреть на компьютере с большим объемом видеопамяти.

Вписать в окно

Масштабирует растровое изображение таким образом, чтобы оно заполнило окно тонирования, соблюдая при этом пропорции модели. При поднятом флажке «Вписать в окно» параметры группы «Размер в пикселах» по-прежнему действуют.

Этот параметр воздействует на все имеющиеся изображения во всех открытых окнах «Render». При сбрасывании флажка изображения возвращаются к размерам, заданным в группе «Размер в пикселах».



Диалоговое окно «Параметры отображения»

И Команды	И Команды
Диалоговое окно «Параметры отображения»

 Контекстное меню: Щелкнуть правой кнопкой мыши на пустом пространстве или на ярлыке инструментальной палитры и выбрать из контекстного меню пункт «Параметры отображения».

Управление отображением инструментов на текущей или на всех инструментальных палитрах.

Размер изображения

Управление размером значков инструментов для выбранной инструментальной палитры.

Вид

Управление отображением текста для значков инструментов.

Только значки

Отображение только значков (без текста).

Значки и текст

Отображение значков с названиями инструментов под ними.

Список

Отображение значков с названиями инструментов справа.

Применить

Применение параметров отображения для текущей инструментальной палитры или для всех инструментальных палитр окна.



Диалоговое окно «Параметры поиска и замены»

Н Команды	Н Команды
Диалоговое окно «Параметры поиска и замены»



Найти Найти

 Контекстное меню: Завершить выполнение активных команд, щелкнуть правой кнопкой мыши в области рисования и выбрать «Найти».

 Командная строка: найти

Задание типа объектов и параметров поиска.

Охватываемые элементы

Задание типов объектов, включаемых в область поиска. По умолчанию все флажки установлены.

С учетом регистра

Поиск текстовой строки с учетом регистра.

Слово целиком

Поиск только целых слов, а не фрагментов слов, состоящих из заданной в поле «Строка для поиска» строки. Например, если при поиске строки «Пол» установлен флажок «Слово целиком», команда НАЙТИ не включает в результат слово «Половик».



Диалоговое окно «Параметры порта COM»

Д Команды	Д Команды
Диалоговое окно «Параметры порта COM»



Меню "Файл": Диспетчер плоттеров

 Командная строка: дисппеч

Задание скорости (в бодах), протокола, управления потоком, а также параметров аппаратного квитирования для последовательных портов плоттеров, поддерживающих эти настройки.

Примечание  Параметры плоттера должны соответствовать параметрам программы, иначе печать будет невозможна.

Скорость (в бодах)

Задание скорости в бодах. Следует задавать самую большую скорость из возможных.

Протокол

Задание параметров протокола для плоттера. Следует использовать протокол, рекомендуемый производителем устройства. Подробнее об этом см. документацию к устройству.

Управление потоком

Задание способа управления потоком для плоттера. По умолчанию параметром управления потоком является XON/XOFF (программное квитирование), используемый для совместимости с предыдущими версиями. При выборе аппаратного квитирования можно задать дополнительные параметры в диалоговом окне "Дополнительные параметры порта COM", опции которого соответствуют различным сигнальным линиям (контактам) стандартного интерфейса последовательной передачи данных.



Диалоговое окно «Параметры порта LPT»

Д Команды	Д Команды
Диалоговое окно «Параметры порта LPT»



Меню "Файл": Диспетчер плоттеров

 Командная строка: дисппеч

Указывает время, в течение которого программа ожидает, чтобы освободился буфер плоттера, перед тем как послать следующую порцию данных. Укажите подходящее значение тайм-аута, по истечении которого будет предложено отменить вывод чертежа на печать. Если рисунки сложные или скорость пера очень низкая, значение тайм-аута следует установить больше, чем принимается по умолчанию (30 секунд). Если сообщения об истечении тайм-аута выдаются слишком часто, возможно, этому параметру присвоено слишком малое значение.

Тайм-аут

Указывает время ожидания перед повторением передачи.

Повтор передачи

Задание значения тайм-аута в миллисекундах.



Диалоговое окно «Параметры публикации»

П Команды	П Команды
Диалоговое окно «Параметры публикации»

 Панель Стандартная



Меню "Файл": Публикация

 Командная строка: публ

Задание параметров процесса публикации.

Пользователь / Текущая подшивка

Имя текущего пользователя или текущей подшивки. Если отображается имя пользователя, то изменения, произведенные в диалоговом окне, сохраняются в его профиле. Если отображается имя подшивки, то изменения, произведенные в диалоговом окне, сохраняются в ее настройках.

Папка для вывода (для DWF и печати в файл)

Указывает расположение папки для вывода, где файлы веб-формата проектирования (DWF) и файлы чертежей сохраняются при публикации листов рисунков.

Расположения

Указывает, где сохраняются файлы DWF и файлы чертежа при публикации рисунков.

Общие параметры DWF

Указывает параметры для создания однолистового файла DWF.

Тип DWF-файлов

Указывает, что однолистовой файл DWF или многолистовой файл DWF генерируется для всех листов, перечисленных в диалоговом окне "Публикация".

Защита паролем

Возможность защиты DWF-файла с помощью пароля.

Сигнал неактивен

Указывает, что пароль не требуется.

Запрос пароля

Отображает диалоговое окно "Пароль для DWF-файла" при нажатии "Публикация".

Пароль

Защита публикуемого DWF-файла с помощью пароля. Получатель файла должен знать пароль, чтобы открыть этот файл.

Заданный здесь пароль

Указывает, что пароль для файла DWF задается в диалоговом окне "Пароль". При выборе этого параметра диалоговое окно "Пароль" становится доступным и необходимо ввести пароль.

Примечание Забытый или утерянный пароль не может быть восстановлен. Список паролей и имен соответствующих DWF-файлов рекомендуется хранить в надежном месте.

Параметры многолистового файла DWF

Указывает параметры для создания многолистового файла DWF.

Запрос имени

Имя папки и файла запрашивается каждый раз при публикации в многолистовой DWF-файл.

Заданное здесь имя

Указывает имя и местоположение публикуемых многолистовых файлов DWF.

Параметры данных DWF

Отображает дополнительные данные, доступные для включения в файл DWF.

Информация о слоях

Указывает, включаются ли сведения в публикуемом файле DWF.

Сведения о подшивке

Указывает, включаются ли сведения о подшивке в публикуемый файл DWF.

Сведения о листе

Указывает, включаются ли сведения о листе в публикуемый файл DWF.

Сведения о блоке

Указывает, включаются ли сведения о свойстве и атрибуте блока в публикуемые файлы DWF.

Примечание  Необходимо установить для сведения о блоке значение "Включить", чтобы сведения о файле шаблона блока были доступны.

Файл шаблона блока

Позволяет создавать новый файл шаблона блока (BLK), редактировать существующий файл шаблона блока или использовать параметры созданного ранее файла шаблона блока.

При использовании параметра создания открывается диалоговое окно "Публикация шаблона блока", в котором можно создать новый файл шаблона блока.

При использовании параметра редактирования открывается диалоговое окно "Выбор шаблона блока" (стандартное диалоговое окно выбора файлов), в котором можно выбрать для изменения существующий шаблон блока.



Диалоговое окно "Параметры рабочего пространства"

П Команды	П Команды
Диалоговое окно "Параметры рабочего пространства"

 Командная строка: параметрырп

Определяет параметры отображения, сохранения и порядок меню рабочего пространства.

Мое рабочее пространство =

Отображает список рабочих пространств, из которого можно выбрать рабочее пространство, чтобы назначить его кнопке панели интсрументов "Мое рабочее пространство".

Отображение и порядок меню

Определяет, какое имя рабочего пространства требуется отобразить на панели инструментов и в меню, порядок имен, а также будет ли добавляться разделительная линия между каждым именем рабочего пространства.

Вверх

Перемещает имена рабочих пространств вверх в порядке отображения.

Вниз

Перемещает имена рабочих пространств вниз в порядке отображения.

Добавить разделитель

Добавляет разделитель между именами рабочих пространств.

Не сохранять изменения в рабочем пространстве

Не сохраняет изменения, внесенные в рабочее пространство, при переключении на другое рабочее пространство.

Автоматически сохранять изменения

Сохраняет изменения, внесенные в рабочее пространство, при переключении на другое рабочее пространство.



Диалоговое окно "Параметры шаблона блока" (Публикация)

П Команды	П Команды
Диалоговое окно "Параметры шаблона блока" (Публикация)

 Панель Стандартная



Меню "Файл": Публикация

 Командная строка: публ

Указывает дополнительные параметры для включения блоков в блоках и во внешних ссылках в публикуемый файл DWF.

Включая вложенные блоки

Включает блоки в блоках в публикуемый файл DWF.

Включать блоки во внешних ссылках

Включает блоки во внешних ссылках в публикуемый файл DWF.



Диалоговое окно «Параметры сохранения»

С Команды	С Команды
Диалоговое окно «Параметры сохранения»



Меню "Файл": "Сохранить как"

 Командная строка: сохранитькак

Управление параметрами сохранения файлов рисунков (DWG) и файлов графического обмена (DXF).

Диалоговое окно «Параметры сохранения» состоит из следующих вкладок:

Параметры DWG

Параметры DXF

Вкладка «Параметры DWG» (диалоговое окно «Параметры сохранения»)

Вкладка «Параметры DWG» (диалоговое окно «Параметры сохранения») Управление построением индексов и отображением объектов, созданных в сторонних приложениях, а также задание формата сохранения по умолчанию. Сохранять объекты-заместители При сохранении рисунка, в котором имеются собственные объекты других (сторонних) приложений или при сохранении в формате прежних версий, можно установить флажок "Сохранять объекты-заместители" для записи в файл рисунка этих объектов (их заместителей). Если флажок не установлен, в файле рисунка сохраняются лишь контурные рамки объектов. (Системная переменная PROXYGRAPHICS) Тип индекса Определяет, создавать или нет слоевые и пространственные индексы при сохранении рисунка. Индексы используются для повышения скорости работы при загрузке внешних ссылок. Построение индексов незначительно увеличивает время сохранения рисунка. При сохранении частично открытого рисунка, не имеющего пространственного и слоевого индексов, эта опция недоступна. "Нет" Ни слоевые, ни пространственные индексы не создаются. Слой Загружаются только объекты включенных и размороженных слоев. Пространственный Загружаются только объекты, находящиеся в пределах контура подрезки. Оба На основе совокупности этих индексов программа загружает только объекты, находящиеся на включенных и размороженных слоях и расположенные в пределах контура подрезки. Сохранять все рисунки как Формат файлов, используемый по умолчанию для сохранения. Измененный формат начинает действовать для всех последующих команд СОХРАНИТЬ и БСОХРАНИТЬ. Формат сохранения можно также задать на вкладке «Открытие/Сохранение» диалогового окна «Настройка» (см. описание команды OPTIONS). Для оптимизации производительности рекомендуется сохранять файлы в формате рисунков AutoCAD 2004.

<

Вкладка «Параметры DXF» (диалоговое окно «Параметры сохранения»)

Вкладка «Параметры DXF» (диалоговое окно «Параметры сохранения») Задание параметров сохранения файлов графического обмена. Формат Выбор типа создаваемого файла (ASCII- или DXF-файл). DXF-файлы формата ASCII могут загружаться в текстовые редакторы; они совместимы с большим числом приложений. DXF-файлы двоичного формата содержат те же данные, что и файлы формата ASCII, но в более компактном виде. Скорость записи и чтения двоичных файлов выше. Подробнее о DXF-файлах см. документ DXF Reference в справочной системе. Выбор объектов Задает, какие объекты записываются в DXF-файл: только выбранные или все объекты рисунка. Если флажок установлен, в выходной файл выводится информация только о выбранных объектах и вхождениях блоков. Символьные таблицы блоков в файл не включаются. С образцом для просмотра Включение/отключение сохранения в рисунке изображения для предварительного просмотра. С помощью данного изображения можно ознакомиться с содержимым рисунка в диалоговом окне «Выбор файла» до загрузки рисунка. Данная опция управляет системной переменной RASTERPREVIEW. Число десятичных знаков (от 0 до 16) Число десятичных разрядов, используемых при сохранении данных. В большинстве случаев бывает достаточно значения по умолчанию; однако, некоторые рисунки (и некоторые приложения) могут потребовать большей точности. Если при загрузке созданных DXF-файлов возникают трудности, следует увеличить точность сохранения. Единственным недостатком использования повышенной точности является увеличение размера сохраняемых файлов. Низкую точность рекомендуется применять только в специальных случаях.



Диалоговое окно «Параметры теней»

С Команды	С Команды
Диалоговое окно «Параметры теней»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Свет"

 Командная строка: свет

Задание типа теней.

Объемные тени/Тени трассировки луча

При включении данной опции система фотореалистичного тонирования генерирует объемные тени, а система тонирования методом трассировки луча лучевые тени. Карты теней при этом недоступны, но размер карты теней и значение мягкости сохраняются.

Размер карты теней

Управление размером стороны карты теней (в пикселах). Диапазон допустимых значений — от 64 до 4096. Чем больше размер карты, тем точнее получаются тени, но тем большее время затрачивается на их генерацию.

Мягкость теней

Управление мягкостью теневых переходов. Введенное значение задает число пикселов на границе тени, окрашенных в промежуточные цвета. Значение может изменяться от 1 до 10, но лучшие результаты достигаются при задании мягкости в диапазоне 2...4.

Тени от ограничивающего объект параллелепипеда

Предлагается выбрать объекты, ограничивающий параллелепипед которых используется для подрезки карт теней.



Диалоговое окно «Параметры TGA»

С Команды	С Команды
Диалоговое окно «Параметры TGA»



Меню "Сервис": "Изображение"

"Сохранить"

 Командная строка: сохризоб

Позволяет установить режим сжатия TGA-картинки.

"Нет"

Без сжатия.

RLE

Со сжатием run-length-encoded (кодирование длинами серий однородных элементов).



Диалоговое окно «Параметры TIFF»

С Команды	С Команды
Диалоговое окно «Параметры TIFF»



Меню "Сервис": "Изображение"

"Сохранить"

 Командная строка: сохризоб

Позволяет установить режим сжатия TIFF-картинки.

"Нет"

Без сжатия.

PACK

Со сжатием Macintosh packbits, run-length-encoded (упаковка битов и кодирование длинами серий однородных элементов).



Диалоговое окно «Параметры тонирования методом трассировки луча»

Р Команды	Р Команды
Диалоговое окно «Параметры тонирования методом трассировки луча»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Режимы"

 Командная строка: режимтон

Задание параметров, управляющих тонированием. Диалоговое окно открывается при нажатии кнопки «Дополнительно» в группе опций «Параметры тонирования» диалогового окна «Режимы тонирования», если в списке «Тип тонирования» выбрана опция «Трассировка луча».

Уровень устранения зазубрин

Управление уровнем устранения зазубрин.

Минимальный

Аналитический горизонтальный алгоритм устранения зазубрин применяется для вычисления каждой строки развертки.

Низкий

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 4 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Средний

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 9 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Высокий

Применяется горизонтальный аналитический алгоритм устранения зазубрин с вычислением до 16 проб на каждый пиксел. Чем больше число проб на пиксел, тем больше времени требуется программе на вычисления при тонировании.

Адаптивные пробы

Ускорение процесса устранения зазубрин с помощью так называемого метода адаптивных проб. На основании заданного порога контрастности программа определяет возможность обработки меньшего количества образцов, чем установлено для матрицы, и получения при этом адекватных результатов.

Включить

Включение метода адаптивных проб.

Порог контрастности

Задает чувствительность алгоритма адаптивных проб. При меньших значениях даже небольшие отличия между результатами начальных проб вызывают расчет дальнейших проб. При больших значениях для выполнения дальнейших проб разница между результатами проб должна быть большей.
Это ускоряет тонирование, но ведет к некоторой потере качества изображения. Значение можно задавать в пределах от 0.0 до 1.0.

Глубина дерева трассировки

Управление деревом трассировки.

Максимальная глубина

Задает глубину дерева, используемую методом трассировки луча для вычислений. По умолчанию используется значение 3. Большие значения дают более точные результаты, но при этом увеличивается время тонирования. Максимальное рекомендуемое значение глубины не должно превышать 10.

Порог распространения

Задает порог распространения. Например, значение 0.03 означает, что следующее отражение луча должно внести вклад в окончательный пиксел не менее 3 процентов; иначе система будет считать, что распространение луча в данном направлении завершено. Значение должно быть в пределах от 0.0 до 1.0. Параметр позволяет добиться приемлемого соотношения между скоростью и качеством изображения.

Управление гранями

Задание способа обращения команды RENDER с гранями 3М твердотельных объектов.

Без задних граней

Предотвращает чтение задних граней 3М тел во время выполнения вычисления для тонирования (только для скрытых граней). Физически задние грани не удаляются, они лишь становятся невидимыми, что ускоряет процесс тонирования.

Нормаль к задней грани отрицательна

Определяет, какие грани в рисунке считаются задними. Для вершин 3М граней, вводимых против часовой стрелки, вектор положительной нормали направлен от грани к наблюдателю; такая грань считается передней. Задняя грань идентифицируется по отрицательному вектору нормали (направленному от наблюдателя).

Если этот флажок снят, передние грани становятся задними. При установленном флажке "Без задних граней" программа распознает грани с отрицательными векторами нормалей как задние и игнорирует их.

Управление положением теней

Управляет отклонением теней от отбрасывающего тень объекта, предохраняя его от самозатенения или отрыва тени от объекта.

Минимальное отклонение

Задание минимального значения для интервала. По умолчанию действует значение 2.0.


Диапазон значений зависит от тонируемой сцены; обычно применяется значение от 2.0 до 20.0.

Максимальное отклонение

Задание максимального значения для интервала. По умолчанию действует значение 4.0. Значение не должно превышать минимальное отклонение более чем на 10.0.

Алгоритм обобщения

Управляет методом обобщения (упрощения) внешнего вида текстуры, проецируемой не объект, меньший по размерам, чем сама текстура.

Точечный

Для обобщения применяется точечный алгоритм с выбором ближайшего пиксела в пределах растровой картинки.

Линейный

Для обобщения применяется линейный алгоритм с усреднением по четырем пикселам в пределах растровой картинки.

Пирамидальный

Для обобщения применяется пирамидальный алгоритм усреднения.



Диалоговое окно «Параметры упрощенного тонирования»

Р Команды	Р Команды
Диалоговое окно «Параметры упрощенного тонирования»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Режимы"

 Командная строка: режимтон

Задание параметров, управляющих тонированием. Диалоговое окно открывается при нажатии кнопки «Дополнительно» в группе опций «Параметры тонирования» диалогового окна «Режимы тонирования», если в списке «Тип тонирования» выбрана опция «Упрощенное».

Качество

Управление типом раскрашивания при выборе плавного тонирования в диалоговом окне «Режимы тонирования».

Гуро

Вычисляется интенсивность света в каждой вершине, а затем интенсивности интерполируются.

Фонг

Более точные результаты, чем при тонировании по Гуро. Интенсивность света вычисляется для каждого пиксела.

Управление гранями

Задание способа обращения команды RENDER с гранями 3М твердотельных объектов.

Без задних граней

Предотвращает чтение задних граней 3М тел во время выполнения вычисления для тонирования (только для скрытых граней). Физически задние грани не удаляются, они лишь становятся невидимыми, что ускоряет процесс тонирования.

Нормаль к задней грани отрицательна

Определяет, какие грани в рисунке считаются задними. Для вершин 3М граней, вводимых против часовой стрелки, вектор положительной нормали направлен от грани к наблюдателю; такая грань считается передней. Задняя грань идентифицируется по отрицательному вектору нормали (направленному от наблюдателя).

Если этот флажок снят, передние грани становятся задними. При установленном флажке "Без задних граней" программа распознает грани с отрицательными векторами нормалей как задние и игнорирует их.



Диалоговое окно «Параметры весов линий»

В Команды	В Команды
Диалоговое окно «Параметры весов линий»



Меню "Формат": "Вес линий"

 Контекстное меню:  Щелкнуть правой кнопкой мыши на кнопке "ВЕС" в строке состояния и выбрать "Настройка".

 Командная строка: веслин ( или 'веслин для прозрачного вызова)

Задание значения и единиц веса линий, управление отображением и масштабом веса линий на вкладке «Модель», а также выбор значения веса линий ОБЫЧНЫЙ. О допустимых значениях весов линий см. раздел Коротко о весах линий документа Руководство пользователя.

Веса линий

Вывод списка допустимых значений весов линий. Веса линий можно выбирать из стандартного ряда значений, среди которых есть специальные веса ПОСЛОЮ, ПОБЛОКУ и ОБЫЧНЫЙ. Значение ОБЫЧНЫЙ определяется системной переменной LWDEFAULT и по умолчанию принимается равным 0.25 мм (0.01 дюйма). Новым слоям по умолчанию назначается вес линий ОБЫЧНЫЙ. В пространстве модели нулевое значение веса линий соответствует линии толщиной в один пиксел, а при выводе на печать наименьшей величине, обеспечиваемой используемым печатающим устройством.

Текущий вес линий

Выводится текущий вес линий. Для задания текущего веса линий следует выбрать нужное значение из списка и нажать «OK».

Единицы списка

Установка единиц измерения весов линий дюймы или миллиметры. Единицы для весов линий можно задать также с помощью системной переменной LWUNITS.

Миллиметры (мм)

Задание весов линий в миллиметрах.

Дюймы (д)

Задание весов линий в дюймах.

Отображать линии в соответствии с весами

Отображение линий в рисунке в соответствии с весом линий. Если флажок установлен, линии отображаются в соответствии с их весом и в пространстве листа, и в пространстве модели. Задать отображение линий с учетом их веса можно также с помощью системной переменной LWDISPLAY. Следует отметить, что если используемые веса линий представляются более чем одним пикселом, то время регенерации рисунка возрастает.
Флажок "Отображать линии в соответствии с весами" следует снять, если производительность при работе с включенными весами линий падает. Состояние этого флажка не оказывает влияния на вид объектов при печати.

По умолчанию

Задание значения веса линий ОБЫЧНЫЙ, который используется по умолчанию для слоев. Исходное значение — 0.25 мм (0.01 дюйма). (системная переменная LWDEFAULT)

Масштаб экранного отображения

Настройка масштаба экранного отображения весов линий для пространства модели. На вкладке «Модель» веса линий отображаются в пикселах. Толщина отображения остальных весов линий (в пикселах) устанавливается пропорционально их точным значениям, с которыми они выводятся на печать. Мониторы с большим разрешением позволяют настроить отображение веса линий с большей точностью. Толщина образцов весов линий в списке «Веса линий» отражает текущее положение указателя скользящей шкалы.

Все линии на экране, имеющие более одного пиксела в ширину, увеличивают время регенерации рисунка. Если необходимо оптимизировать производительность при работе на вкладке "Модель", то рекомендуется уменьшить масштаб экранного отображения весов линий или вообще отключить отображение линий в соответствии с весами.



Диалоговое окно "Параметры визуальных эффектов"

Н Команды	Н Команды
Диалоговое окно "Параметры визуальных эффектов"



Меню "Сервис": "Настройка" (вкладка "Выбор" диалогового окна "Настройка")

 Контекстное меню:  Щелкнуть правой кнопкой мыши в окне команд или, если нет выполняющихся команд и выбранных объектов, щелкнуть правой кнопкой мыши в области рисования, а затем выбрать "Настройка".

 Командная строка: настройка

Определяет внешний вид изображения для предварительного выбора.

Выбор эффекта просмотра

Определяет внешний вид объектов при предварительном выборе. (системная переменная PREVIEWEFFECT)

Область просмотра

Отображает результат применения текущих параметров.

Пунктиром

Отображает пунктирные линии при наведении прицела на объект. В этом случае предварительный выбор означает, что объект был бы выбран при щелчке на нем. По умолчанию выбранные объекты отображаются пунктирными линиями. (системная переменная PREVIEWEFFECT)

Придать толщину

Отображает утолщенные линии при наведении курсора на объект. В этом случае предварительный выбор означает, что объект был бы выбран при щелчке на нем. (системная переменная PREVIEWEFFECT)

Оба

Отображает утолщенные пунктирные линии при наведении прицела на объект. В этом случае предварительный выбор означает, что объект был бы выбран при щелчке на нем. (системная переменная PREVIEWEFFECT)

Дополнительные параметры

Отображаетдиалоговое окно "Дополнительные параметры просмотра".

Эффект выбранной области

Определяет внешний вид областей при предварительном выборе.

Область просмотра

Отображает результат применения текущих параметров.

Указать область

При выборе рамкой или зачеркивании отмечает область выбора другим фоновым цветом. (системная переменная SELECTIONAREA)

Цвет рамки выбора

Определяет фон для областей, выбранных с помощью рамки. (системная переменная WINDOWAREACOLOR)

Цвет секущей рамки выбора

Определяет фон областей, выбранных с помощью зачеркивания. (системная переменная CROSSINGAREACOLOR)

Затенение области выбора

Определяет степень прозрачности фона для областей, выбранных рамкой. (системная переменная SELECTIONAREAOPACITY)



Диалоговое окно «Параметры вставки из точек загрузки»

Т Команды	Т Команды
Диалоговое окно «Параметры вставки из точек загрузки»

 Контекстное меню: Щелкнуть правой кнопкой мыши на значке пипетки рядом с уменьшенным изображением рисунка и перетащить его с web-страницы в текущий рисунок, где выбрать из контекстного меню «Вставить как» > «Блок».

Отображает URL-адрес исходного файла, имя файла журнала и имя файла содержимого точки загрузки, вставляемого в рисунок в настоящий момент. Также позволяет выбрать связанные файлы для вставки с содержимым точки загрузки и задать к ним путь.

URL-адрес

URL-адрес исходного файла содержимого точки загрузки, вставляемого в рисунок в настоящий момент.

Журнал

Имя файла журнала для содержимого точки загрузки, вставляемого в рисунок в настоящий момент.

"Файл данных"

Имя файла содержимого точки загрузки, вставляемого в рисунок в настоящий момент.

"Выбор связанного файла"

Указывает связанные файлы данных, вставляемые с содержимым точки загрузки в настоящий момент.

"Путь к папке назначения"

Путь к папке для всех связанных файлов данных, вставляемых с содержимым точки загрузки в настоящий момент.

[...]

Отображает стандартное диалоговое окно выбора файлов, в котором можно задать путь к папке для всех связанных файлов данных, вставляемых с содержимым точки загрузки в настоящий момент.



Диалоговое окно "Параметры ввода размеров"

Р Команды	Р Команды
Диалоговое окно "Параметры ввода размеров"



Меню "Сервис": "Режимы рисования"

 Контекстное меню:  В строке состояния щелкнуть правой кнопкой мыши "Шаг", "Сетка", "Отс-поляр", "Привязка", "Отс-объект" или "Дин" и выбрать "Настройки".

 Командная строка: режимрис ( или 'режимрис для прозрачного вызова)

Видимость

Выбор подсказок, отображаемых при растягивании ручек, когда ввод размеров включен. (Системная переменная DYNDIVIS)

"Показывать одновременно только одно поле для ввода размеров"

Когда для растягивания объекта используется редактирование с помощью ручек, отображается только подсказка ввода значений размеров для изменения длины. (Системная переменная DYNDIVIS)

"Показывать одновременно два поля для ввода размеров"

Когда для растягивания объекта используется редактирование с помощью ручек, отображается только подсказки ввода результирующих значений размеров и значений для изменения длины. (Системная переменная DYNDIVIS)

"Показывать одновременно следующие поля для ввода размеров"

Когда для растягивания объекта используется редактирование с помощью ручек, отображаются выбранные ниже подсказки ввода размеров. (Системные переменные DYNDIVIS и DYNDIGRIP)

"Результирующий размер"

Отображает подсказку, относящуюся к длине, которая обновляется при перемещении ручки.

"Изменение длины"

Отображает значение изменения длины при перемещении ручки.

"Абсолютный угол"

Отображает подсказку, относящуюся к углу, которая обновляется при перемещении ручки.

"Изменение угла"

Отображает значение изменения угла при перемещении ручки.

"Радиус дуги"

Отображает значение радиуса дуги, которое обновляется при перемещении ручки.



Диалоговое окно "Параметры ввода с помощью мыши"

Р Команды	Р Команды
Диалоговое окно "Параметры ввода с помощью мыши"



Меню "Сервис": "Режимы рисования"

 Контекстное меню:  В строке состояния щелкнуть правой кнопкой мыши "Шаг", "Сетка", "Отс-поляр", "Привязка", "Отс-объект" или "Дин" и выбрать "Настройки".

 Командная строка: режимрис ( или 'режимрис для прозрачного вызова)

Формат

Управление форматом координат, отображаемых в подсказках, которые выводятся, когда включен ввод с помощью мыши.

"Полярный формат"

Отображает подсказку для второй или следующей точки в формате полярных координат. Чтобы перейти к декартовым координатам, необходимо ввести запятую (,). (Системная переменная DYNPIFORMAT)

"Декартов формат"

Отображает подсказку для второй или следующей точки в декартовом формате. Для перехода к полярным координатам, необходимо ввести символ (<). (Системная переменная DYNPIFORMAT)

"Относительные координаты"

Отображает подсказку для второй или следующей точки в формате относительных координат. Чтобы перейти к абсолютным координатам, необходимо ввести решетку (#). (Системная переменная DYNPICOORDS)

"Абсолютные координаты"

Отображает подсказку для второй или следующей точки в формате абсолютных координат. Чтобы перейти к относительным координатам, необходимо ввести знак "собачка" (@). При выборе этого параметра метод "направление-расстояние" будет недоступен. (Системная переменная DYNPICOORDS)

Видимость

Управление отображением ввода с помощью мыши. (Системная переменная DYNPIVIS)

"Одновременно с вводом координатных данных"

Когда ввод с помощью мыши включен, подсказки отображаются только в момент начала ввода координатных данных. (Системная переменная DYNPIVIS)

"Когда команда содержит запрос для точки"

Когда ввод с помощью мыши включен, подсказки отображаются, когда команда запрашивает точку. (Системная переменная DYNPIVIS)

"Всегда, даже если не в команде"

Подсказки отображаются всегда, когда ввод с помощью мыши включен. (Системная переменная DYNPIVIS)



Диалоговое окно «Параметры выноски»

Б Команды	Б Команды
Диалоговое окно «Параметры выноски»

 Панель Размеры:



Меню "Размеры": "Выноска"

 Командная строка: бвыноска

Настраивает команду БВЫНОСКА и задает свойства выносок и пояснений.

Диалоговое окно "Параметры выноски" состоит из следующих вкладок: Пояснение, Выноска и стрелка, Выравнивание

Вкладка «Пояснение» (диалоговое окно «Параметры выноски»)

Вкладка «Пояснение» (диалоговое окно «Параметры выноски») Вкладка используется для выбора типа пояснения, режимов многострочного текста и задания опции повторного использования пояснения для последующих выносок. Тип пояснения Тип связанного с выноской пояснения. Для каждого из типов команда БВЫНОСКА выдает свою последовательность запросов в момент создания пояснения. МТекст Выбор многострочного текста в качестве пояснения. Копия объекта Отображает подсказку на копирование многострочного текста, однострочного текста, допуска, объекта вхождения блока и соединяет копию с концом линии выноски. Копия связывается с выносной линией, поэтому при перемещении скопированного объекта конец этой линии перемещается вместе с объектом. Наличие полки зависит от типа скопированного объекта. Допуск Вызов диалогового окна «Допуски формы и расположения» для создания рамки допуска и прикрепления ее к выноске. Блок Вставка блока в качестве пояснения. Вхождение блока вставляется со смещением в конце линии выноски и связывается с ней таким образом, что при перемещении блока конец линии выноски также перемещается. Полка не генерируется. "Нет" Построение выноски без пояснения. Режимы МТекста Задание параметров многострочного текста. Параметры доступны, только если в качестве пояснения задан мтекст. Запрос ширины Программа запрашивает ширину текста пояснения. Выравнивание влево Выравнивание многострочного текста пояснения влево. Текст в рамке Текст пояснения заключается в рамку. Повторное использование Задание опции повторного использования пояснения. "Нет" Отключение повторного использования пояснения. Следующее пояснение Повторное использование следующего пояснения для всех последующих выносок. Текущее пояснение Повторное использование текущего пояснения. Этот параметр выбирается автоматически при повторном использовании пояснения после выбора параметра "Следующее пояснение".

<

Вкладка «Выноска и стрелка» (диалоговое окно «Параметры выноски»)

Вкладка «Выноска и стрелка» (диалоговое окно «Параметры выноски») Задание формата выноски и стрелки. Линия-выноска Задание формата линии-выноски. Ломаная Построение линии-выноски, состоящей из прямолинейных сегментов. Сплайн Создание сплайнового объекта по заданным точкам. Стрелка Выбор типа стрелки выноски. В списке «Стрелка» приведены все имеющиеся стрелки. Для выносок используются такие же стрелки, что и для размерных линий. См. РЗМСТИЛЬ. При выборе "Пользовательская" отображается список блоков, имеющихся в рисунке. Здесь можно выбрать нужный блок для использования в качестве указателя выноски. Количество точек Задание количества точек, после указания которых команда БВЫНОСКА переходит к созданию пояснения. Например, если задано 3 точки, команда автоматически запрашивает ввести пояснение после указания 2 вершин выноски. Число вершин должно на единицу превышать количество сегментов выноски. Если установлен флажок «Не ограничено», команда БВЫНОСКА запрашивает вершины до тех пор, пока пользователь не нажмет ENTER. Зависимости углов Задание зависимости для углов первого и второго сегмента выноски. Первый сегмент Задание угла для первого сегмента выноски. Второй сегмент Задание угла для второго сегмента выноски.

Вкладка «Выравнивание» (диалоговое окно «Параметры выноски»)

Вкладка «Выравнивание» (диалоговое окно «Параметры выноски») Задание выравнивания многострочного текста относительно выноски. Параметры доступны, только если в качестве пояснения задан многострочный текст. Верх первой строки Выноска прикрепляется к верхней границе первой строки многострочного текста. Середина первой строки Выноска прикрепляется к середине первой строки многострочного текста. Середина текста Выноска прикрепляется к середине многострочного текста. Середина последней строки Выноска прикрепляется к середине последней строки многострочного текста. Низ последней строки Выноска прикрепляется к нижней границе последней строки многострочного текста. Разместить текст над полкой Размещение текста пояснения над полкой выноски.



Диалоговое окно «Параметры вывода в файл»

Р Команды	Р Команды
Диалоговое окно «Параметры вывода в файл»

 Панель Тонирование:



Меню "Вид": "Тонирование"

"Режимы"

 Командная строка: режимтон

Задание типа сохраняемого файла и экранного разрешения. Диалоговое окно "Параметры вывода в файл" открывается при нажатии кнопки "Дополнительно" в группе "Вывод" диалогового окна "Режимы тонирования".

Типы файлов

Задает тип файла вывода и степень разрешения тонированного изображения. Поддерживаются форматы файлов BMP, TGA, PCX, SUN, FITS, PostScript, TIFF, FAX G III и IFF.

Экранное разрешение получаемого изображения зависит от числа отображаемых пикселов. При неизменном размере экрана, чем выше экранное разрешение, тем мельче размер пиксела. Разрешение выбирается из списка, или можно ввести для него значения X и Y.

Пропорции

Задает пропорции (отношение ширины к высоте) изображения, выводимого в файл. Данное поле доступно, если в списке размеров выбрано «Пользовательский».

Цвета

Задает цветность изображения, выводимого в файл.

Параметры TGA

Управление сжатием файла, направлением сканирования и разверткой.

Сжатый

Включение сжатия для файлов, формат которых позволяет использовать сжатие.

Снизу вверх

Устанавливает начальную точку сканирования в нижний левый угол вместо верхнего левого.

Развертка

Управление разверткой. «Нет» отключает развертку; остальные два параметра включают ее.

Параметры PostScript

Управление параметрами записи PostScript-файла.

Альбомная/Книжная

Задание ориентации файла.

Авто

Автоматически масштабирует изображение.

Размер изображения

Устанавливает размер в натуральную величину.

Пользовательский

Задание размера изображения в пикселах.



Диалоговое окно «Пароль для DWF-файла».

П Команды	П Команды
Диалоговое окно «Пароль для DWF-файла».

 Панель Стандартная



Меню "Файл": Публикация

 Командная строка: публ

Задание пароля для формируемого DWF-файла. Пароли вводятся с учетом регистра. Пароль может состоять из произвольных букв, цифр и знаков препинания.

Предупреждение Забытый или утерянный пароль не может быть восстановлен. Список паролей и имен соответствующих DWF-файлов рекомендуется хранить в надежном месте.

После ввода пароля и нажатия "ОК" появляется диалоговое окно "Подтверждение пароля".



Диалоговое окно «Печать»

П Команды	П Команды
Диалоговое окно «Печать»

 Панель Стандартная



Меню "Файл": Печать

 Контекстное меню: Щелкнуть правой кнопкой мыши на ярлыке вкладки «Модель» или «Лист» и выбрать «Печать».

 Командная строка: печать

Используется для задания параметров устройства печати, носителя (бумаги), и последующего вывода чертежа на печать. Название диалогового окна «Печать» содержит имя текущего листа.

При выборе кнопки «Развернуть окно» в диалоговом окне «Печать» отображаются дополнительные параметры печати.

Наборы параметров листа

Список ранее сохраненных именованных наборов параметров листов рисунков. Существует возможность создать новый именованный набор параметров листа; для этого следует нажать кнопку «Добавить» в диалоговом окне «Печать».

Имя

Имя текущего набора параметров.

Добавить

Отображает диалоговое окно "Добавление набора параметров листа", позволяющего сохранить выбранные параметры текущего листа в именованном наборе параметров. Параметры страницы можно изменит через "Диспетчер наборов параметров листов".

Принтер/плоттер

Сведения о сконфигурированном устройстве печати для листов.

Если выбранный плоттер не поддерживает формат текущего листа, выдается сообщение об этом. Тогда необходимо задать другой (стандартный или нестандартный) формат листа.

Имя

Список доступных PC3 файлов или устройств печати для вывода на печать текущего листа. Различить типы устройств печати (системные принтеры или плоттеры) можно по значку, стоящему в списке перед именем.

Значок PC3-файла: Определяет PC3 файлы.

Значок системного принтера: Определяет системный принтер.

Свойства

Отображает Редактор параметров плоттера (редактор PC3), в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя.

После внесения изменений в PC3-файл открывается диалоговое окно "Изменения в файле параметров плоттера".

Плоттер

Устройство печати для текущего набора параметров листа.

Подключение

Физическое размещение выбранного устройства печати для текущего набора параметров листа.

Описание

Текстовое пояснение к устройству печати для текущего набора параметров листа. Для редактирования пояснения применяется Редактор параметров плоттера.

Вывод в файл

Вывод в файл (а не на плоттер или принтер). Путь для размещения файлов чертежей по умолчанию задается в диалоговом окне "Настройка" (вкладка "Печать/Публикация"), в поле "Расположение файлов чертежей по умолчанию".

При выборе опции «Печать в файл» после нажатия «ОК» отображается диалоговое окно «Поиск файла чертежа».

Образец

Контур действительной области черчения на выбранном формате листа. На образце подписаны размеры формата листа и обозначена область печати.

Формат листа

Список стандартных форматов, разрешенных для применения на выбранном устройстве. Если плоттер еще не выбран, в списке перечислены все поддерживаемые форматы.

Если выбранный плоттер не поддерживает формат текущего листа, выдается сообщение, и определяется другой формат листа.

Сразу после создания PC3-файла параметров плоттера (в Мастере установки плоттеров) устройство настраивается на свой формат по умолчанию. Подробнее о Мастере установки плоттеров см. раздел Настройка плоттеров и принтеров документа Руководство по драйверам и устройствам. Заданный в диалоговом окне «Параметры листа» формат сохраняется вместе с листом и имеет приоритет перед указанным в PC3-файле.

Область печати, определенная в соответствии с типом печатающего устройства и форматом листа, выделяется пунктирной линией.

При выводе в растровый формат (например, в BMP- или TIFF-файл) размеры чертежа отображаются не в дюймах/миллиметрах, а в пикселах.

Количество экземпляров

Определяет количество выводимых на печать экземпляров. Опция не доступна при печати в файл.

Печатаемая область

Задание выводимой на печать части рисунка. Опция «Что печатать» определяет, какая часть рисунка будет напечатана.



Лист/Лимиты

Печатаются все объекты в пределах области печати. Началом чертежа служит точка листа с координатами 0,0.

На вкладке «Модель» опция называется «Лимиты». Выводится область рисунка, заключенная в его лимитах. Если вид на текущем видовом экране отличен от вида в плане, опция работает аналогично опции «Границы».

Границы

Вывод на плоттер той части рисунка, которая в данный момент содержит объекты. Печатаются все объекты текущего пространства. Рисунок может быть регенерирован для пересчета границ перед печатью.

Показать

Печать текущего видового экрана (для вкладки «Модель») или вида пространства листа.

Вид

Печать вида, предварительно описанного и сохраненного командой ВИД. Имя вида выбирается из списка. Если в рисунке нет именованных видов, опция недоступна.

При выборе опции «Вид» рядом появляется список всех доступных в данном рисунке именованных видов. Имя вида выбирается из списка.

Рамка

Вывод фрагмента рисунка, ограниченного прямоугольной рамкой. После выбора рамки кнопка "Рамка" становится доступной. Нажав кнопку «Рамка», пользователь либо указывает два противоположных угла на экране, либо вводит их координаты.

Первый угол: Указать точку

Противоположный угол: Указать точку

Смещение от начала

Определяет смещение области печати относительно левого нижнего угла печатаемой страницы или края бумаги, в зависимости от установки параметра «Отсчет смещения чертежа» (диалоговое окно «Настройка», вкладка «Печать/Публикация»). Выбранный вариант смещения приводится в круглых скобках после названия группы опций "Смещение от начала" в диалоговом окне "Печать".

Значение опции (в скобках) добавляется к заголовку группы «Смещение от начала» окна «Печать». При выборе другого печатающего устройства область печати может измениться.

Существует возможность принудительно сместить чертеж по осям X, Y. Смещения задаются в установленных для чертежа единицах (дюймах или миллиметрах).

Центрировать

Автоматическое определение смещений по X и Y так, чтобы чертеж оказался в центре листа.


Опция не доступна для подшивки.

X

Смещение по X от точки, определяемой текущим значением опции «Отсчет смещения чертежа».

Y

Смещение по Y от точки, определяемой текущим значением опции «Отсчет смещения чертежа».

Масштаб чертежа

Управление масштабом выводимых на печать единиц рисунка. По умолчанию для листа устанавливается масштаб 1:1. Для вкладки «Модель» по умолчанию устанавливается значение масштаба «Вписать».

Вписать

Значения в полях «Масштаб», «мм =» и «ед.рис.» рассчитываются автоматически.

Масштаб

Точное значение масштаба печати. Пользовательский является нестандартным масштабом. Он задается путем указания соответствия между дюймами (миллиметрами) на чертеже и единицами рисунка.

Примечание  Можно изменить список масштабов с помощью команды СПИСМАСШТРЕД.

Дюйм =/мм =/пиксел =

Определяет соответствие установленного числа единиц чертежа в дюймах, миллиметрах или пикселах единицам рисунка.

Дюйм/мм/пиксел

Задание дюймов или мм для отображения единиц в диалоговом окне "Печать". Значение по умолчанию зависит от формата листа и изменяется при каждом выборе нового формата. Значение в пикселах доступно только при выборе растрового вывода.

Ед.рис.

Определяет соответствие единиц рисунка установленному числу единиц чертежа в дюймах, миллиметрах или пикселах.

Масштабировать веса линий

Масштабирование весов линий вместе с другими линейными параметрами. Веса линий, как правило, обозначают ширину линий на готовом чертеже независимо от масштаба печати.

Образец

Вызов команды ПРЕДВАР для предварительного просмотра рисунка на экране в таком виде, в каком он появится на бумаге. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Печать» нажать ESC или ENTER,либо щелкнуть правой кнопкой и выбрать из контекстного меню пункт «Выход».

Применить к листу

Сохранение настроек печати для текущего листа.

Дополнительно

Управляет отображением дополнительных параметров в диалоговом окне "Печать".



Таблица стилей печати

ВЭкраны с раскрашиванием



Опции печати

Ориентация рисунка

Таблица стилей печати

Установка текущей таблицы стилей печати, редактирование имеющихся и создание новых таблиц.

Имя

Список таблиц стилей печати, доступных для рисунка. Выбранная в списке таблица назначается текущей.

Если выбрать «Новая», вызывается Мастер стилей печати; в котором можно создать новую таблицу. Вид Мастера определяется типом стилей печати, используемых в текущем рисунке (цветозависимые или именованные).

Изменить

Вызов диалогового окна Редактор таблиц стилей печати, где производится просмотр и редактирование стилей, входящих в назначенную таблицу.

ВЭкраны с раскрашиванием

Задание способа вывода на печать и качества печати раскрашенных и тонированных видовых экранов, а также разрешения при печати (т/дюйм).

Способ вывода

Способ вывода видов на печать. Для того чтобы задать этот параметр для видового экрана на листе, нужно выбрать видовой экран, а затем из меню «Сервис» выбрать «Свойства».

Для видового экрана на вкладке «Модель» существует возможность выбора одного из следующих параметров:

Обычный: Объекты выводятся на печать так же, как они выглядят на экране.

Каркас: На печать выводятся только контуры объектов независимо от того, как они выглядят на экране.

Скрытие линий: Скрытые линии на печать не выводятся, независимо от того, видны ли они на экране.

Тонирование: Выполняется печать объектов с тонированием независимо от того, как они выглядят на экране.

Качество

Задание разрешения для печати раскрашенных и тонированных видовых экранов.

Для видового экрана существует возможность выбора одного из следующих параметров:

Черновое: Тонированные и раскрашенные виды пространства модели печатаются в каркасном режиме.

Просмотр: Тонированные и раскрашенные виды пространства модели печатаются с разрешением 1/4 от текущего разрешения устройства печати, максимум 150 т/дюйм.

Нормальное: Тонированные и раскрашенные виды пространства модели печатаются с разрешением 1/2 от текущего разрешения устройства печати, максимум 300 т/дюйм.



Презентационное: Тонированные и раскрашенные виды пространства модели печатаются с текущим разрешением устройства печати, максимум 600 т/дюйм.

Максимум: Тонированные и раскрашенные виды пространства модели печатаются с текущим разрешением устройства печати без установки максимального ограничения.

Пользовательское: Тонированные и раскрашенные виды пространства модели печатаются с разрешением, которое задается в поле "Т/дюйм". Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати.

Т/дюйм

Задание разрешения (т/дюйм) для печати раскрашенных и тонированных видов. Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати. Данное поле доступно для редактирования, только если в списке «Качество» выбрано «Пользовательское».

Опции печати

Параметры, относящиеся к весам линий, стилям печати, раскрашенным видовым экранам и порядку вывода объектов на печать.

Фоновая печать

Указывает, что печать идет в фоновом режиме (системная переменная BACKGROUNDPLOT).

Учитывать веса линий

Печать с учетом весов линий, назначенных объектам и слоям.

Учитывать стили печати

Печать с учетом стилей печати, назначенных объектам и слоям. При выборе данной опции автоматически активизируется также опция «Учитывать веса линий».

Объекты листа последними

Печать объектов пространства модели в первую очередь. При положительном ответе первыми выводятся объекты пространства листа.

Скрывать объекты листа

Применение команды СКРЫТЬ к объектам на видовых экранах листа. Доступно только для вкладок-листов. Опция воздействует на линии только в момент печати и просмотра перед печатью.

Штемпель вкл

Включение режима нанесения штемпелей. Наносит штемпель в определенном углу каждого рисунка и/или записывает соответствующую информацию в файл журнала.

Подробнее о параметрах штемпелей см. описание диалогового окна "Штемпель чертежа", в котором можно задать информацию, проставляемую на штемпеле например, имя рисунка, дату и время, масштаб рисунка и т.д.


Для открытия диалогового окна « Штемпель чертежа» следует поднять флажок «Штемпель вкл» и нажать кнопку «Параметры штемпеля».

Диалоговое окно "Штемпель чертежа" можно также получить, нажав кнопку "Штемпели чертежей" на вкладке "Печать/Публикация"диалогового окна "Настройка".

Параметры штемпеля

Отображает диалоговое окно "Штемпель чертежа", если установлен флажок "Штемпель вкл".



Сохранить параметры

Сохранение всех изменений параметров, произведенных в диалоговом окне «Печать», на листе.

Ориентация чертежа

Задание ориентации рисунка для плоттеров, поддерживающих ее книжный и альбомный варианты. Текущая ориентация листа иллюстрируется значком. Буква на значке символизирует поворот рисунка.

Книжная

Верх и низ рисунка соответствуют короткой стороне листа.

Альбомная

Верх и низ рисунка соответствуют длинной стороне листа.

Перевернуть

Поворот рисунка на 180 градусов.

Значок

Указывает ориентацию, выбранной бумаги, и задает ориентацию рисунка на странице как буквы на бумаге.

Примечание  Ориентацию рисунка можно задать также в системной переменной PLOTROTMODE.

Свернуть окно

Скрытие дополнительных возможностей диалогового окна «Печать»:



Таблица стилей печати

ВЭкраны с раскрашиванием

Опции печати

Ориентация рисунка



---

---
