Мастер стилей печати

Д Команды

Меню "Файл": "Диспетчер стилей печати"

Командная строка: диспстиль

Мастер стилей печати предназначен для создания новых таблиц стилей печати. В этих таблицах хранятся описания имеющихся стилей, которые могут быть назначены объектам. Результатом работы Мастера является STB- или CTB-файл (в зависимости от типа создаваемой таблицы). Для редактирования таких файлов используется Редактор таблиц стилей печати. Для использования новой таблицы стилей печати на вкладке "Печать/Публикация" диалогового окна "Настройка" необходимо выбрать соответствующий тип стилей печати (именованные или цветозависимые).

Таблицу стилей печати можно создать либо "с нуля", либо на основе уже существующей таблицы, либо путем импорта параметров печати из CFG-файла AutoCAD Release 14, PCP- или PC2-файла.

Таблицу стилей печати можно создать либо «с нуля», либо на основе уже существующей таблицы, либо путем импорта параметров печати из PCP-, PC2- или CFG-файла.

Стили в таблице могут быть именованными или цветозависимыми. Количество стилей в таблице именованных стилей печати любое; файл имеет расширение .stb. В таблице цветозависимых стилей печати всегда содержатся 255 стилей печати, которым соответствуют 255 цветов рисунка; файл имеет расширение .ctb. В настройках программы можно задать, какой тип стилей печати должен использоваться для вновь создаваемых рисунков или рисунков, созданных в предыдущих версиях программы pre-AutoCAD 2000 и сохраненных в формате более поздней версии.

МАСТЕРЛИСТ Команда

М Команды

МАСТЕРЛИСТ Команда

Создание нового листа, задание параметров листа и печати

Меню "Вставка": "Лист"

"Мастер компоновки"

Меню "Сервис": "Мастера"

"Компоновка листа"

Командная строка: мастерлист

Отобразится диалоговое окно Мастера компоновки листа.

Темы:

Мастер компоновки листа

МАСТЕРПЕЧ Команда

М Команды

МАСТЕРПЕЧ Команда

Вызов Мастера импорта параметров печати из PCP- и PC2-файлов для вкладки «Модель» или текущего листа

Меню "Сервис": "Мастера"

"Импорт параметров печати"

Командная строка: мастерпеч

При вызове команды МАСТЕРПЕЧ открывается мастер импорта параметров печати из PCP или PC2. Из этих файлов можно импортировать значения таких параметров, как область черчения, угол поворота и отступ чертежа, оптимизация, формат листа, масштаб и присвоения перьев.

Пользователь должен указать имя PCP- или PC2-файла конфигурации для импорта. Параметры перед импортом можно просматривать и изменять. Параметры печати применяются к вкладке «Модель» или к текущему листу.

МАТЕРИАЛ Команда

М Команды

МАТЕРИАЛ Команда

Управление материалами системы тонирования

Панель Тонирование:

Меню "Вид": "Тонирование"

"Материалы"

Командная строка: материал

Отобразится диалоговое окно "Материалы".

Темы:

Диалоговое окно «Материалы»

Диалоговое окно «Новый стандартный материал» («Изменение стандартного материала»)

Диалоговое окно «Положение текстуры»

Диалоговое окно «Новый материал Гранит» («Изменение материала Гранит»)

Диалоговое окно «Новый материал Мрамор» («Изменение материала Мрамор»)

Диалоговое окно «Новый материал Дерево» («Изменение материала Дерево»)

Диалоговое окно «Присвоение по Индексу цветов AutoCAD»

Диалоговое окно «Присвоение по слою»

MAXACTVP Системная переменная

M Системные переменные

MAXACTVP Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Устанавливает максимальное количество видовых экранов, которые могут быть активны одновременно . Переменная MAXACTVP не оказывает влияния на число видовых экранов, выводимых на печать.

MAXSORT Системная переменная

M Системные переменные

MAXSORT Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

1000

Устанавливает максимальное количество имен символов или имен файлов, которое можно отсортировать с помощью команд вывода списков . Если количество элементов списка превышает это значение, список не сортируется.

MBUTTONPAN Системная переменная

M Системные переменные

MBUTTONPAN Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет действиями третьей кнопки или колесика на устройстве указания. .

0		Поддерживает операцию, определенную в файле адаптации (CUI)
1		Выполняет панорамирование путем нажатия третьей кнопки (колесика) и последующего перемещения мыши

MEASUREINIT Системная переменная

M Системные переменные

MEASUREINIT Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Зависит от страны/региона

Определяет, какая система единиц по умолчанию (британская или метрическая) используется в рисунке, созданном на основе простейшего шаблона . В частности, системная переменная MEASUREINIT определяет, какой файл образца штриховки и типа линии используется. Файл Drawing1.dwg, открывающийся при запуске программы, является рисунком, созданным с помощью простейшего шаблона.

0		Британские единицы; использует файлы образцов штриховки и типов линий, заданные в элементах реестра ANSIHatch и ANSILinetype
1		Метрические единицы; использует файлы образцов штриховки и типов линий, заданные в элементах реестра ISOHatch и ISOLinetype

MEASUREMENT Системная переменная

M Системные переменные

MEASUREMENT Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Определяет, какие единицы используются в файлах образцов штриховки или типов линий текущего рисунка .

0		Британские единицы; использует файлы образцов штриховки и типов линий, заданные в элементах реестра ANSIHatch и ANSILinetype
1		Метрические единицы; использует файлы образцов штриховки и типов линий, заданные в элементах реестра ISOHatch и ISOLinetype

МЕНЮ Команда

М Команды

МЕНЮ Команда

Загружает файл адаптации

Командная строка: меню

Отобразится диалоговое окно "Выбор файла адаптации" (стандартное диалоговое окно выбора файлов). Введите или выберите имя файла адаптации. При нажатии ENTER или "Открыть" загружается выбранный файл.

Файл адаптации - это файл на основе XML, содержащий меню, панели инструментов, палитры инструментов и прочие элементы интерфейса, которые можно настроить.

Пользователь может создать собственный файл меню и загрузить его с помощью МЕНЮ или CUI.

МЕНЮВЫГР Команда

М Команды

МЕНЮВЫГР Команда

Выгружает файлы частичной адаптации

Командная строка: нпивыгр

Отобразится диалоговое окно "Загрузка/выгрузка адаптаций", параметры которого совпадают с параметрами команды МЕНЮЗАГР. Единственное различие между этими командами — содержание запросов командной строки.

Если системной переменной FILEDIA присвоено значение 0 (откл), команда МЕНЮВЫГР выдает в командной строке следующий запрос.

Введите имя адаптируемой группы для выгрузки: Введите имя

МЕНЮЗАГР Команда

М Команды

МЕНЮЗАГР Команда

Загрузка фрагментов меню

Командная строка: нпизагр

Отобразится диалоговое окно "Загрузка/выгрузка адаптаций".

Темы:

Диалоговое окно "Загрузка/выгрузка адаптаций"

МЕНЮЗАГР вариант для командной строки

М Команды

МЕНЮЗАГР вариант для командной строки

Если системной переменной FILEDIA присвоено значение 0 (откл), команда МЕНЮЗАГР выдает в командной строке следующий запрос.

Введите имя файла адаптации, который необходимо загрузить: Введите имя файла

MENUCTL Системная переменная

M Системные переменные

MENUCTL Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет переключением страниц экранного меню .

0		Страницы экранного меню не переключаются при вводе команд с клавиатуры
1		Страницы экранного меню переключаются при вводе команд с клавиатуры

MENUECHO Системная переменная

M Системные переменные

MENUECHO Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

Не сохранен

Устанавливает битовый код управления эхо-выводом и запросами меню . Код является суммой следующих значений:

1		Подавляет эхо-вывод пунктов меню (переключатель в меню ^P)
2		Подавляет системные запросы во время выполнения команд из меню
4		Подавляет переключателя ^P эхо-вывода пунктов меню
8		Отображает все выводимые и вводимые строки (режим отладки для макросов DIESEL)

MENUNAME Системная переменная

M Системные переменные

MENUNAME Системная переменная

Тип:

Сохранен в:

Начальное значение:

(Только чтение)

строковый

реестр

"имя_файла_адаптации"

Хранит имя файла адаптации, включая путь .

MIRRTEXT Системная переменная

M Системные переменные

MIRRTEXT Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Управляет отображением текста с помощью команды ЗЕРКАЛО .

0		Сохраняет направление текста
1		Зеркально отображает текст

МЛИНИЯ Команда

М Команды

МЛИНИЯ Команда

Создание нескольких параллельных отрезков

Меню "Рисование": Мультилинии

Командная строка: млиния

Текущие настройки: Расположение = текущее, масштаб = текущий, стиль = текущий

Начальная точка или [Выравнивание/Масштаб/Стиль]: Указать точку или ввести параметр

Начальная точка

Задание следующей вершины мультилинии.

Следующая точка:

Следующая точка или [Отменить]: Указать точку или ввести о

При создании мультилинии из двух или нескольких сегментов в запрос будет добавлен параметр "Замкнуть".

Следующая точка или [Замкнуть/Отменить]: Указать точку или задать опцию

Следующая точка

Сегмент мультилинии строится до указанной точки с использованием текущего стиля; далее выдаются запросы указания следующих точек.

Отменить

Отмена ввода последней вершины мультилинии. Отобразится предыдущий запрос.

Замкнуть

Последний сегмент мультилинии соединяется с первым, и мультилиния замыкается.

Выравнивание

Определение положения указываемых точек относительно всей мультилинии.

Тип расположения [Верх/Центр/Низ] <текущий>: Ввести параметр или нажать ENTER

Сверху

Мультилиния рисуется ниже курсора; через указанные точки проходит линия с наибольшим положительным смещением.

Центр

Мультилиния центрируется относительно курсора; указываемые точки соответствуют нулевому смещению (смещение элементов задается в диалоговом окне «Свойства элементов» команды MLSTYLE).

Снизу

Мультилиния рисуется выше курсора; через указанные точки проходит линия с наибольшим отрицательным смещением.

Масштаб

Управление шириной мультилинии. Данный масштаб не влияет на масштаб типа линий.

Масштаб мультилинии <текущий>: Ввести масштаб или нажать ENTER

Ширина мультилинии, заданная в ее описании, умножается на масштаб. При масштабе, равном 2, мультилиния вдвое шире, чем указано в описании. Если масштаб отрицателен, мультилиния переворачивается, а ширина определяется абсолютной величиной масштаба. Если масштаб равен 0, мультилиния сжимается в одну линию. Подробнее о стилях мультилиний см. описание команды MLSTYLE.

Стиль

Задает стиль для мультилинии. См. раздел Построение мультилинийруководства пользователя и описание команды МЛСТИЛЬ.

Имя стиля мультилиний или [?]: Введите имя или ?

Имя стиля

Стиль должен быть загружен или описан в библиотечном MLN-файле.

? — Список стилей

Вывод списка загруженных стилей мультилиний

МЛРЕД Команда

М Команды

МЛРЕД Команда

Редактирует пересечения мультилиний, разрывы и вершины

Меню "Изменить": "Объект"

"Мультилинии"

Командная строка: млред

Откроется диалоговое окно "Редактирование мультилинии".

Если в ответ на подсказку "Команда:" ввести -млред, будет вызван вариант команды МЛРЕД, использующий интерфейс командной строки.

Темы:

Диалоговое окно «Редактирование мультилинии»

командная строка МЛРЕД

МЛСТИЛЬ Команда

М Команды

МЛСТИЛЬ Команда

Создает, изменяет и управляет стилями мультилиний

Меню "Формат": Стили мультилиний

Командная строка: млстиль

Отображает диалоговое окно "Стиль мультилинии".

Темы:

Диалоговое окно "Стиль мультилинии"

Диалоговое окно "Создание стиля мультилинии"

Диалоговые окна работы со стилями мультилиний

Диалоговое окно «Загрузка стилей мультилиний»

МН-УГОЛ Команда

М Команды

МН-УГОЛ Команда

Построение равносторонних многоугольников в виде замкнутых полилиний

Панель Рисование:

Меню "Рисование": Мн-угол

Командная строка: мн-угол

Введите число сторон <текущее>: Ввести значение от 3 до 1024 или нажать ENTER

Укажите центр многоугольника или [Кромка]: Указать точку (1) или нажать e

Центр многоугольника

Положение центра многоугольника.

Ввести параметр [Вписанный в окружность/Описанный вокруг окружности] <текущий>: Ввести в или о или нажать ENTER

Вписанный в окружность

Задание радиуса окружности, на которой лежат вершины многоугольника.

Радиус окружности: Указать точку (2) или задать значение

При указании радиуса при помощи устройства указания одновременно задаются и радиус, и угол поворота многоугольника. При вводе радиуса с клавиатуры нижняя сторона многоугольника строится в соответствии с текущим углом поворота шаговой привязки.

Описанный вокруг окружности

Задание расстояния от центра многоугольника до середин его сторон.

Радиус окружности: Задать расстояние

Кромка

Определение многоугольника заданием конечных точек одной из его сторон.

Первая конечная точка стороны: Указать точку (1)

Вторая конечная точка стороны: Указать точку (2)

МНОГОРАЗ Команда

М Команды

МНОГОРАЗ Команда

Многократное повторение последующей команды

Командная строка: многораз

Имя команды для повторения:

Заданная пользователем команда повторяется до тех пор, пока пользователь не нажмет ESC. Поскольку команда МНОГОРАЗ повторяет только имя команды, все параметры повторяемой команды нужно вводить при каждом ее вызове.

Команда МНОГОРАЗ не работает с командами, использующими диалоговые окна.

Примечание Команда МНОГОРАЗ не может также использоваться в качестве аргумента для функции command на языке AutoLISP®.

МОДЕЛЬ Команда

М Команды

МОДЕЛЬ Команда

Переключение из пространства листа на видовой экран пространства модели

Командная строка: модель

Команды выполняются в пространстве модели и в пространстве листа. В пространстве модели (на вкладке «Модель») выполняется разработка и рисование двумерных рисунков и трехмерных моделей. Пространство листа (вкладки «Лист») используется для окончательной компоновки и подготовки рисунка к выводу на печать.

При работе на листе можно ввести в командной строке команду модель для установки последнего видового экрана на листе текущим и работы с ним в пространстве модели, не переключаясь на вкладку «Модель». Переключиться в пространство модели можно двойным щелчком мыши на видовом экране; для переключения обратно в пространство листа достаточно дважды щелкнуть мышью на области пространства листа.

MODEMACRO Системная переменная

M Системные переменные

MODEMACRO Системная переменная

Тип:

Сохранен в:

Начальное значение:

строковый

Не сохранен

Отображает текстовую последовательность в статусной строке; например, имя текущего рисунка, время и дата или специальные режимы. .

Для отображения текстовой строки используйте системную переменную MODEMACRO, или специальные текстовые строки, написанные на макроязыке DIESEL, для периодического их обновления макросом с учетом условий, определенных пользователем.

МПОВТОРИТЬ Команда

М Команды

МПОВТОРИТЬ Команда

Отмена действия нескольких команд ОТМЕНИТЬ или О

Панель Стандартная

Командная строка: мповторить

Количество операцийКоличество операций или [Все/Последний]: Задать опцию, ввести положительное число или нажать ENTER

Количество операций
Повтор заданного количества отмененных операций.

Все
Повтор всех предыдущих отмененных операций.

Последний
Повтор последнего отмененного действия.

MSOLESCALE Системная переменная

M Системные переменные

MSOLESCALE Системная переменная

Тип:

Сохранен в:

Начальное значение:

вещественный

рисунок

1.0

Управляет размером объектов OLE, в которых текст вставлен в пространство модели . MSOLESCALE управляет только исходным размером. Если значение масштабного коэффициента изменяется, это не влияет на имеющиеся в рисунке OLE-объекты.

Положительные значения масштаба по значению

Нулевые значения масштаба по значению системной переменной DIMSCALE

МТЕКСТ Команда

М Команды

МТЕКСТ Команда

Создает абзацы текста как единый объект многострочного текста

Панель Рисование:

Меню "Рисование": "Текст"

"Многострочный текст"

Указывающее устройство: Дважды щелкните объект многострочного текста.

Командная строка: мтекст

Текущий текстовый стиль: текущий Высота текста: текущая

Первый угол:

Противоположный угол или [Высота/Выравнивание/Межстрочный интервал/Поворот/Стиль/Ширина]:

После того, как указана точка для противоположного угла, откроется текстовый редактор, используемый в месте редактирования.

Если задать одну из опций или в ответ на подсказку "Команда:" ввести -мтекст, команда МТЕКСТ обойдет текстовый редактор, применяемый в месте редактирования, и будет вызван ее вариант, использующий интерфейс командной строки.

Темы:

Текстовый редактор, используемый в месте редактирования

Диалоговое окно «Отступы и табуляция»

Диалоговое окно "Маска заднего плана"

Диалоговое окно «Замена»

Диалоговое окно «Свойства дробного текста»

Диалоговое окно «Автоформат дробного текста»

МТЕКСТ вариант для командной строки

Символы и специальные знаки

МТЕКСТ вариант для командной строки

М Команды

МТЕКСТ вариант для командной строки

Если в ответ на подсказку "Команда:" ввести ?мтекст, команда МТЕКСТ обойдет текстовый редактор, применяемый в месте редактирования, и будет вызван ее вариант, использующий интерфейс командной строки.

Текущий текстовый стиль: текущий Высота текста: текущая

Первый угол:

Противоположный угол или [Высота/Выравнивание/Межстрочный интервал/Поворот/Стиль/Ширина]:

Противоположный угол

Размер и расположение многострочного текста обрисовываются рамкой, следующей за курсором при указании противоположного угла с помощью мыши. Стрелки внутри рамки указывают направление распространения текста абзаца.

Высота

Задание высоты шрифта, используемого для многострочного текста.

Высота <текущая>:

По умолчанию принимается высота текущего стиля (если она не равна нулю); иначе значение системной переменной TEXTSIZE. Высота текста выражается в единицах рисунка. Измененное значение высоты заносится в переменную TEXTSIZE.

Выравнивание

Задает выравнивание нового или выделенного текста относительно его контура. К вновь создаваемым текстам по умолчанию применяется выравнивание «Вверх влево». Доступные режимы выравнивания и распространения задаются опциями и базируются на девяти точках рамки. Эти точки зависят от первой точки, которая была указана при создании рамки. В горизонтальном направлении текст может центрироваться, либо выравниваться влево или вправо. При выравнивании абзаца и разбиении его на строки учитываются все пробелы. Текст может распространяться от середины, верхней или нижней границы абзаца с учетом верхней и нижней границ текста.

Выравнивание [ВЛ/ВЦ/ВП/СЛ/СЦ/СП/НЛ/НЦ/НП] <ВЛ>:

Параметры выравнивания

Флажок

Расшифровка

TL		Вверху слева
TC		Вверх по центру
TR		Вверху справа
ML		По середине влево
MC		По середине по центру
MR		По середине вправо
BL		Вниз влево
BC		Вниз по центру
BR		Внизу справа

<

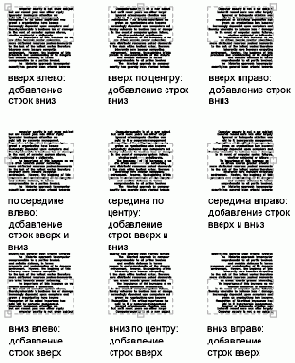

На следующем рисунке приведены примеры каждого из режимов выравнивания.

Межстрочный интервал

Задание значения межстрочного интервала для текста. Межстрочный интервал определяет расстояние по вертикали между базовыми линиями двух соседних строк текста.

Примечание Рекомендуется задавать точное значение межстрочного интервала, если команда МТЕКСТ используется для создания таблиц. Чтобы строки текста не накладывались друг на друга, его высота не должна превышать заданный межстрочный интервал.

Укажите способ задания межстрочного интервала [Минимум/Точно] <текущий>:

Минимум

Автоматический подбор интервала, исходя из размера самого высокого символа строки. Опция «Минимум» обеспечивает увеличение межстрочного интервала при использовании более высоких строк.

Задайте множитель или значение межстрочного интервала <текущий>:

Множитель: Устанавливает межстрочный интервал, кратный одинарному интервалу.

Одинарный межстрочный интервал равен 1.66 высоты символов. Кроме того, значение межстрочного интервала можно ввести, как число, за которым следует x (для обозначения коэффициента, на который умножается одинарный интервал). Например, для задания одинарного интервала необходимо ввести 1x, для задания двойного 2x.

Расстояние: Устанавливает межстрочный интервал по абсолютному значению в единицах рисунка. Абсолютные значения можно задавать в интервале от 0.0833 (0.25x) до 1.3333 (4x).

Точно

Использование одинакового интервала между всеми строками многострочного текстового объекта. Интервал зависит от высоты текста или текстового стиля.

Задайте множитель или значение межстрочного интервала <текущий>:

Множитель: Устанавливает межстрочный интервал, кратный одинарному интервалу.

Одинарный межстрочный интервал равен 1.66 высоты символов. Кроме того, значение множителя для межстрочного интервала можно ввести, как число, за которым следует x (для обозначения коэффициента, на который умножается одинарный интервал). Например, для задания одинарного интервала необходимо ввести 1x, для задания двойного 2x.

Расстояние: Устанавливает межстрочный интервал по абсолютному значению в единицах рисунка. Абсолютные значения можно задавать в интервале от 0.0833 (0.25x) до 1.3333 (4x).

Поворот

Угол поворота рамки текста.

Угол поворота <текущий>: Указать точку или задать значение

Углом поворота считается угол между осью X и отрезком, соединяющим предыдущую точку (по умолчанию 0,0,0) и указанную точку.

Предыдущий запрос продолжает отображаться до тех пор, пока не будет задан противоположный угол контур текста.

Стиль

Текстовый стиль для многострочного текста.

Имя стиля или [?] <текущий>:

Имя стиля

Задание имени текстового стиля. Для задания и сохранения текстового стиля можно воспользоваться командой STYLE.

? — Список стилей

Вывод списка имен текстовых стилей и их характеристик.

Предыдущий запрос продолжает отображаться до тех пор, пока не будет задан противоположный угол контур текста.

Ширина

Задание ширины рамки текста.

Ширина: Указать точку или задать значение

Если указана точка, шириной считается расстояние от нее до точки вставки текста. Соответствие каждой строки многострочного текста заданной ширине обеспечивается переносом слов. Если задана нулевая ширина, перенос слов отключается, и весь многострочный текст записывается в одну строку. Для перехода на новую строку используется клавиша ENTER. Для завершения команды нужно в ответ на запрос МТЕКСТ нажать ENTER.

MTEXTED Системная переменная

M Системные переменные

MTEXTED Системная переменная

Тип:

Сохранен в:

Начальное значение:

строковый

реестр

«Встроенный»

Устанавливает имя приложения, используемого для работы с многострочными текстовыми объектами . Для команды МТЕКСТ можно задать другой текстовый редактор. Если для системной переменной MTEXTED установить значение "встроенный" или 0, отобразится текстовый редактор, используемый в месте редактирования. Для ввода в MTEXTED пустого значения следует ввести точку (.). Если задано имя и путь к исполняемому файлу другого текстового редактора, вместо этого отобразится имя и путь к файлу.

Если длина многострочного текста не превышает 80 символов, можно ввести :lisped, чтобы воспользоваться редактором LISP.

В текстовых редакторах, отличных от встроенного, отображаются символы форматирования.

MTEXTFIXED Системная переменная

M Системные переменные

MTEXTFIXED Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Устар. . Сохранение в продукте для поддержания целостности сценариев.

Эта системная переменная не влияет на обработку текста в текстовом редакторе, используемом в месте редактирования, который отображается с помощью команды МТЕКСТ, если для системной переменной MTEXTED установлено значение "Встроенный".

0		Отображает редактор многострочного текста и текст, расположенный внутри него, в соответствии с размером и расположением многострочного текстового объекта внутри рисунка. Слишком большой или маленький текст отображается, соответственно, с максимальным или минимальным размером окна.
1		Отображает редактор многострочного текста в фиксированном положении и заданного размера, с учетом настройки при последнем использовании, а текст внутри него - в соответствии с заданной высотой.

MTJIGSTRING Системная переменная

M Системные переменные

MTJIGSTRING Системная переменная

Тип:

Сохранен в:

Начальное значение:

строковый

реестр

«abc»

Определяет содержимое образца текста, отображаемого в месте курсора при запуске команды МТЕКСТ . Строка отображается с использованием текущих шрифта и размера. Допустимая длина строки — до десяти символов (цифр и букв). Если строка-образец не нужна, следует ввести точку (.).

МТРЕД Команда

М Команды

МТРЕД Команда

Редактирует многострочный текст

Командная строка: мтред

Выберите многострочный текст:

Открывается диалоговое окно «Текстовый редактор, используемый в месте редактирования».

МВСТАВИТЬ Команда

М Команды

МВСТАВИТЬ Команда

Множественная вставка блоков с расположением их в узлах прямоугольного массива

Командная строка: мвставить

Имя блока или [?]: Введите имя или ? для вывода списка блоков, определенных в настоящий момент в рисунке, или введите ~ для отображения диалогового окна "Выбор файла рисунка"

Примечание Эта команда, в отличие от команды ВСТАВИТЬ, не позволяет расчленять блок при вставке путем ввода звездочки (*) перед именем блока.

Точка вставки или [Масштаб/X/Y/Z/Поворот/ПМасштаб/PX/PY/PZ/ППоворот]: Указать точку или ввести параметр

Опции команды при выборе точки вставки служат для указания масштаба и угла поворота заранее, до ввода точки вставки. Это бывает полезно при перетаскивании блока, масштаб которого должен быть отличен от 1 (или угол поворота — от 0). При вводе одного из параметров необходимо задать расстояние для параметров масштаба или угла поворота в соответствии с запросами.

Блоки, вставленные командой МВСТАВИТЬ, нельзя расчленить.

Точка вставки

Задание положения блоков.

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Задание масштабов по осям X и Y.

Введите масштаб по оси Y <равен масштабу по X>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Введите значение или укажите две точки для определения поля, ширина и высота которого обозначают расстояние между рядами и столбцами

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Угол

Задание масштабного коэффициента по точке вставки блока и противоположному углу.

Противоположный угол: Указать точку

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

XYZ

Задание масштабов по осям X, Y и Z

Укажите масштаб по оси X или [Угол] <1>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Если введено у, необходимо указать противоположную угловую точку. Масштабные коэффициенты по X и Y определяются из точки вставки блока и второго указанного угла.

Масштаб по оси Y или <равен масштабу по X>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Введите масштаб по оси Z <равен масштабу по X>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Масштаб

Задание масштабных коэффициентов блока по осям X, Y и Z. По оси Z используется абсолютное значение введенной величины.

Масштаб по осям X, Y и Z: Ввести ненулевое значение

Точка вставки:

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Введите значение или укажите две точки для определения поля, ширина и высота которого обозначают расстояние между рядами и столбцами

При задании более одного ряда отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

X

Задание масштабного коэффициента по оси X.

Масштаб по оси X: Ввести ненулевое значение

Точка вставки:

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Введите значение или укажите две точки для определения поля, ширина и высота которого обозначают расстояние между рядами и столбцами

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Y

Задание масштабного коэффициента по оси Y.

Масштаб по оси Y: Ввести ненулевое значение

Точка вставки:

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Введите значение или укажите две точки для определения поля, ширина и высота которого обозначают расстояние между рядами и столбцами

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Z

Задание масштабного коэффициента по оси Z.

Масштаб по оси Z: Ввести ненулевое значение

Точка вставки:

Угол поворота <0>:

Введенный угол поворота определяет поворот как массива в целом, так и отдельных блоков в нем.

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Введите значение или укажите две точки для определения поля, ширина и высота которого обозначают расстояние между рядами и столбцами

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Поворот

Задание угла вставки для массива в целом, и для входящих в него отдельных блоков.

Угол поворота <0>:

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

X

Задание масштабного коэффициента по оси X.

Введите масштаб по оси Y <равен масштабу по X>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Ввести значение или указать расстояние

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

Угол

Задание масштаба по указанной точке и точке вставки блока.

Противоположный угол: Указать точку

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Ввести значение или указать расстояние

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

XYZ

Укажите масштаб по оси X или [Угол] <1>: Задать ненулевое значение, ввести у или нажать ENTER

Коэффициенты масштаба по осям X и Y можно задать численным значением или указанием угловой точки. Во втором случае масштабы в направлениях X и Y определяются по заданной точке угла и точке вставки.

Введите масштаб по оси Z <равен масштабу по X>: Ввести значение или нажать ENTER для задания такого же значения масштаба

Число рядов (---) <1>: Ввести положительное значение

Число столбцов ( | | | ) <1>: Ввести положительное значение

При задании более одного ряда отображается следующий запрос:

Расстояние между рядами или размер ячейки (---): Ввести значение или указать расстояние

Если число столбцов больше одного, а размер ячейки не указан, отображается следующий запрос:

Расстояние между столбцами ( | | | ): Ввести значение или указать расстояние

ПМасштаб

Задание масштабных коэффициентов блока по осям X, Y и Z для слежения при вставке.

Предварительный масштаб по осям X, Y и Z: Ввести ненулевое значение

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Описание параметров "Масштаб по Х", "Угол" и "XYZ" совпадает с описанием соответствующих параметров в списке "Поворот".

PX

Задание масштабного коэффициента блока по оси X для слежения при вставке.

Предварительный масштаб по оси X: Ввести ненулевое значение

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Описание параметров "Масштаб по Х", "Угол" и "XYZ" совпадает с описанием соответствующих параметров в списке "Поворот".

PY

Задание масштабного коэффициента блока по оси Y для слежения при вставке.

Предварительный масштаб по оси Y: Ввести ненулевое значение

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Описание параметров "Масштаб по Х", "Угол" и "XYZ" совпадает с описанием соответствующих параметров в списке "Поворот".

PZ

Задание масштабного коэффициента блока по оси Z для слежения при вставке.

Предварительный масштаб по оси Z: Ввести ненулевое значение

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Описание параметров "Масштаб по Х", "Угол" и "XYZ" совпадает с описанием соответствующих параметров в списке "Поворот".

ППоворот

Задание угла поворота блока для слежения при вставке.

Предварительный угол поворота:

Точка вставки:

Введите масштаб по оси X, укажите второй угол или [Угол/XYZ] <1>: Ввести значение, задать опцию или нажать ENTER

Описание параметров "Масштаб по Х", "Угол" и "XYZ" совпадает с описанием соответствующих параметров в списке "Поворот".

MYDOCUMENTSPREFIX Системная переменная

M Системные переменные

MYDOCUMENTSPREFIX Системная переменная

Тип:

Сохранен в:

Начальное значение:

(Только чтение)

строковый

реестр

"путь"

Хранит полный путь к папке "Мои документы" текущего пользователя . Такие файлы хранятся в папках, вложенных в системную папку Local Settings; например, "c:\ Documents and Settings\имя_пользователя\ Мои документы".

N Команды


N Команды

NETLOAD


Н Команды

НПИВЫГР

НПИЗАГР

НПИИМПОРТ

НПИЭКСПОРТ

НАЙТИ

НАЛТЕК

НАСТРВИД

НАСТРОЙКА

НЕТКОМ

НЛНАСТР

НОВОЕИМЯ

НОВЫЙ

НОРМОКОНТРОЛЬ

НПОТКРЫТЬ

N Системные переменные


N Системные переменные

NOMUTT

НАЙТИ Команда

Н Команды

НАЙТИ Команда

Поиск, замена , выбор и показ текста на рисунке

Меню "Правка": Найти

Контекстное меню: Завершить выполнение активных команд, щелкнуть правой кнопкой мыши в области рисования и выбрать «Найти».

Командная строка: найти

Откроется диалоговое окно "Поиск и замена".

Темы:

Диалоговое окно «Поиск и замена»

Диалоговое окно «Параметры поиска и замены»

НАЛТЕК Команда

Н Команды

НАЛТЕК Команда

Наложение текстур на поверхности объектов

Панель Тонирование:

Меню "Вид": "Тонирование"

"Наложение"

Командная строка: налтек

Выберите объекты: Выбрать объекты для наложения текстур

Откроется диалоговое окно "Наложение".

Темы:

Диалоговое окно «Наложение текстуры»

Диалоговое окно «Настройка прямоугольных координат»

Диалоговое окно «Настройка цилиндрических координат»

Диалоговое окно «Настройка сферических координат»

Диалоговое окно «Настройка координат UVW»

Диалоговое окно «Положение объекта»

НАСТРОЙКА Команда

Н Команды

НАСТРОЙКА Команда

Параметры данной вкладки служат для пользовательской настройки программы

Меню "Сервис": "Настройка"

Контекстное меню: Щелкнуть правой кнопкой мыши в окне команд или убедиться, что нет выполняющихся команд и выбранных объектов, и щелкнуть правой кнопкой мыши в области рисования; затем выбрать «Настройка».

Командная строка: настройка

Откроется диалоговое окно "Настройка".

Темы:

Диалоговое окно «Настройка»

Вкладка «Файлы» (диалоговое окно «Настройка»)

Вкладка «Экран» (диалоговое окно «Настройка»)

Вкладка «Открытие/Сохранение» (диалоговое окно «Настройка»)

Вкладка «Печать/Публикация» (диалоговое окно «Настройка»)

Вкладка «Система» (диалоговое окно «Настройка»)

Вкладка «Пользовательские» (диалоговое окно «Настройка»)

Вкладка «Построения» (диалоговое окно «Настройка»)

Вкладка «Выбор» (диалоговое окно «Настройка»)

Вкладка «Профили» (диалоговое окно «Настройка»)

Диалоговое окно «Альтернативный шрифт»

Диалоговое окно «Установка цветов»

Диалоговое окно «Шрифт командной строки»

Диалоговое окно «Образец для просмотра»

Диалоговое окно «Таблицы стилей печати»

Диалоговое окно «Настройка 3М графики»

Диалоговое окно «Обработка нажатий правой кнопки мыши»

Диалоговое окно «Настройка обновления полей»

Диалоговое окно "Параметры визуальных эффектов"

Диалоговое окно "Дополнительные параметры просмотра"

Диалоговое окно «Добавление профиля»

Диалоговое окно «Переименование профиля»

Диалоговое окно «Прозрачность»

НАСТРВИД Команда

Н Команды

НАСТРВИД Команда

Задание точности аппроксимации объектов на текущем видовом экране

Командная строка: настрвид

Нужно быстрое зумирование [Да/Нет] <Д>: Нажать ENTER (быстрое зумирование более не является действующим параметром этой команды и используется только для совместимости со сценариями).

Точность аппроксимации (1-20000) <текущая>: Ввести целое число от 1 до 20000 или нажать ENTER

Модель регенерируется.

Команда НАСТРВИДпозволяет задавать точность представления кругов, дуг, эллипсов и сплайнов. Любая кривая на экране аппроксимируется набором коротких прямых сегментов. Чем больше задано сегментов, тем более гладкими являются объекты. Например, если построить маленький круг, а затем зумировать рисунок с увеличением, круг может оказаться похожим на многоугольник. Для восстановления гладкости следует увеличить процент зумирования с помощью команды НАСТРВИД и регенерировать рисунок. Уменьшение точности аппроксимации ведет к обратному эффекту.

Примечание Увеличение точности экранной аппроксимации в команде НАСТРВИД может привести к замедлению процесса регенерации рисунка.

Когда лист впервые делается активным и на нем создается первый видовой экран, значение точности аппроксимации кривых на нем устанавливается равным аналогичному значению для видового экрана пространства модели.

Текущее значение параметра НАСТРВИД хранится в рисунке. Чтобы для нового рисунка изменить принимаемые по умолчанию значения опций команды параметра НАСТРВИД, нужно внести изменения в соответствующий файл шаблона.

НЕТКОМ Команда

Н Команды

НЕТКОМ Команда

Заменяет внутреннюю команду командой, определенной в приложении

Командная строка: нетком

Имя команды:

Введите имя команды для подавления. После этого можно определить команду, которая носит то же имя, но выполняет другую функцию.

Подавлять можно только встроенные команды AutoCAD. Нельзя подавлять команды, описанные в приложениях на языке AutoLISP®. То же справедливо для команд приложения ObjectARX™, зарегистрированных с помощью acedDefun(). Кроме того, не допускается переопределение внешних команд и псевдоимен, заданных в файле acad.pgp.

Если имя команды, написанной на языке AutoLISP или созданной в приложении ObjectARX, совпадает с именем одной из внутренних команд, то активной становится команда приложения.

Имя подавленной команды может быть восстановлено при помощи команды REDEFINE.

Подавленную команду все же можно выполнить, набрав перед ее именем точку (.).

Для выполнения команд приложения ObjectARX, зарегистрированных с помощью acedRegCmd, перед их именами нужно вводить точку (.), имя группы команды, а затем еще одну точку (.). Например, обращение к команде МТЕКСТ выглядит так: .acad_mtext.mtext.

Чтобы определить имена команд и групп в приложении ObjectARX, следует вызвать команду ARX и выбрать опцию «Команды». Появится список всех загруженных в настоящий момент команд ObjectARX вместе с именами групп.

NETLOAD Команда

N Команды

NETLOAD Команда

Загрузка приложения .NET

Командная строка: netload

Отобразится диалоговое окно "Выбор сборки .NET" (стандартное окно выбора файлов).

НЛНАСТР Команда

Н Команды

НЛНАСТР Команда

Изменяет параметры отображения скрытых линий

Командная строка: нлнастр

Отобразится диалоговое окно "Параметры невидимых линий". Опции данного диалогового окна определяют параметры отображения на экране невидимых линий.

Темы:

Диалоговое окно «Параметры невидимых линий»

NOMUTT Системная переменная

N Системные переменные

NOMUTT Системная переменная

Тип:

Сохранен в:

Начальное значение:

короткий целый

Не сохранен

Управляет полным подавлением запросов сообщений в командной строке . В нормальном режиме работы команды сопровождаются соответствующими подсказками в командной строке, которые подавляются при выполнении сценариев, функций AutoLISP и т.д.

0		Нормальный режим подсказок
1		Полностью подавляет подсказки

НОРМОКОНТРОЛЬ Команда

Н Команды

НОРМОКОНТРОЛЬ Команда

Проверка текущего рисунка на соответствие установленным стандартам оформления

Панель Стандарты оформления:

Меню "Сервис": "Стандарты оформления"

"Установить"

Командная строка: нормоконтроль

Отобразится диалоговое окно "Нормоконтроль".

Темы:

Диалоговое окно «Нормоконтроль»

НОВОЕИМЯ Команда

Н Команды

НОВОЕИМЯ Команда

Изменяет имена именованных объектов

Меню "Формат": "Переименовать"

Командная строка: новоеимя

Откроется диалоговое окно "Задание нового имени".

Если в ответ на подсказку "Команда:" ввести -новоеимя, вызывается вариант команды НОВОЕИМЯ, использующий интерфейс командной строки.

Темы:

Диалоговое окно «Задание нового имени»

НОВОЕИМЯ вариант для командной строки

Н Команды

НОВОЕИМЯ вариант для командной строки

Если в ответ на подсказку «Команда:» ввести -новоеимя, вызывается вариант команды НОВОЕИМЯ, использующий интерфейс командной строки.

Тип объекта для переименования [Блок/Рзмстиль/СЛой/типЛиний/ПСТиль/СТиль/Тблстиль/ПСК/ВИд/ВЭкран]: Задать тип именованного объекта для переименования

Старое имя элемента: Ввести текущее имя

Новое имя элемента: Ввести новое имя

НОВЫЙ Команда

Н Команды

НОВЫЙ Команда

Создание нового рисунка

Меню "Файл": "Создать"

Командная строка: новый

Работа команды НОВЫЙ зависит от значения, выбранного в списке "При запуске" на вкладке Система диалогового окна "Настройка".

Диалоговое окно начала работы: Команда НОВЫЙ вызывает окно "Создание нового рисунка".

Без начального окна: Команда НОВЫЙ вызывает окно "Выбор шаблона" (стандартное окно выбора файлов).

Если системная переменная FILEDIA имеет значение 0, а не 1, вызывается вариант команды, использующий интерфейс командной строки. Если системная переменная FILEDIA равна 0, работа в командной строке осуществляется независимо от состояния опции «При запуске».

Темы:

Диалоговое окно «Создание нового рисунка»

Мастер быстрой подготовки

Мастер детальной подготовки

НОВЫЙ вариант для командной строки

Н Команды

НОВЫЙ вариант для командной строки

Если установлен режим создания нового рисунка без начального окна и переменная FILEDIAравна 0, вызывается вариант команды НОВЫЙ, использующий интерфейс командной строки.

Введите имя файла шаблона или [. (если нет)] <текущее>: Ввести имя, точку (.), или нажать ENTER

При вводе символа тильда (~) на запрос шаблона появляется диалоговое окно "Выбор шаблона" (стандартное окно выбора файлов).

НПИИМПОРТ Команда

Н Команды

НПИИМПОРТ Команда

Импортирует пользовательские настройки из файла CUI предприятия или частичного файла CUI в файл acad.cui.

Меню "Сервис": "Адаптация"

"Импорт адаптаций"

Командная строка: нпиимпорт

Открывается с помощью Вкладка "Передача" (диалоговое окно "Настройка интерфейса пользователя"), который является открытым по умолчанию. Элементы можно перетаскивать из одного файла CUI в другой. Щелкнуть "Применить" для сохранения изменений и просмотра обновленного файла CUI.

НПИЭКСПОРТ Команда

Н Команды

НПИЭКСПОРТ Команда

Экспортирует пользовательские настройки из файла acad.cui а файл частичной адаптации или в файл CUI предприятия.

Меню "Сервис": "Адаптация"

"Экспорт адаптаций"

Командная строка: нпиэкспорт

Открывается с помощью Вкладка "Передача" (диалоговое окно "Настройка интерфейса пользователя"), который является открытым по умолчанию. Основной файл CUI (acad.cui) откроется на левой панели. Элементы можно перетаскивать из одного файла CUI в другой. Щелкнуть "Применить" для сохранения изменений и просмотра обновленного файла CUI.

НПИВЫГР Команда

Н Команды

НПИВЫГР Команда

Выгружает файл CUI

Командная строка: нпивыгр

Открывает диалоговое окно Загрузка/выгрузка адаптаций, с помощью которого можно выгрузить файл CUI, чтобы сделать его содержимое недоступным в программе AutoCAD.

НПИЗАГР Команда

Н Команды

НПИЗАГР Команда

Загружает файл CUI

Меню "Сервис": "Адаптация"

"Загрузить частичные адаптации"

Командная строка: НПИЗАГР

Открывает диалоговое окно Загрузка/выгрузка адаптаций, с помощью которого можно найти и загрузить файл CUI для изменения или передачи настроек интерфейса пользователя.

НПОТКРЫТЬ Команда

Н Команды

НПОТКРЫТЬ Команда

Открывает файл DWF, который содержит пометки

Меню "Файл": "Загрузить набор пометок"

Командная строка: нпоткрыть

Команда вызывает диалоговое окно «Открытие DWF-файла пометок» (стандартное окно выбора файлов), в котором можно выбрать файл формата DWF™ (Design Web Format™), содержащий пометки, для загрузки в Диспетчер наборов пометок. После выбора DWF-файла и нажатия кнопки «Открыть» вызывается Диспетчер наборов пометок. Набор пометок из выбранного DWF-файла загружаются в Диспетчер наборов пометок.

О Команды


О Команды

ОКНОВОССТ

ОКНОВОССТЗАКР

ОБЛАКО

ОБЛАСТЬ

ОБНОБРАЗЦЫ

ОБНПОЛЕ

ОБРЕЗАТЬ

ОБЪЕДИНЕНИЕ

ОЙ

ОКНО

ОКНОСВЗАКР

ОЛЕСВОЙСТВА

ОПУБЛИКОВАТЬ

ОПЦИИМТФ

ОРТО

ОРФО

ОСВЕЖИТЬ

ОТКРЧАСТЬ

ОТКРЫТЬ

ОТМЕНИТЬ

ОТРЕЗОК

ОЧИСТИТЬ

O Системные переменные


O Системные переменные

OBSCUREDCOLOR

OBSCUREDLTYPE

OFFSETDIST

OFFSETGAPTYPE

OLEFRAME

OLEHIDE

OLEQUALITY

OLESTARTUP

ORTHOMODE

OSMODE

OSNAPCOORD

OSNAPHATCH

OSNAPZ

ОБЪЕДИНЕНИЕ Команда

О Команды

ОБЪЕДИНЕНИЕ Команда

Создает области или тела путем объединения

Панель Редактирование тел:

Меню "Изменить": "Редактирование тел"

"Объединение"

Командная строка: объединение

"Выберите объекты": Выбрать объекты любым способом и нажать ENTER по завершении выбора объектов

В наборе объектов могут находиться как области, так и тела, расположенные в любых плоскостях. Наборы объектов разделяются на поднаборы, объединяемые отдельно. В первый поднабор включаются тела. Во второй попадают первая из выбранных областей и все компланарные ей. В третий группируются первая область, некомпланарная областям из второго поднабора и все компланарные ей, и т.д.

Полученное в результате составное тело включает в себя все выбранные тела. Полученные в результате составные области содержат все области соответствующих поднаборов.

ОБЛАКО Команда

О Команды

ОБЛАКО Команда

Создание полилиний с дуговыми сегментами, используемых в качестве облаков для пометок

Панель Рисование:

Меню "Рисование": "Облако"

Командная строка: облако

Минимальная длина дуги: 0,5000 Максимальная длина дуги: 0,5000

Начальная точка или [Длина дуги/Объект/Стиль] <Объект>: Перетащить для создания облака, задать опцию или нажать ENTER

Проведите курсор по контуру облака...

После возврата курсора в начальную точку в командной строке отображается следующее сообщение:

Облако построено.

Построенный объект является полилинией.

Примечание ОБЛАКО записывает использованное последним значение длины дуги в системный реестр. Это значение умножается на значение системной переменной DIMSCALE, что обеспечивает согласованность при использовании в программе рисунков с различными масштабными коэффициентами.

Длина дуги

Задание минимальной и максимальной длины дуги для построения облака.

Минимальная длина дуги <0.5000>: Задать минимальную длину дуги

Максимальная длина дуги <0.5000>: Задать максимальную длину дуги

Проведите курсор по контуру облака...

Облако построено.

Значение максимальной длины дуги не может быть больше чем в 3 раза значения минимальной длины дуги.

Объект

Выбор замкнутого объекта для преобразования в облако.

"Выберите объект": Выбрать замкнутый объект для преобразования в облако

Изменить направление на противоположное [Да/Нет]: Ввести д для изменения направления дуг облака на противоположное или нажать ENTER, чтобы оставить дуги без изменений

Облако построено.

Стиль

Задание стиля дуг для облака.

Стиль дуг [Обычный/Каллиграфия] <по умолчанию/последний>: Выбрать стиль для облака.

Область "Дополнительно" (диалоговое окно "Штриховка и градиент")

Ш Команды

Область "Дополнительно" (диалоговое окно "Штриховка и градиент")

Управляет работой с островками и контурами.

Островки

Указывает, нужно ли считать контурами замкнутые объекты, лежащие внутри внешнего контура штриховки/заливки. Если таких объектов нет, опция не влияет на процесс штрихования. Зачастую лучше использовать стиль "Нормальный", так как в этом случае пользователь может задать точный набор контуров самостоятельно.

Островки

Определяет, выполняется ли поиск внутренних замкнутых контуров, называемых островками.

Нормальный

Штриховка или заливка наносятся вовнутрь, начиная от внешнего контура. Если при выполнении команды ШТРИХ обнаруживается внутренний островок, штрихование или заливка прекращаются до обнаружения внутри него другого островка. Установить стиль «Нормальный» можно также, добавив в системную переменную HPNAME после имени образца последовательность символов ,Н.

Внешний

Штриховка или заливка наносятся вовнутрь, начиная от внешнего контура. Команда ШТРИХ отключает штриховку или заливку при обнаружении внутреннего островка. Этот параметр позволяет штриховать или закрашивать только область между наружным и первым из внутренних контурами, а вся остальная часть остается незаполненной. Установить стиль «Внешний» можно также, добавив в системную переменную HPNAME после имени образца последовательность символов ,В.

Пропустить

Штриховка или заливка наносится с игнорированием всех внутренних объектов (то есть поверх них). Установить стиль «Игнорирующий» можно также, добавив в системную переменную HPNAME после имени образца последовательность символов ,И.

Стили «Нормальный», «Внешний» и «Игнорирующий» доступны также в контекстном меню, которое вызывается щелчком правой кнопки мыши в области рисования в процессе выбора объектов или указания точек для контуров штриховки.

Сохранение контуров

Указывает, нужно ли сохранять контуры как объекты, и определяет присваиваемый им тип объектов.

Сохранение контуров

Создает объекты контура из временных контуров штриховки и добавляет их в рисунок.

Тип объекта

Определяет тип объекта для нового контура. Полученный объект контура может представлять собой область или полилинию. Этот параметр доступен, если установлен флажок "Сохранение контуров".

Подробнее об областях см. раздел Построение областей документа Руководстве пользователя.

Контур

Определяет набор объектов, анализируемых при создании контура от заданной точки. Заданный набор не оказывает никакого действия, если контур штриховки определяется путем указания объектов.

По умолчанию при использовании параметра "Добавить: Точка выбора" для определения контура, команда ШТРИХ анализирует все объекты в текущих границах видового экрана. Переопределяя набор контуров, можно исключать некоторые объекты из рассмотрения, не скрывая и не удаляя их из рисунка. На больших рисунках при переопределении набора контуров контур может строиться быстрее, поскольку команда ШТРИХ анализирует меньше объектов.

Текущий ВЭкран

Создает набор контуров из всех объектов, находящихся в границах текущего видового экрана. При выборе этого параметра отменяется текущий набор контуров.

Имеющийся набор

Контуры создаются из объектов, указанных с помощью кнопки «Новый». Если кнопка «Новый» еще ни разу не использовалась, опция «Имеющийся набор» недоступна.

Новый

Переход к выбору объектов, которые должны учитываться при создании набора контуров.

Допуск замкнутости

Задает максимально допустимую величину зазора между объектами, образующими контур штриховки. Установленное по умолчанию значение 0 означает, что между объектами, описывающими область, не должно быть зазора.

Можно задать максимально допустимую величину зазора между объектами, образующими контур штриховки. Его значение может быть от в пределах от 0 до 5000, в единицах рисунка. Зазоры между объектами, величина которых не превышает заданного значения, игнорируются, а контур образованный такими объектами считается замкнутым. (системная переменная HPGAPTOL)

Наследовать параметры

При создании штриховки с помощью параметра "Копирование свойств" исходная точка штриховки определяется в соответствии с наследуемыми параметрами.

Использовать текущую исходную точку

Применяет текущую настройку исходной точки штриховки

Использовать исходную точку исходной штриховки

Применяет исходную точку штриховки исходной штриховки

ОБЛАСТЬ Команда

О Команды

ОБЛАСТЬ Команда

Преобразование объектов, ограничивающих некоторую площадь, в области

Панель Рисование:

Меню "Рисование": "Область"

Командная строка: область

"Выберите объекты": Выбрать объекты любым способом и нажать ENTER по завершении работы

Области это плоские замкнутые объекты, которые образуются из нескольких двумерных объектов. Допускается выбирать полилинии, отрезки и криволинейные объекты. Под криволинейными объектами понимаются круги, дуги, эллиптические дуги, эллипсы и сплайны.

Входящие в набор замкнутые 2М и расчлененные плоские 3М полилинии преобразуются в отдельные области, а затем оставшиеся полилинии, отрезки и криволинейные объекты преобразуются в замкнутые плоские контуры (внешние границы и островки областей). Если более двух кривых имеют общую конечную точку, то вид полученной в результате области невозможно предугадать.

Граница области составляется из попарно соединенных криволинейных объектов, имеющих общие конечные точки. Все пересечения или самопересечения криволинейных объектов не обрабатываются.

Если выбранная полилиния была сглажена с помощью параметров "Сплайн" или "Вписать" команды ПОЛРЕД, то получаемая в результате область будет содержать линии или дуги сглаженной полилинии. Полилинии не преобразуются в сплайны.

Команда ОБЛАСТЬ удаляет использованные для создания области исходные объекты, если системная переменная DELOBJ имеет значение 1. Если исходные объекты были заштрихованы, ассоциативность штриховки теряется. Для восстановления ассоциативности необходимо заново выполнить штриховку области.

ОБНОБРАЗЦЫ Команда

О Команды

ОБНОБРАЗЦЫ Команда

Обновляет образцы для просмотра листов, видов листов и видов пространства модели в Диспетчере подшивок вручную

Командная строка: обнобразцы

Выполняется обновление образцов для просмотра в Диспетчере подшивок. В операции участвуют образцы на вкладке «Список листов», образцы видов на листах на вкладке «Список видов», а также образцы видов пространства модели на вкладке «Рисунки с ресурсами».

ОБНПОЛЕ Команда

О Команды

ОБНПОЛЕ Команда

Обновляет поля в выбранных объектах рисунка вручную

Меню "Сервис": Обновление полей

Контекстное меню: Вызвав команду работы с текстом и выделив поле, щелкнуть правой кнопкой и выбрать «Обновить поле».

Командная строка: обнполе

"Выберите объекты": Выбрать объекты любым способом или ввести все, чтобы выбрать все поля в рисунке

Значения полей в выбранных объектах обновляются.

ОБРЕЗАТЬ Команда

О Команды

ОБРЕЗАТЬ Команда

Обрезка объекта по кромке, формируемой другими объектами

Панель Редактирование:

Меню "Изменить": "Обрезать"

Командная строка: обрезать

Текущие настройки: Проекция = текущее значение Кромки = текущее значение

Выберите режущие кромки...

Выберите объекты или <выбрать все>: Выбрать один или несколько объектов и нажать ENTER , или нажать ENTER для выбора всех отображенных объектов

Выбрать объекты, задающие режущие кромки, по которым следует обрезать объект, или нажать ENTER для выбора всех объектов как потенциальных режущих кромок. Команда ОБРЕЗАТЬ проецирует режущие кромки и обрезаемые объекты на плоскость XY текущей ПСК.

Примечание Для выбора режущих кромок, в которые входят блоки, можно использовать только следующие параметры: "Одиночный", "Секущая рамка", "Линия" и "Выбрать все".

Выберите объект для обрезки или нажмите клавишу Shift при выборе, чтобы удлинить или [Линия/Секрамка/Проекция/Кромка/отменить/Отменить]: Выбрать объект для обрезки, удерживать клавишу SHIFT и выбрать объект для удлинения, или ввести параметр

Укажите способ выбора объектов обрезки. Если при обрезке возможно получить несколько результатов, то результат определяется положением первой точки выбора.

Обрезаемый объект

Задание обрезаемого объекта. Запрос для выбора объектов обрезки повторяется, что позволяет выполнять обрезку нескольких объектов. Нажать ENTER для завершения команды.

Выбор с помощью клавиши Shift для удлинения

Удлиняет выбранные объекты, а не обрезает их. С помощью этого параметра можно легко переключаться между обрезкой и удлинением.

Линия

Выбор всех объектов, пересекающих линию выбора. Линия выбора - это последовательность временных сегментов линии, заданная с помощью двух или более точек линии выбора. Линия выбора не образует замкнутый контур.

Укажите первую точку линии выбора: Укажите начальную точку линии выбора

Укажите следующую точку линии выбора или [Отменить]: Укажите следующую точку линии выбора или введите о

Укажите следующую точку линии выбора или [Отменить]: Указать следующую точку линии выбора, ввестио или нажать ENTER

Секрамка

Выбор объектов, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

Первый угол: Указать точку

Укажите противоположный угол: Указать точку на диагонали, которая выходит из первой точки

Примечание Некоторые рамки выбора объектов для расширения неоднозначны. ОБРЕЗАТЬ разрешает выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта.

Проекция

Задает режим проецирования, который используется при обрезке объектов.

Задайте параметр проецирования [Нет/Пск/Вид] <текущий>: Ввести параметр или нажать ENTER

"Нет"

Без проецирования. С помощью команды выполняется обрезка только тех объектов, которые пересекаются с режущими кромками в 3М пространстве.

ПСК

Проецирование на плоскость XY текущей ПСК. С помощью команды выполняется обрезка только тех объектов, которые не пересекаются с режущими кромками в 3М пространстве.

Вид

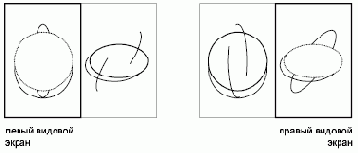

Проецирование вдоль текущего направления взгляда. С помощью команды выполняется обрезка объектов, которые пересекают кромку под текущим углом зрения.

Кромка

Определяет способ обрезки объекта: по растянутой кромке другого объекта или только до объекта, который пересекает его в трёхмерном пространстве.

Введите подразумеваемый режим продолжения кромки [С продолжением/Без продолжения] <текущий>: Ввести параметр или нажать ENTER

С продолжением

Удлинение режущей кромки до пересечения с 3М объектом.

Без продолжения

Объект обрезается только до режущей кромки, пересекающей его в 3М пространстве.

Примечание При обрезке штриховки не следует присваивать опции «Кромка» значение «С продолжением». Иначе не будет происходить соединения режущих кромок, даже если зазоры в них укладываются в пределы допустимого зазора для штрихования.

Стереть

Удаляет выбранные объекты. С помощью этого параметра удобно стирать ненужные объекты, не выходя из режима команды ОБРЕЗКА.

Выберите объекты для удаления <выход>: Применить способ выбора объектов и нажать ENTER для возврата к предыдущему запросу

Отменить

Отмена последнего действия команды ОБРЕЗАТЬ.

OBSCUREDCOLOR Системная переменная

O Системные переменные

OBSCUREDCOLOR Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

257

Задает цвет линий заднего плана . Значения 0, 256 и 257 задают логические цвета ПОБЛОКУ, ПОСЛОЮ и «По объекту», соответственно. Значения от 1 до 255 задают цвета в соответствии с индексом цветов AutoCAD.

Линия заднего плана - это невидимая линия, проявляющаяся при изменении ее цвета и типа линии. Она видна только при выполнении команды СКРЫТЬ или РЕЖИМРАСКР.

Настройка переменной OBSCUREDCOLOR проявляется только тогда, когда переменной OBSCUREDLTYPE присвоено отличное от нуля значение.

Значение переменной OBSCUREDCOLOR также можно задать в раскрывающемся списке "Цвет" в группе параметров "Линии заднего плана" диалогового окна "Параметры невидимых линий".

OBSCUREDLTYPE Системная переменная

O Системные переменные

OBSCUREDLTYPE Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Указывает тип линий заднего плана . Тип линий заднего плана не зависит от экранного увеличения в отличие от обычных типов линий AutoCAD. При этом значении скрытые линии не отображаются. Переменная может принимать следующие значения:

0		Откл
1		Заливка
2		Штриховая
3		Пунктирная
4		Штриховая (кор. штрих)
5		Штриховая (ср. штрих)
6		Штриховая (дл. штрих)
7		Двойная (кор. штрих)
8		Двойная (ср. штрих)
9		Двойная (дл. штрих)
10		Штриховая (увел. штрих)
11		Редкопунктирная

Изменение цвета и типа невидимых линий проявляется только в режиме скрытия линий.

Значение переменной OBSCUREDLTYPE также можно задать в раскрывающемся списке "Тип линий" в группе параметров "Линии заднего плана" диалогового окна "Параметры невидимых линий".

Общие свойства объектов

С Команды

Общие свойства объектов

Перечисленные ниже свойства являются общими для большинства объектов и сторонних объектов (созданных в приложениях, которые разработаны согласно требованиям интерфейса AutoCAD API).

Цвет

Цвет объекта. При выборе из списка значения «Выбор цвета» открывается диалоговое окно «Выбор цвета» (см. ЦВЕТ).

В диалоговом окне «Выбор цвета» можно выбрать цвет для будущих объектов из числа 255 цветов, входящих в Индекс цветов AutoCAD (ИЦА), а также из всей палитры или из альбома цветов.

Слой

Текущий слой объекта. В списке представлены все слои текущего рисунка (см. СЛОЙ).

Тип линий

Текущий тип линий объекта. В списке представлены все типы линий текущего рисунка (см. ТИПЛИН).

Масштаб типа линий

Масштаб типа линий объекта (см. ЛМАСШТАБ).

Стиль печати

Список, содержащий значения ОБЫЧНЫЙ, ПОСЛОЮ, ПОБЛОКУ, а также стили печати, взятые из текущей таблицы (см. ПСТИЛЬ).

Вес линий

Вес линий объекта. В списке представлены все веса линий текущего рисунка (см. ВЕСЛИН).

Гиперссылка

Подключает гиперссылку к графическому объекту. Если с гиперссылкой связано текстовое пояснение, в окне отображается его текст. Если текстового пояснения нет, отображается URL-адрес (см. ГИПЕРССЫЛКА).

Высота

Значение текущей трехмерной высоты. Это свойство применимо не ко всем объектам (см. СВОЙСТВА).

ОЧИСТИТЬ Команда

О Команды

ОЧИСТИТЬ Команда

Очистка рисунка от неиспользуемых именованных элементов (описаний блоков, слоев и т.п.)

Меню "Файл": "Утилиты"

"Очистить"

Командная строка: очистить

Откроется диалоговое окно "Очистка рисунка".

Если в ответ на подсказку "Команда:" ввести -очистить, будет вызван вариант команды ОЧИСТИТЬ, использующий интерфейс командной строки.

Темы:

Диалоговое окно «Очистка рисунка»

ОЧИСТИТЬ вариант для командной строки

О Команды

ОЧИСТИТЬ вариант для командной строки

Если в ответ на подсказку «Команда:» ввести -очистить, будет вызван вариант команды -ОЧИСТИТЬ, использующий интерфейс командной строки.

Введите тип неиспользуемых объектов для удаления [Блоки/Рзмстили/Слои/ТипыЛин/Пстили/Формы/Тстили/Млстили/Тблстили/Зарегприл/Все]: Введите тип объекта, затем з для удаления неиспользуемых приложений или введите в для удаления всех типов именованных объектов, а не приложений

Введите имена для удаления <*>: Ввести одно или несколько имен или нажать ENTER для удаления всех элементов

Запрашивать подтверждение на удаление каждого элемента? [Да / Нет]: Ввести д для подтверждения удаления каждого объекта или н для удаления без подтверждения

Каждое применение команды -ОЧИСТИТЬ удаляет только один уровень вложенности. Повторять команду -ОЧИСТИТЬ, пока не останется именованных объектов без ссылок. Команда ОЧИСТИТЬ или -ОЧИСТИТЬ может быть использована в любой момент процесса работы над рисунком.

OFFSETDIST Системная переменная

O Системные переменные

OFFSETDIST Системная переменная

Тип:

Сохранен в:

Начальное значение:

вещественный

Не сохранен

-1.0000

Устанавливает расстояние смещения по умолчанию .

<0		Смещает объект по указанной точке
>0		Устанавливает расстояние смещения по умолчанию

OFFSETGAPTYPE Системная переменная

O Системные переменные

OFFSETGAPTYPE Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет зазорами между сегментами, возникающими при смещении замкнутых полилиний .

0		Зазоры заполняются путем растягивания сегментов полилиний.
1		Зазоры заполняются сопрягающими дуговыми сегментами (радиусом, равным расстоянию смещения).
2		Зазоры заполняются соединяющими линейными сегментами (перпендикуляр к каждой из фасок равен расстоянию смещения).

ОЙ Команда

О Команды

ОЙ Команда

Восстановление стертых объектов

Командная строка: ой

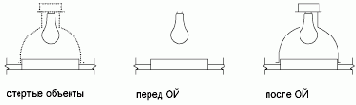

Команда ОЙ восстанавливает объекты, стертые последней командой ERASE.

Кроме того, команда ОЙ может применяться для восстановления объектов, стертых в процессе выполнения команд BLOCKиWBLOCK. Однако команду ОЙ нельзя использовать, чтобы восстановить параметры, возобновить операции или использование ручек в редактор блоков.

Команда ОЙ не может восстанавливать объекты на слое, удаленном с помощью команды PURGE.

ОКНО Команда

О Команды

ОКНО Команда

Упорядочивает окна и значки при совместном использовании окна приложения с внешними приложениями

Командная строка: окно

Введите параметр [Каскад/сверху Вниз/слева Направо/Упорядочить]: Ввести параметр

Каскад

Накладывает окна друг на друга, оставляя видимыми строки заголовков.

Сверху вниз

Упорядочивает окна, располагая их как неперекрывающиеся плитки одно под другим.

Слева направо

Упорядочивает окна, располагая их как неперекрывающиеся плитки одно рядом с другим.

Упорядочить

Упорядочивает значки окон.

Окно «Общий вид»

Г Команды

Окно «Общий вид»

Меню "Вид": "Общий вид"

Командная строка: глаз

Отображает рисунок целиком; границы текущего вида выделяются утолщенной рамкой.

Меню «Вид» (окно «Общий вид»)

Изменение экранного увеличения путем зумирования или показа общего вида рисунка в окне «Общий вид».

Если в окне «Общий вид» виден рисунок полностью, пункт меню «Уменьшить» и соответствующая кнопка панели становятся недоступны. Если текущий вид примерно совпадает с показанной в окне частью рисунка, недоступными становятся пункт и кнопка «Увеличить». Возможны ситуации, когда одновременно выполняются оба перечисленных условия, что ведет к недоступности обоих инструментов изменения вида; это, например, может произойти после вызова команды ПОКАЗАТЬ с опцией «Границы». Все пункты данного меню доступны и в контекстном меню, которое вызывается щелчком правой кнопки мыши в окне «Общий вид».

Крупнее

Увеличивает вдвое изображение в окне «Общий вид», не изменяя положение центра вида.

Уменьшить

Уменьшает вдвое изображение в окне «Общий вид», не изменяя положение центра вида.

Полный

Выводит в окне «Общий вид» рисунок целиком.

Меню «Параметры» (окно «Общий вид»)

Позволяет переключать автоматический показ видовых экранов и динамическое обновление рисунка. Все пункты данного меню доступны и в контекстном меню, которое вызывается щелчком правой кнопки мыши в окне «Общий вид».

Авто ВЭкран

Автоматическое поддержание в окне вида пространства модели на активном видовом экране, когда открыто несколько видовых окон. При отключенной опции "Авто ВЭкран" содержимое окна "Общий вид" не обновляется, когда меняется активный видовой экран.

Динамическое обновление

Управляет автоматическим обновлением вида при редактировании рисунка. При отключенной опции "Динамическое обновление" содержимое окна "Общий вид" не обновляется до тех пор, пока не щелкнуть мышью в его пределах.

Зумирование в РВ

Управляет обновлением окна AutoCAD в реальном времени при зумировании в окне «Общий вид».

Окно просмотра данных

Б Команды

Окно просмотра данных

Базовый интерфейс для просмотра и редактирования таблиц внешних баз данных в программе. Вызвать диалоговое окно можно любым из следующих способов:

Кнопки диспетчера подключения к БД: В диспетчере подключения к БД выбрать шаблон связи, шаблон ярлыка или таблицу и нажать кнопку "Просмотреть таблицу" или "Редактировать таблицу".

Меню "Базы данных": "Просмотр данных"

"Просмотреть внешнюю таблицу", "Редактировать внешнюю таблицу", "Просмотреть связанную таблицу" или "Редактировать связанную таблицу". (Отображает диалоговое окно для выбора таблицы базы данных, которую необходимо открыть.)

Контекстное меню: Щелкнуть правой кнопкой мыши на шаблоне связи или таблице базы данныхДиспетчер подключения к БД и выбрать "Просмотреть таблицу" или "Редактировать таблицу".

Указывающее устройство: Щелкнуть правой кнопкой мыши на шаблоне связи или таблице базы данных в окне диспетчера подключения к БД. Двойной щелчок на шаблоне связи, по которому еще не установлены связи объектов рисунка, открывает диалоговое окно "Шаблон связи". Таблица базы данных открывается или в режиме редактирования, или в режиме "Только чтение", что определяется параметрами подключения к базе данных, заданными во вкладки "Система" диалогового окна "Настройка". См. НАСТРОЙКА.

В окне просмотра данных отображается содержимое записей выбранной таблицы БД. В окне просмотра данных содержится набор кнопок, окно таблицы для просмотра и редактирования записей и навигационная панель для перелистывания записей в окне. После открытия окна просмотра данных в строку меню добавляется меню «Просмотр данных». По умолчанию окно просмотра данных является плавающим, и опция «Разрешить закрепление» для него неактивна. Для того чтобы окно могло быть закреплено, следует щелкнуть правой кнопкой на любой из кнопок окна и выбрать «Разрешить закрепление» из контекстного меню.

Внешний вид окна просмотра данных управляется системными настройками компьютера. Для их изменения используется Панель управления Windows. Текст в ячейках выводится цветом, заданным для текста в окне. Если таблица базы данных открыта только для чтения, фон ячеек имеет цвет, заданный для фона трехмерных объектов (по умолчанию — светло-серый). Если таблица открыта для редактирования, фон ячеек имеет цвет, заданный для фона окна (по умолчанию — белый). Текст и фон выделенных ячеек изображаются цветами, заданными в системе для выделенных элементов.

В окне просмотра данных находятся следующие кнопки:

Кнопки окна просмотра данных

Рабочая область окна просмотра данных

Контекстное меню столбцов

Контекстное меню ячеек

Контекстное меню записей

Контекстное меню заголовка таблицы

Навигационная панель

Предварительный просмотр перед печатью

Кнопки окна просмотра данных

Позволяют создавать связи, просматривать связанные записи и графические объекты.

Связь

Создание связи между выделенной строкой (строками) таблицы базы данных и одним или несколькими графическими объектами. В окне просмотра данных по выбранным шаблонам связи и ярлыка можно создать связь и, если необходимо, ярлык. Для того чтобы задать текущий режим создания связей, следует нажать кнопку «Параметры связей и ярлыков». Доступны три режима:

Связь

Создаются связи с одним или несколькими графическими объектами; ярлыки при этом не образуются. Если в текущем рисунке уже имеются выбранные объекты, создаются связи с каждым из них. Если выбранных объектов нет, программа предлагает указать, к каким объектам должны присоединяться связи.

Создавать свободные ярлыки

Создаются свободные ярлыки, не относящиеся к графическим объектам. Точки вставки ярлыков указывает пользователь.

Создать прикрепленный ярлык

Создаются связи с одним или несколькими графическими объектами и соответствующие ярлыки. Если в текущем рисунке уже выбраны объекты, создаются связи с каждым из них. Если выбранных объектов нет, программа предлагает указать, к каким объектам должны присоединяться связи.

Просмотр связанных объектов в рисунке

Выбор графических объектов текущего рисунка, связанных с выделенной в окне просмотра данных строкой или строками.

Просмотр связанных записей в окне просмотра данных

Выделение в окне просмотра данных тех записей, которые связаны с выбранными графическими объектами рисунка.

Автопросмотр связанных объектов в рисунке

Автоматический выбор связанных графических объектов текущего рисунка при выделении какой-либо записи окна просмотра данных.

Автопросмотр связанных записей в окне просмотра данных

Автоматическое выделение связанных записей в окне просмотра данных при выборе графических объектов текущего рисунка.

Печать окна просмотра данных

Вывод содержимого окна просмотра данных на системный принтер Microsoft® Windows® .

Параметры окна просмотра данных и запросов

Вызов диалогового окна "Параметры окна просмотра данных и запросов", параметры которого задают порядок взаимодействия и отображения связанных записей окна просмотра данных и графических объектов текущего рисунка.

Запрос, Возврат к запросу, Возврат к выбору по связи

Вызов одного из диалоговых окон Новый запросРедактор запросов или Выбор по связи в зависимости от способа открытия окна просмотра данных. Если окно просмотра данных было открыто для просмотра или редактирования таблицы БД, кнопка носит название «Запрос» и вызывает диалоговое окно «Новый запрос». Если окно просмотра данных было открыто для просмотра результатов запроса, кнопка носит название «Возврат к запросу» и вызывает Редактор запросов. Если окно просмотра данных было открыто для просмотра результатов выбора по связи, кнопка носит название «Возврат к выбору по связи» и вызывает диалоговое окно «Выбор по связи».

Выбор шаблона связи

Создание нового или выбор имеющегося шаблона связи. На его основе создаются новые связи в текущем рисунке. Для создания нового шаблона связи нужно выбрать из списка значение «Новый шаблон связи», а затем нажать кнопку «Связь!».

Выбор шаблона ярлыка

Создание нового или выбор имеющегося шаблона ярлыка. На его основе создаются новые ярлыки в текущем рисунке. Для создания нового шаблона ярлыка нужно выбрать из списка значение «Новый шаблон ярлыка», а затем установить в меню «Параметры связей и ярлыков» текущим один из следующих пунктов: «Создавать свободные ярлыки» или «Создавать прикрепленные ярлыки». Если для выбранной таблицы базы данных в текущем рисунке не определен шаблон связи, открывается диалоговое окно "Новый шаблон связи".

Рабочая область окна просмотра данных

Здесь отображается подмножество записей таблицы базы данных. Выбор ячеек, записей и столбцов осуществляется с помощью следующих элементов интерфейса:

Заголовок столбца: Выделение всех ячеек данного столбца. Двойной щелчок на заголовке столбца вызывает сортировку записей по возрастанию значений в нем. Повторный двойной щелчок на заголовке столбца вызывает сортировку записей по убыванию значений в нем.

Заголовок записи: Выделение отдельной записи. Двойной щелчок на заголовке записи приводит к выбору всех связанных с ней графических объектов на рисунке.

Ячейка таблицы: Выделение содержимого данного поля записи. Двойной щелчок на ячейке дает возможность отредактировать значение в ней.

Заголовок таблицы: Выделение всех ячеек таблицы. Двойной щелчок на заголовке таблицы приводит к принятию всех изменений и закрытию окна просмотра данных.

Контекстное меню столбцов

Щелчок правой кнопки на заголовке столбца (или нескольких выделенных столбцов) открывает контекстное меню, состоящее из следующих пунктов.

Сортировка

Вызов диалогового окна "Сортировка", в котором можно задать до пяти критериев сортировки записей в окне просмотра данных.

Скрыть

Скрытие всех выделенных столбцов в окне просмотра данных. Из таблицы столбцы при этом не удаляются.

Показать все

Показ всех ранее скрытых столбцов в окне просмотра данных. Опция доступна, только если в таблице имеются скрытые столбцы.

Заморозить

Фиксация всех выделенных столбцов так, чтобы они не перемещались при горизонтальной прокрутке. Опция доступна, только если выделены один или несколько смежных столбцов.

Освободить все

Отмена фиксации всех столбцов; после этого они начинают перемещаться при горизонтальной прокрутке. Опция доступна, только если в таблице имеются фиксированные столбцы.

Вписанный

Режим выравнивания данных в текущем столбце. Стандартное означает, что числовые данные выравниваются вправо, а все остальные влево. Названия других режимов (Влево, По центру и Вправо) в пояснениях не нуждаются.

Найти

Вызов диалогового окна "Поиск", с помощью которого можно найти требуемое значение в таблице. Поиск производится только в пределах выделенного столбца.

Заменить

Вызов диалогового окна "Замена", с помощью которого можно найти требуемое значение в таблице и заменить его на другое. Замена производится только в пределах выделенного столбца. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Контекстное меню ячеек

Щелчок правой кнопки на выделенной ячейке открывает контекстное меню, состоящее из следующих пунктов.

Просмотреть связанные объекты

Просмотр графических объектов текущего рисунка, связанных с выделенной записью базы данных.

Связь

Установка связи текущей записи с графическим объектом. В окне просмотра данных по выбранным шаблонам связи и ярлыка можно создать связь и, если необходимо, ярлык. Пользователь может указать, что именно нужно создать (связь, свободный ярлык или прикрепленный ярлык), используя расположенное здесь же подменю «Параметры связей и ярлыков».

Параметры связей и ярлыков

Здесь выбирается режим создания связей. Пользователь указывает, что именно нужно создать (связь, свободный ярлык или прикрепленный ярлык) при выборе опции «Связь!» этого же контекстного меню.

Найти

Вызов диалогового окна "Поиск", с помощью которого можно найти требуемое значение в таблице. Область поиска при работе функции «Найти» ограничивается тем столбцом, в котором находится выделенная в текущий момент ячейка.

Заменить

Вызов диалогового окна "Замена", с помощью которого можно найти требуемое значение в таблице и заменить его другим. Область поиска при работе функции «Заменить» ограничивается тем столбцом, в котором находится выделенная в текущий момент ячейка. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Изменить

Изменение значения в выбранной ячейке. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Вырезать

Очистка текущей ячейки и перенос значения из нее в буфер обмена. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Копировать

Копирование значения из текущей ячейки в буфер обмена.

Вставить

Вставка в выделенную ячейку значения, хранящегося в буфере обмена. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Отменить

Очистка текущей ячейки. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Контекстное меню записей

Щелчок правой кнопки на заголовке записи (или нескольких выделенных записей) открывает контекстное меню, состоящее из следующих пунктов.

Просмотреть связанные объекты

Просмотр графических объектов текущего рисунка, связанных с выделенными записями базы данных.

Связь

Создание связи между выделенной строкой (строками) таблицы и одним или несколькими графическими объектами. В окне просмотра данных по выбранным шаблонам связи и ярлыка можно создать связь и, если необходимо, ярлык. Пользователь может указать, что именно нужно создать (связь, свободный ярлык или прикрепленный ярлык), используя расположенное здесь же подменю «Параметры связей и ярлыков».

Параметры связей и ярлыков

Здесь выбирается режим создания связей. Пользователь указывает, что именно нужно создать (связь, свободный ярлык или прикрепленный ярлык) при выборе опции «Связь!» этого же контекстного меню.

Копировать

Копирование выделенных записей в буфер обмена.

Удалить запись

Удаление выделенных записей. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Добавить запись

Добавление в конец таблицы новой записи с пустыми значениями полей. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Снять все пометки

Снятие пометок с выделенных записей окна просмотра данных.

Контекстное меню заголовка таблицы

Щелчок правой кнопки на заголовке таблицы (серой ячейке в ее левом верхнем углу) открывает контекстное меню, состоящее из следующих пунктов.

Принять

Сохранение всех сделанных изменений в таблице БД и закрытие окна просмотра данных. Опция доступна, только если таблица базы данных была открыта в режиме редактирования и пользователь изменил что-либо в ней.

Восстановить

Отмена всех изменений, сделанных в течение сеанса, и закрытие окна просмотра данных. Опция доступна, только если таблица базы данных была открыта в режиме редактирования и пользователь изменил что-либо в ней.

Показать все столбцы

Показ всех ранее скрытых столбцов в окне просмотра данных.

Освободить все столбцы

Отмена фиксации всех столбцов; после этого они начинают перемещаться при горизонтальной прокрутке.

Снять все пометки

Снятие пометок со всех записей окна просмотра данных.

Предварительный просмотр

Открытие окна предварительного просмотра подготовленного отчета.

Печать

Вывод содержимого окна просмотра данных на системный принтер Windows.

Формат

Вызов диалогового окна "Формат", с помощью которого можно управлять представлением информации в окне просмотра данных.

Навигационная панель

Служит для быстрого пролистывания записей в окне просмотра данных. Состоит из следующих кнопок:

Первая

Переход к первой записи.

Предыдущая

Переход к предыдущей записи.

Следующая

Переход к следующей записи.

Последняя

Переход к последней записи.

Предварительный просмотр перед печатью

Загрузка в окно просмотра данных изображения, показывающего, как текущая таблица будет выглядеть в печатном виде. В этом режиме становятся не доступными все кнопки инструментов в окне просмотра данных. Навигационная панель также исчезает. Вызвать диалоговое окно можно любым из следующих способов:

Меню "Просмотр данных": "Предварительный просмотр"

Контекстное меню: Щелкнуть правой кнопкой мыши на заголовке таблицы в окне просмотра данных и выбрать «Предварительный просмотр».

Печать

Вызов системного диалогового окна «Печать».

Следующая

Вывод изображения следующей страницы таблицы базы данных.

Предыдущая

Вывод изображения предыдущей страницы таблицы базы данных.

Две страницы

Переключение между режимами показа одной и двух страниц. В режиме показа двух страниц имя кнопки заменяется на «Одна страница».

Крупнее

Увеличение изображения страницы так, чтобы можно было рассмотреть более мелкие детали.

Уменьшить

Уменьшение изображения страницы так, чтобы можно было видеть большую часть таблицы базы данных.

Замкнуть

Выход из режима предварительного просмотра и восстановление таблицы в окне просмотра данных.

Окно «Регулировка секущих плоскостей»

3D Команды

Окно «Регулировка секущих плоскостей»

Панель Орбита:

Контекстное меню: Вызвать команду 3-ОРБИТА, нажать правой кнопкой мыши в области рисования и выбрать "Другие опции"

"Регулировка секущих плоскостей".

Командная строка: 3dclip

Задает секущие плоскости для отображения на 3М орбитальных видах. Управлять плоскостями можно с помощью панели инструментов или выбрав соответствующую опцию из контекстного меню.

Для полноты эффекта секущих плоскостей нажмите кнопку "Закрыть" в верхнем правом углу окна. Сами плоскости остаются неподвижными, и отсеченными оказываются все новые и новые объекты.

Для отключения секущих плоскостей нажмите правой кнопкой мыши в области рисования или окна "Регулировка секущих плоскостей" и установите или снимите флажок "Передняя секущая Вкл" или "Задняя секущая Вкл".

Контекстное меню регулировки секущих плоскостей

Для доступа к перечисленным ниже опциям следует щелкнуть правой кнопкой мыши в пределах окна «Регулировка секущих плоскостей».

Регулировка передней секущей

Режим изменения положения передней секущей плоскости. Ей соответствует линия в нижней части окна. Если опция «Передняя секущая Вкл» активна, результат перемещения плоскости становится сразу же заметен на 3М орбитальном виде.

Регулировка задней секущей

Режим изменения положения задней секущей плоскости. Ей соответствует линия в верхней части окна. Если опция «Задняя секущая Вкл» активна, результат перемещения плоскости становится сразу же заметен на 3М орбитальном виде.

Создать срез

Режим совместного изменения положения задней и передней секущей плоскостей. На 3М орбитальном виде отображается так называемый срез — область пространства между двумя плоскостями. Для того чтобы установить толщину среза, нужно предварительно отрегулировать плоскости по отдельности. После этого их можно регулировать совместно.

Панорамирование

Перемещение секущей плоскости по экрану с помощью курсора (в виде кисти руки). Курсор для этого следует перемещать в нужном направлении, удерживая кнопку выбора мыши в нажатом состоянии. Курсор остается активным до тех пор, пока не будет выбрана другая кнопка.

Зумирование

Увеличение или уменьшение изображения секущей плоскости на экране с помощью курсора (в виде увеличительного стекла). Для увеличения изображения следует нажать кнопку выбора и перемещать курсор в направлении верхней части окна «Регулировка секущих плоскостей». Для уменьшения изображения следует нажать кнопку выбора и перемещать курсор в направлении нижней части окна.

Передняя секущая Вкл

Включение и отключение передней секущей плоскости. Пометка около опции говорит о том, что передняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить переднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.

Задняя секущая Вкл

Включение и отключение задней секущей плоскости. Пометка около имени опции в меню говорит о том, что задняя секущая плоскость включена, и можно наблюдать результаты перемещения регулировочной линии для нее. Чтобы отключить заднюю секущую плоскость, нужно убрать пометку, повторно выбрав данную опцию.

Сброс

Сброс установленных размеров и положения окна и секущей плоскости и возвращение к исходным размерам (на весь рисунок).

Окно «Render»

Т Команды

Окно «Render»

Панель Тонирование:

Меню "Вид": "Тонирование"

"Тонировать"

Командная строка: тонировать

В это окно выводится результат тонирования. Тонированные изображения можно сохранять, печатать и копировать. С помощью диалогового окна «Параметры окна тонирования» можно задать размеры и глубину цветности тонированных изображений.

Меню Файл

Открытие, сохранение и печать тонированных изображений.

Открыть

Открывает растровый (BMP) файл.

Вызывается стандартное диалоговое окно «Открытие файла». Чтобы видеть уменьшенное изображение растрового файла в окне-образце, следует поднять флажок «Просмотр». При сброшенном флажке «Просмотр» процесс выбора файлов происходит несколько быстрее.

Сохранить

Сохраняет изображение в файле растрового формата. Подробнее см. раздел Запись и чтение тонированных изображений документа Руководстве пользователя.

При тонировании в окне «Render» нельзя пользоваться командой SAVEIMG. Эта команда применяется только при тонировании на видовой экран.

Печать

Выводит изображение на устройство печати, настроенное текущим с помощью Панели управления. При выборе пункта «Печать» открывается диалоговое окно «Печать», в котором можно отрегулировать размеры печатаемого изображения и его положение на странице, а также задать число печатаемых копий. Кроме того, в этом окне можно распределить печатаемое изображение на несколько страниц. См. раздел Печать тонированных изображений в документе Руководство пользователя.

Настройка

Отображает диалоговое окно "Параметры окна тонирования", в котором можно задать размеры, глубину цветности и разрешение растровых изображений.

Меню Правка

Копирование тонированных изображений.

Копировать

Копирует изображение из активного окна «Render» в буфер обмена. См. раздел Копирование тонированных изображений в буфер обмена Windows в документе Руководство пользователя.

Меню Окно

В этом меню содержатся пункты «Мозаика», «Каскад», «Упорядочить значки» (стандартные для аналогичных меню в других программах). Параметр "Использовать повторно" используется для функции тонирования.

Использовать повторно

Задает вывод результатов тонирования в одно и то же (текущее) окно и запрещает создание отдельного окна для каждого изображения.

Окно утилиты пакетного нормоконтроля

SLIDELIB утилита создания библиотек слайдов

Окно утилиты пакетного нормоконтроля

Проверка набора рисунков на соблюдение стандартов оформления с созданием XML-отчета, в котором подробно описываются все нарушения. Для использования утилиты необходимо создать файл нормоконтроля, в котором определяются проверяемые рисунки и используемые для этого файлы стандартов.

Утилита пакетного нормоконтроля содержит следующие вкладки:

Рисунки

Стандарты

Надстройки

Примечания

Ход процесса

Панель утилиты пакетного нормоконтроля содержит ряд дополнительных опций.

Вкладка «Рисунки» (утилита пакетного нормоконтроля)

Создание списка рисунков для проверки на соблюдение стандартов.

Рисунки для проверки

Список рисунков для проверки на соблюдение стандартов оформления. Для добавления рисунка в список нужно воспользоваться кнопкой «Добавить рисунок», для удаления рисунка из списка — кнопкой «Исключить рисунок». Утилита пакетного нормоконтроля помечает восклицательным знаком рисунки, которые не может обнаружить. Рисунки проверяются согласно последовательности, заданной в списке. Для изменения последовательности рисунков служат кнопки «Вверх» и «Вниз».

Добавить файл стандартов

Вызов стандартного диалогового окна выбора файлов, где можно выбрать рисунок для проверки.

Исключить рисунок

Исключение рисунка из списка «Рисунки для проверки».

Вверх

Перемещение выделенного рисунка на одну позицию выше в списке.

Вниз

Перемещение файла на позицию ниже в списке.

Описание

Информация о рисунке, выделенном в списке «Рисунки для проверки».

Проверять внешние ссылки в выбранных рисунках

Проверка внешних ссылок, вставленных в рисунки из списка «Рисунки для проверки». После запуска пакетного нормоконтроля внешние ссылки добавляются в список обрабатываемых файлов.

Вкладка «Стандарты» (утилита пакетного нормоконтроля)

Задание файлов стандартов, используемых для проверки именованных объектов при пакетном нормоконтроле.

Использовать для проверки каждого рисунка свои файлы стандартов

Задание проверки рисунка с использованием файлов стандартов, связанных с данным рисунком. Если эта опция задана, остальные опции вкладки становятся недоступными.

Использовать для проверки всех рисунков следующие файлы стандартов

Использование для нормоконтроля файлов стандартов, занесенных в список «Стандарты для проверки всех рисунков».

При этом файлы стандартов, связанные с каждым отдельным рисунком, игнорируются.

Стандарты для проверки всех рисунков Для подключения к рисунку дополнительного файла стандартов следует нажать кнопку «Добавить файл стандартов». Для отключения от рисунка выбранного в списке файла стандартов следует нажать кнопку «Отключить файл стандартов». При возникновении конфликтов между файлами стандартов (например, если в двух стандартах задан слой с одним и тем же именем, но разными свойствами) приоритетом обладает файл стандартов, который расположен в списке ближе к началу. Для перемещения файла стандартов вверх или вниз по списку следует выбрать этот файл в списке и нажать кнопку «Вверх» или кнопку «Вниз».

Добавить файл стандартов

Добавление файла в список «Стандарты для проверки всех рисунков».

Отключить файл стандартов

Исключение файла стандартов из списка «Стандарты для проверки всех рисунков».

Вверх

Перемещение файла на позицию выше в списке.

Вниз

Перемещение файла на позицию ниже в списке.

Описание

Краткая информация о выбранном в списке файле стандартов.

Вкладка «Надстройки» (утилита пакетного нормоконтроля)

Здесь выводится список надстроек для контроля стандартов, которые установлены в данной системе. В настоящий момент для каждого типа именованных объектов (размерных и текстовых стилей, слоев и типов линий) устанавливаются надстройки модуля нормоконтроля. Предполагается, что в дальнейшем будут устанавливаться надстройки сторонних приложений.

Надстройки, обнаруженные на компьютере

Список надстроек для контроля стандартов, которые установлены в данной системе. Необходимо отметить в списке по крайней мере одну надстройку, которая будет использоваться для проверки рисунка. Выбранные надстройки используются при проверке на соответствие стандартам для всех рисунков.

Описание

Информация о надстройке, выделенной в списке.

Вкладка «Замечания» (утилита пакетного нормоконтроля)

Добавление замечаний в XML-отчет.

Замечания для включения в отчет

Позволяет ввести дополнительные замечания в отчет.

Вкладка «Ход процесса» (утилита пакетного нормоконтроля)

Общая информация о статусе текущей пакетной проверки.

Панель утилиты пакетного нормоконтроля

	Новый	Создание нового файла нормоконтроля с расширением .chx. В файлы нормоконтроля записывается, какие рисунки и файлы стандартов должны использоваться при пакетном нормоконтроле.
	Открыть	Вызов стандартного диалогового окна выбора файлов, где выбирается файл нормоконтроля.
	Сохранить	Сохранение текущего файла нормоконтроля.
	Сохранить как	Вызов стандартного диалогового окна сохранения файлов, где указываются имя и папка для сохранения файла нормоконтроля.
	Начать проверку	Запуск пакетной проверки с использованием текущего загруженного файла нормоконтроля. Опция доступна только после добавления рисунков, подключения файла стандартов и выбора по крайней мере одной надстройки для проверки рисунка на соответствие стандартам.
	Остановить проверку	Останов пакетной проверки файлов. Опция доступна только во время выполнения пакетной проверки.
	Просмотр отчета	Вывод на экран HTML-отчета, подводящего итог результатов пакетного нормоконтроля. Опция доступна только после завершения пакетной проверки файлов. Содержимое отчета записывается также в файл нормоконтроля.
	Экспорт отчета	Экспорт HTML-отчета для передачи его другим пользователям. Опция доступна только после завершения пакетной проверки файлов. Также позволяет оптимизировать существующие XML-отчеты, созданные в предыдущих версиях модуля поддержки стандартов, для повышения качества их печати.

ОКНОСВЗАКР Команда

О Команды

ОКНОСВЗАКР Команда

Закрытие палитры свойств

Командная строка: окносвзакр

Палитра "Свойства" закрыта.

ОКНОВОССТ Команда

О Команды

ОКНОВОССТ Команда

Отображает список имен файлов рисунков, подлежащих восстановлению после сбоя системы

Меню "Файл": "Восстановление рисунка"

Командная строка: окновосст

Вызов диспетчера восстановления рисунков.

Темы:

Диспетчер восстановления рисунков

ОКНОВОССТЗАКР Команда

О Команды

ОКНОВОССТЗАКР Команда

Закрытие диспетчера восстановления рисунков

Командная строка: окновосстзакр

Закрытие диспетчера восстановления рисунков.

OLEFRAME Системная переменная

O Системные переменные

OLEFRAME Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Управляет отображением и печатью рамок для всех объектов OLE рисунка . Рамка на OLE-объекте должна отображаться для того, чтобы были видны ручки.

0		Рамка не отображается и не выводится на печать
1		Рамка отображается и выводится на печать
2		Рамка отображается, но не выводится на печать

OLEHIDE Системная переменная

O Системные переменные

OLEHIDE Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет отображением и выводом на печать объектов OLE .

0		Все объекты OLE видимы и доступны для печати
1		Объекты OLE видимы и доступны для печати только в пространстве листа
2		Объекты OLE видимы и доступны для печати только в пространстве модели
3		Объекты OLE невидимы и недоступны для печати

OLEQUALITY Системная переменная

O Системные переменные

OLEQUALITY Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Устанавливает качества печати объектов OLE по умолчанию . Когда для OLEQUALITY задано значение 3, уровень качества вывода назначается автоматически на основе типа объектов. Например, для таблиц задается значение 0, для цветного текста и диаграмм значение 1, а для фотографий значение 2.

0		Монохромный
1		Простая графика
2		Сложная графика
3		Автоматический выбор

OLESTARTUP Системная переменная

O Системные переменные

OLESTARTUP Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Управляет загрузкой исходного приложения, в котором был создан внедренный OLE объект, при печати . Загрузка приложения может улучшить качество вывода.

0		Исходное приложение не загружается
1		Исходное приложение загружается при печати

ОЛЕСВОЙСТВА Команда

О Команды

ОЛЕСВОЙСТВА Команда

Настройка размера, масштаба и других свойств выбранного OLE-объекта

Контекстное меню: Выбрать OLE-объект, щелкнуть правой кнопкой мыши и выбрать из контекстного меню «Размер текста».

Командная строка: олесвойства

Отобразится диалоговое окно "Размер текста OLE".

Примечание Перед вводом команды необходимо выбрать нужный OLE-объект.

Темы:

Диалоговое окно «Размер текста OLE»

ОПЦИИМТФ Команда

О Команды

ОПЦИИМТФ Команда

Задание опций для команды ИМПОРТМТФ

Командная строка: опциимтф

Отобразится диалоговое окно "Параметры импорта из WMF".

Темы:

Диалоговое окно «Параметры импорта из WMF»

Определение точки пересечения

К Команды

Определение точки пересечения

Для определения точек пересечения служат функции ill и ilp.

ill(p1,p2,p3,p4)

Определение координат точки пересечения двух линий: (p1,p2) и (p3,p4). Все точки считаются трехмерными.

ilp(p1,p2,p3,p4,p5)

Определение координат точки пересечения линии (p1,p2) и плоскости, проходящей через три точки (p3,p4,p5).

ОПУБЛИКОВАТЬ Команда

О Команды

ОПУБЛИКОВАТЬ Команда

Создание HTML-страниц с изображениями выбранных рисунков

Меню "Файл": Публикация в Интернете

Командная строка: опубликовать

Откроется диалоговое окно "Публикация в Интернете".

Темы:

Мастер публикации в Интернете

ОРФО Команда

О Команды

ОРФО Команда

Орфографическая проверка надписей в рисунке

Меню "Сервис": "Орфография"

Командная строка: орфо (или 'орфо для прозрачного вызова)

"Выберите объекты": Выбрать объекты любым способом и нажать ENTER по завершении работы

Если в ответ на запрос выбора объектов ввести все, проверка будет выполнена для всех объектов вкладки «Модель» и всех листов.

При обнаружении неизвестного слова в выбранном тексте отобразится диалоговое окно "Проверка орфографии".

Темы:

Диалоговое окно «Проверка орфографии»

Диалоговое окно «Смена словарей»

ORTHOMODE Системная переменная

O Системные переменные

ORTHOMODE Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

рисунок

Управляет перемещением курсора в перпендикулярном направлении . Если ORTHOMODE включена, курсор может двигаться только горизонтально и вертикально относительно текущей ПСК (с учетом угла поворота шаговой привязки).

0		Отключает режим "Орто"
1		Включает режим "Орто"

ОРТО Команда

О Команды

ОРТО Команда

Ограничивает перемещение курсора в вертикальном или горизонтальном направлении

Строка состояния: Орто

Командная строка: орто (или 'орто для прозрачного вызова)

Выберите режим [Вкл/Откл] <текущий>: Ввести вкл или откл или нажать ENTER

На рисунке показано построение отрезка в режиме «Орто». Точка 1 является первой заданной точкой, точка 2 — это положение курсора в момент задания второй точки.

Режим "Орто" применятеся только при задании угла или расстояния путем указания двух точек с помощью устройства указания. В режиме «Орто» перемещения курсора ограничиваются горизонтальным и вертикальным направлениями (точнее говоря, текущими ортогональными направлениями сетки шаговой привязки). Режим "Орто" игнорируется на видах в перспективе.

Горизонтальным считается направление, параллельное оси X текущей ПСК, а вертикальным - направление, параллельное оси Y. ОРТО использует текущий угол поворота шаговой привязки относительно ПСК.

OSMODE Системная переменная

O Системные переменные

OSMODE Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

4133

Определяет выполнение объектных привязок . Параметр хранится в виде битового кода, использующего сумму следующих значений.

0		НИЧего
1		КОНточка
2		СЕРедина
4		ЦЕНтр
8		УЗЕл
16		КВАдрант
32		ПЕРесечение
64		ТВСтавки
128		НОРмаль
256		КАСательная
512		БЛИжайшая
1024		Отменяет все объектные привязки
2048		КАЖущееся пересечение
4096		ПРОдолжение
8192		ПАРаллельно

Если одновременно должно быть активно несколько режимов, следует ввести сумму соответствующих чисел. Так, например, значение 3 означает комбинацию режимов "Конточка" (код 1) и "Середина" (код 2). Значение 16383 активизирует все режимы.

Когда все режимы объектной привязки отключены с помощью кнопки «ПРИВЯЗКА» в строке состояния, возвращается значение 16384 (0x4000). Это дополнительное значение позволяет разработчикам отличать данный режим от режимов объектной привязки, которые были отключены в диалоговом окне "Режимы рисования". Установка дополнительного бита в 1 позволяет отключить привязку. Присвоение переменной OSMODE значения, в котором данный бит установлен в 0, включает объектную привязку.

OSNAPCOORD Системная переменная

O Системные переменные

OSNAPCOORD Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет приоритетом ввода координат с клавиатуры над текущими режимами привязки .

0		Текущие режимы объектной привязки подавляют ввод координат с клавиатуры
1		Вводимые с клавиатуры координаты подавляют текущие режимы объектной привязки
2		Вводимые с клавиатуры координаты подавляют режимы привязки (за исключением использованных в сценариях)

OSNAPHATCH Системная переменная

O Системные переменные

OSNAPHATCH Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

реестр

Управляет игнорированием объектов штриховки при объектной привязке . При использовании значения по умолчанию 0 повышается производительность.

0		Объекты штриховки игнорируются при объектной привязке
1		При объектной привязке объекты штриховки воспринимаются как другие объекты

OSNAPZ Системная переменная

O Системные переменные

OSNAPZ Системная переменная

Тип:

Сохранен в:

Начальное значение:

целый

Не сохранен

Управляет автоматической проекцией объектной привязки на плоскость, параллельную плоскости XY текущей ПСК, на текущем уровне .

0		При привязке используется значение координаты Z указанной точки
1		Вместо значение координаты Z указанной точки подставляется значение уровня (команда УРОВЕНЬ), установленного для текущей ПСК

ОСВЕЖИТЬ Команда

О Команды

ОСВЕЖИТЬ Команда

Перерисовка содержимого текущего видового экрана

Командная строка: освежить (или 'освежить для прозрачного вызова)

Если системная переменная BLIPMODE включена, следы маркеров, оставленные командами редактирования, удаляются из текущего видового экрана.

ОТКРЧАСТЬ Команда

О Команды

ОТКРЧАСТЬ Команда

Загрузка геометрии и именованных объектов в рисунок из выбранного вида или слоя.

Командная строка: открчасть

Примечание Рекомендуется частично открыть рисунок с помощью команды ОТКРЫТЬ с последующим выбором параметра "Открыть частично" в диалоговом окне "Выбор файла" для отображения диалогового окна "Частичное открытие".

При вызове команды ОТКРЧАСТЬ из пакетного файла переменная FILEDIA может равняться как 0, так и 1. Если системная переменная FILEDIA равна 0, и ввести открчасть или -открчасть в ответ на запрос "Команда", при выполнении команды ОТКРЧАСТЬ в командной строке будут отображаться подсказки.

Имя открываемого рисунка: Ввести имя рисунка и нажать ENTER

При вводе символа тильда (~) на запрос об имени рисунка игнорируется значение переменной FILEDIA и выводится диалоговое окно "Выбор файла". В нем нужно выбрать файл и указать опцию "Открыть частично". Появляется диалоговое окно "Частичное открытие". Если ввести имя файла в ответ на запрос, в командной строке будут отображаться подсказки.

Вести вид для загрузки или [?] <*Границы*>: Ввести имя вида, затем ? или нажать ENTER для загрузки рисунка в его границах

Имя вида для загрузки

Открытие рисунка с загрузкой геометрии, принадлежащей выбранному виду.

Ввести слои для загрузки или [?] <нет>: Ввести имя слоя, затем ? или нажать ENTER

Имена загружаемых слоев

Выгрузить все внешние ссылки при открытии [Да/Нет] <Нет>: Ввести д или н или нажать ENTER

Да

Информация о внешних ссылках не загружается в рисунок.

Информация о внешних ссылках загружается в рисунок.

? — Список слоев

Получение списка слоев, доступных в файле рисунка. Необходимо ввести имя слоя или список имен слоев. Слои в списке должны разделяться запятыми.

Выгрузить все внешние ссылки при открытии [Да/Нет] <Нет>: Ввести д или н или нажать ENTER

Да

Информация о внешних ссылках не загружается в рисунок.

Информация о внешних ссылках загружается в рисунок.

? — Список видов

Получение списка видов пространства модели, доступных в файле рисунка. Необходимо ввести имя вида.

Ввести слои для загрузки или [?] <нет>: Ввести имя слоя, затем ? или нажать ENTER

Имена загружаемых слоев

Загрузка в текущий рисунок геометрии с выбранного слоя (слоев). Для того чтобы одновременно задать несколько слоев, нужно ввести их имена, разделяя запятыми. Если не заданы слои, геометрия не загружается даже в том случае, если указан вид для загрузки.

Выгрузить все внешние ссылки при открытии [Да/Нет] <Нет>: Ввести д или н или нажать ENTER

Да

Информация о внешних ссылках не загружается в рисунок.

No

Информация о внешних ссылках загружается в рисунок.

? — Список слоев

Получение списка слоев, доступных в файле рисунка. Необходимо ввести имя слоя или список имен слоев. Слои в списке должны разделяться запятыми.

Выгрузить все внешние ссылки при открытии [Да/Нет] <Нет>: Ввести д или н или нажать ENTER

Да

Информация о внешних ссылках не загружается в рисунок.

No

Информация о внешних ссылках загружается в рисунок.

ОТКРЫТЬ Команда

О Команды

ОТКРЫТЬ Команда

Открытие существующего файла рисунка

Панель Стандартная

Меню "Файл": "Открыть"

Командная строка: открыть

Отобразится диалоговое окно "Выбор файла" (стандартное окно выбора файлов).

Пользователь имеет возможность открыть и загрузить только отдельные объекты рисунка, расположенные на заданных слоях или видах. Для этого в диалоговом окне "Выбор файла" нужно щелкнуть стрелку рядом с кнопкой "Открыть" и выбрать "Открыть частично" или "Открыть для чтения частично". Отобразится диалоговое окно "Частичное открытие".

Если значение системной переменной FILEDIA равно 0, будет вызван вариант команды ОТКРЫТЬ, использующий интерфейс командной строки.

Примечание Если выбранный рисунок содержит макросы, отобразитсядиалоговое окно защиты от макровирусов AutoCAD.

Темы:

Стандартные диалоговые окна выбора файлов

Диалоговое окно "Ярлыки папки Buzzsaw"

Диалоговое окно "Вход на веб-узел Buzzsaw"

Диалоговое окно "Создание ярлыка папки Buzzsaw"

Диалоговое окно "Изменение ярлыка папки Buzzsaw"

Диалоговое окно "Выбор папки Buzzsaw"

Диалоговое окно «Поиск файлов»

Диалоговое окно «Добавление/изменение FTP-адресов»

Диалоговое окно «Частичное открытие»

ОТКРЫТЬ вариант для командной строки

О Команды

ОТКРЫТЬ вариант для командной строки

Если системная переменная FILEDIA равна 0, будет вызван вариант команды ОТКРЫТЬ, использующий интерфейс командной строки.

Имя открываемого рисунка:

При вводе символа тильда (~) на запрос об имени рисунка игнорируется значение переменной FILEDIA и выводится диалоговое окно "Выбор файла" (стандартное окно выбора файлов).

ОТМЕНИТЬ Команда

О Команды

ОТМЕНИТЬ Команда

Отмена действия команд

Панель Стандартная

Командная строка: отменить

Количество отменяемых операций или [Авто/Управление/Начало/Конец/Метка/Обратно]: Ввести положительное число, задать опцию или нажать ENTER для отмены одной операции

При выполнении команды ОТМЕНИТЬ в командной строке выводится имя команды и системной переменной, действие которой отменяется.

Примечание Команда ОТМЕНИТЬ не действует на некоторые команды и системные переменные в основном те, которые осуществляют открытие, закрытие и сохранение рисунков или окон, а также выводят информацию на экран, меняют режим показа графики, регенерируют рисунок или сохраняют его в других форматах.

Количество

Отмена заданного количества предыдущих операций. Действие данной опции эквивалентно многократному вызову команды о с тем отличием, что рисунок не регенерируется на каждом шаге.

Авто

Группирование команд позволяет отменять их однократным вызовом команды О. Если опция «Авто» включена, группируются все действия от запуска команды до ее завершения. Отменить группу действий можно точно так же, как одно действие.

Опция "Авто" команды ОТМЕНИТЬ недоступна при отключении опции "Управление" или при ограничении возможностей команды ОТМЕНИТЬ.

Задайте состояние режима автоотмены [Вкл/Откл] <текущее>: Ввести вкл или откл или нажать ENTER

Управление

Отключение команды ОТМЕНИТЬ или ограничение ее возможностей.

Введите параметр управления отменой [Все/Нет/Один/Объединить] <Все>: Ввести параметр или нажать ENTER

Все

Включение всех возможностей команды ОТМЕНИТЬ.

"Нет"

Отключение команд О и ОТМЕНИТЬ, при этом теряется вся информация, сохраненная этими командами в сеансе редактирования. Кнопка «Отменить» панели «Стандартная» недоступна.

Опции «Авто», «Начало» и «Метка» недоступны, если выбраны опции «Ничего» или «Одну». При попытке использовать команду ОТМЕНИТЬ в то время как она выключена, выдается запрос:

Задайте опцию управления отменой [Все/Ничего/Одну] <Все>:

Одну

Действие команды ОТМЕНИТЬ ограничивается одной операцией.

Опции «Авто», «Начало» и «Метка» недоступны, если выбраны опции «Ничего» или «Одну». При выборе опции "Одну" команды ОТМЕНИТЬ формат основного запроса этой команды позволяет либо обратиться к опции "Управление", либо осуществлять пошаговую отмену.

Управление/<1>:

Если ввести у, отобразится предыдущий запрос:

Задайте опцию управления отменой [Все/Ничего/Одну] <Все>:

"Объединить"

Управляет объединением нескольких последовательных команд увеличения и панорамирования в одну операцию для отмены или повтора.

Объединить операции увеличения и перемещения? [Да/Нет] <Да>: Ввести д или н или нажать ENTER

Начало, Конец

Группирование последовательности действий. При вводе опции «Начало» все последующие действия — вплоть до ввода опции «Конец» — объединяются в группу. При повторном вводе команды отменить началосоздание текущей группы завершается и начинается формирование новой группы. Команды ОТМЕНИТЬ и О воспринимают каждую группу операций как одну команду.

Если ввести команду отменить начало и не вводить отменить конец, то опция «Количество» вызывает отмену заданного числа команд, но не далее начала группы. Чтобы отменить команды, расположенные далее той, что помечена как начальная, нужно использовать опцию «Конец», даже если группа пуста. То же относится и к команде О. Метки отмены, размещенные внутри группы, созданной опциями «Начало» и «Конец» команды ОТМЕНИТЬ, исчезают.

Метка, Обратно

Опция «Метка» позволяет пометить команду перед тем, как отменить ее действие. Опция «Обратно» производит отмену действия команд до последней метки. При пошаговой отмене операций программа сообщает о достижении метки.

Число устанавливаемых меток не ограничено. Возвращаясь к метке, опция «Обратно» удаляет ее. Если метка не обнаружена, выдается запрос:

Данная операция отменит все. OK? <Д>: Ввести д или н или нажать ENTER

Введите д для отмены всех команд текущего сеанса. Введите н, чтобы пропустить опцию "Обратно".

При использовании числового параметра для отмены нескольких операций, выполнение команды ОТМЕНИТЬ прервется, как только будет достигнута помеченная команда.
