ПРИВЯЗКА Команда


ПРИВЯЗКА Команда

ПРИВЯЗКА Команда

список процедур



Группы пользователей Autodesk



Для включения привязки к характерным точкам объектов

При запросе указания точки, удерживая нажатой клавишу SHIFT, щелкнуть правой кнопкой мыши в графической области. Выберите объектную привязку, которой нужно воспользоваться.

Переместите курсор в нужное положение объектной привязки.

Если режим автопривязки включен, то при наведении курсора на характерную точку появляется маркер объектной привязки и соответствующая подсказка.

Выбрать объект.

Происходит выбор самой близкой к курсору точки привязки указанного объекта.


ПРИВЯЗКА Команда

ПРИВЯЗКА Команда

список процедур



Группы пользователей Autodesk



Для задания текущих режимов объектной привязки

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Объектная привязка" диалогового окна "Режимы рисования" выберите необходимые режимы объектной привязки.

Нажать "ОК".

Группы пользователей Autodesk
 Панель Объектная привязка
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПРИВЯЗКА

Группы пользователей Autodesk
 Контекстное меню:  Нажмите и удерживайте клавишу SHIFT и щелкните правой кнопкой мыши для вызова контекстного меню объектной привязки. Выберите "Режимы привязки".




ПРИВЯЗКА Команда

ПРИВЯЗКА Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения текущих режимов объектной привязки в процессе работы

В строке состояния щелкните "Привязка" или нажмите клавишу F3.

Если текущие режимы объектной привязки были заданы, происходит их включение или отключение.

Для временного включения и выключения текущих объектных привязок нажмите и удерживайте клавишу F3 во время работы.

Группы пользователей Autodesk
 Командная строка:  ПРИВЯЗКА




ПРИВЯЗКА Команда

ПРИВЯЗКА Команда

список команд



Группы пользователей Autodesk



Установка текущих режимов объектной привязки

Для включения привязки к характерным точкам объектов

Для задания текущих режимов объектной привязки

Для включения и отключения текущих режимов объектной привязки в процессе работы



ПРЯМАЯ Команда


ПРЯМАЯ Команда

ПРЯМАЯ Команда

список процедур



Группы пользователей Autodesk



Для построения прямой по двум точкам

Щелкните меню "Рисование" » "Прямая".

Указать базовую точку прямой.

Указать вторую точку, через которую должна проходить прямая.

Если необходимо, можно сразу построить несколько прямых.

Все последующие прямые начинаются в первой указанной точке.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПРЯМАЯ


ПРЯМАЯ Команда

ПРЯМАЯ Команда

список процедур



Группы пользователей Autodesk



Для построения луча

Щелкните меню "Рисование" » "Луч".

Выбрать точку начала луча.

Указать вторую точку, через которую должен проходить луч.

Если необходимо, можно сразу построить несколько лучей.

Все последующие лучи начинаются в первой указанной точке.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk
 Командная строка: ЛУЧ




ПРЯМАЯ Команда

ПРЯМАЯ Команда

список команд



Группы пользователей Autodesk



Построение бесконечных линий

Для построения прямой по двум точкам

Для построения луча



ПРЯМОУГ Команда


ПРЯМОУГ Команда

ПРЯМОУГ Команда

список процедур



Группы пользователей Autodesk



Для построения описанного многоугольника

Щелкните меню "Рисование" » "Мн-угол".

В командной строке ввести число сторон.

Указать центр многоугольника (1).

Ввести о (Описанный) для включения режима построения описанного многоугольника.

Задать радиус (2).

Группы пользователей Autodesk

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  МН-УГОЛ


ПРЯМОУГ Команда

ПРЯМОУГ Команда

список процедур



Группы пользователей Autodesk



Для построения многоугольника с заданной стороной

Щелкните меню "Рисование" » "Мн-угол".

В командной строке ввести число сторон.

Ввести к (Кромка).

Указать начальную точку одной стороны многоугольника.

Указать конечную точку этой же стороны.

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  МН-УГОЛ




ПРЯМОУГ Команда

ПРЯМОУГ Команда

список процедур



Группы пользователей Autodesk



Для построения вписанного многоугольника

Щелкните меню "Рисование" » "Мн-угол".

В командной строке ввести число сторон.

Указать центр многоугольника.

Ввести в (Вписанный) для входа в режим построения многоугольника, вписанного в круг с заданным центром.

Задать радиус.

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  МН-УГОЛ




ПРЯМОУГ Команда

ПРЯМОУГ Команда

список процедур



Группы пользователей Autodesk



Для построения прямоугольника

Щелкните меню "Рисование" » "Прямоугольник".

Указать первый угол прямоугольника.

Указать второй угол прямоугольника.

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПРЯМОУГ




ПРЯМОУГ Команда

ПРЯМОУГ Команда

список команд



Группы пользователей Autodesk



Построение полилинии в виде прямоугольника

Для построения описанного многоугольника

Для построения многоугольника с заданной стороной

Для построения вписанного многоугольника

Для построения прямоугольника



ПРОДОЛЖИТЬ Команда


ПРОДОЛЖИТЬ Команда

ПРОДОЛЖИТЬ Команда

список процедур



Группы пользователей Autodesk



Для демонстрации слайдов с помощью пакета

Создать библиотеку слайдов. Подробнее см. раздел

.

Создать пакет — текстовый файл в формате ASCII. Подробнее см. раздел

.

В командной строке ввести пакет.

В диалоговом окне "Выбор файла пакета" выберите пакетный файл и нажмите "Открыть".


ПРОДОЛЖИТЬ Команда

ПРОДОЛЖИТЬ Команда

список процедур



Группы пользователей Autodesk



Для создания пакета с предварительной загрузкой слайдов

В данном примере отображается три слайда (файлы slide1.sld, slide2.sld, и slide3.sld). Каждый слайд виден на экране, пока не будет загружен с диска следующий.

предварительная загрузка В первой строке пакетного файла ввести слайд slide1.

Первая строка запускает демонстрацию и загружает slide1.

Во второй строке ввести слайд *slide2.

Звездочка (*) перед именем слайда во второй строке осуществляет предварительную загрузку slide2.

В третьей строке ввести задержка 2000.

Третья строка задает двухсекундную паузу, чтобы зрители могли рассмотреть slide1.

В четвертой строке ввести слайд. В пятой строк ввести слайд *slide3. В шестой строке ввести задержка 2000.

Строки с четвертой по шестую выводят на экран slide2, загружают slide3 и задают задержку для просмотра slide2.

В седьмой строке ввести слайд. В восьмой строке ввести задержка 3000.

Седьмая и восьмая строки выводят slide3 и задают задержку для просмотра slide3.

В последней строке введите впакет для циклического выполнения пакета.

Выполнение пакета можно прервать клавишей ESC. Для продолжения прерванного пакета служит команда продолжить.

Пакетный файл может содержать комментарии, как показано ниже:

; Начало презентации, загрузка слайда SLIDE1

СЛАЙД SLIDE1

; Предварительная загрузка слайда SLIDE2

СЛАЙД *SLIDE2

; Пауза для возможности рассмотреть слайд SLIDE1

ЗАДЕРЖКА 2000

; Вывод слайда SLIDE2

СЛАЙД

; Предварительная загрузка слайда SLIDE3

СЛАЙД *SLIDE3

; Пауза для возможности рассмотреть слайд SLIDE2

ЗАДЕРЖКА 2000

; Вывод слайда SLIDE3

СЛАЙД

; Пауза для возможности рассмотреть слайд SLIDE3

ЗАДЕРЖКА 3000

; Циклическое выполнение перечисленных выше команд

ВПАКЕТ




ПРОДОЛЖИТЬ Команда

ПРОДОЛЖИТЬ Команда

список команд



Группы пользователей Autodesk



Возобновление выполнения прерванного пакетного файла

Для демонстрации слайдов с помощью пакета

Для создания пакета с предварительной загрузкой слайдов



PRODUCT Системная переменная


PRODUCT Системная переменная

PRODUCT Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Не сохранен

Начальное значение: «AutoCAD»

Возвращает название программного продукта

Нет процедур..



PROGRAM Системная переменная


PROGRAM Системная переменная

PROGRAM Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Не сохранен

Начальное значение: «acad»

Возвращает имя программы

Нет процедур..



PROJECTNAME Системная переменная


PROJECTNAME Системная переменная

PROJECTNAME Системная переменная

список команд



Группы пользователей Autodesk



Тип: строковый

Сохранен в: рисунок

Начальное значение: ""

Присваивает имя проекта текущему рисунку

Нет процедур..



PROJMODE Системная переменная


PROJMODE Системная переменная

PROJMODE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Устанавливает текущий режим проецирования для операций обрезки и удлинения

Нет процедур..



ПРОСМОТР Команда


ПРОСМОТР Команда

ПРОСМОТР Команда

список процедур



Группы пользователей Autodesk



Для воспроизведения тонированного изображения на видовом экране

Щелкните меню "Сервис" » "Изображение" » "Вид".

В диалоговом окне "Просмотр" ввести имя файла или выбрать файл из списка.

В диалоговом окне "Параметры изображения" принять предлагаемый по умолчанию полный размер экрана или указать размеры и смещения изображения.

Информацию о параметрах изображения см. в разделах

и

.

Нажать "ОК".

Изображение отобразится.

Группы пользователей Autodesk
 Командная строка: ПРОСМОТР


ПРОСМОТР Команда

ПРОСМОТР Команда

список процедур



Группы пользователей Autodesk

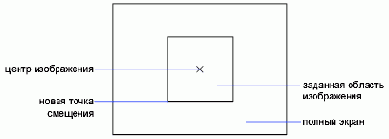

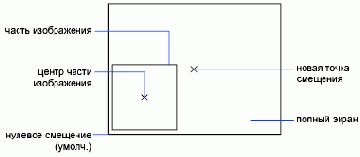

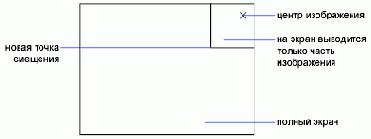

Для задания смещения окна для тонированного изображения

Щелкните меню "Сервис" » "Изображение" » "Вид".

В диалоговом окне "Просмотр" ввести имя файла или выбрать файл из списка.

В диалоговом окне "Параметры изображения" на слайде "Изображение" указать две диагональные точки, чтобы обрезать изображение и определить область отображения.

С помощью нарисованной в окне изображения контурной рамки определяются границы обрезки изображения, и уменьшенное таким образом изображение отображается на слайде-образце "Экран".

Группы пользователей Autodesk

Указать на слайде-образце "Экран" новую точку центра изображения.

Группы пользователей Autodesk

Границы области изображения автоматически обновляются с учетом указанного смещения.

Группы пользователей Autodesk

Если изображение на экране было сохранено в формате .bmp, для отображения растрового изображения в окне тонирования примените команду ПРОСМОТР или выберите параметр "Открыть" в меню "Файл" окна "Тонирование".




ПРОСМОТР Команда

ПРОСМОТР Команда

список процедур



Группы пользователей Autodesk



Для просмотра тонированного изображения в окне "Render"

В окне "Тонирование" щелкнуть меню "Файл" » "Открыть".

Группы пользователей Autodesk

В диалоговом окне "Открытие файла" ввести имя файла или выбрать файл из списка.

Нажать "ОК".

На экране появляется изображение.




ПРОСМОТР Команда

ПРОСМОТР Команда

список команд



Группы пользователей Autodesk



Просмотр изображений в форматах BMP, TGA и TIFF

Для воспроизведения тонированного изображения на видовом экране

Для задания смещения окна для тонированного изображения

Для просмотра тонированного изображения в окне "Render"



ПРОВЕРИТЬ Команда


ПРОВЕРИТЬ Команда

ПРОВЕРИТЬ Команда

список команд



Группы пользователей Autodesk



Проверяет целостность рисунка и исправляет некоторые ошибки

Для восстановления поврежденного файла рисунка

Для восстановления файла рисунка, поврежденного в результате системного сбоя

Для восстановления открытого рисунка

Для восстановления рисунка из файла архива


ПРОВЕРИТЬ Команда

ПРОВЕРИТЬ Команда

список процедур



Группы пользователей Autodesk



Для восстановления поврежденного файла рисунка

Щелкните меню "Файл" » Утилиты » Восстан.

В диалоговом окне "Выбор файла" выберите файл. Нажать кнопку "Открыть".

После проверки команда ВОССТАН помещает все объекты, в которых обнаружены ошибки, в предыдущий набор объектов для удобства их обработки. Если системная переменная AUDITCTL имеет значение 1 (вкл), то протокол проверки сохраняется в ADT-файле журнала.

Группы пользователей Autodesk
 Командная строка:  ВОССТАН




ПРОВЕРИТЬ Команда

ПРОВЕРИТЬ Команда

список процедур



Группы пользователей Autodesk



Для восстановления файла рисунка, поврежденного в результате системного сбоя

Если программа обнаруживает ошибку и не может продолжать работу, то появляется сообщение об ошибке. Нужно записать числовой код ошибки, затем (по возможности) сохранить изменения рисунка и выйти из программы.

Перезапустите программу.

В окне "Восстановление рисунка", в разделе "Файлы архива", дважды щелкните элемент рисунка, чтобы его развернуть. В списке дважды щелкните один из файлов рисунков или архива, чтобы его открыть.

Если программа обнаружит, что рисунок поврежден, появится соответствующее сообщение с запросом о продолжении работы.

Для продолжения ввести д.

После попытки восстановления рисунка, предпринятой программой, появится диагностический отчет о проверке. Если системная переменная AUDITCTL имеет значение 1 (вкл), то протокол проверки сохраняется в ADT-файле журнала.

В зависимости от степени успеха восстановления выполните следующее:

Если восстановление полностью завершено, рисунок открывается. Сохраните файл рисунка.

Если программе не удастся восстановить файл, появится сообщение. В этом случае, начиная с шага 3, выберите другой файл рисунка или архива из списка "Восстановление рисунка".

Группы пользователей Autodesk
 Командная строка:  ВОССТАН




ПРОВЕРИТЬ Команда

ПРОВЕРИТЬ Команда

список процедур



Группы пользователей Autodesk



Для восстановления открытого рисунка

Щелкните меню "Файл" » Утилиты » Проверить.

На приглашение "Исправить все обнаруженные ошибки?" ввести д или н.

Команда ПРОВЕРИТЬ помещает все объекты, в которых обнаружены ошибки, в предыдущий набор объектов для удобства их обработки. Если системная переменная AUDITCTL имеет значение 1 (вкл), то протокол проверки сохраняется в ADT-файле журнала.

ПримечаниеЕсли с помощью команды AUDIT не удается исправить ошибки в рисунке, то следует воспользоваться командой RECOVER. Команда ВОССТАН восстанавливает любой указанный DWG-файл, не являющийся текущим файлом рисунка.

Группы пользователей Autodesk
 Командная строка: ПРОВЕРИТЬ




ПРОВЕРИТЬ Команда

ПРОВЕРИТЬ Команда

список процедур



Группы пользователей Autodesk



Для восстановления рисунка из файла архива

С помощью Проводника Windows найти файл резервной копии рисунка с расширением .bak.

Щелкните правой кнопкой мыши файл архива. Выбрать "Переименовать".

Ввести новое имя с расширением .dwg.

Откройте файл как обычный файл рисунка.



PROXYGRAPHICS Системная переменная


PROXYGRAPHICS Системная переменная

PROXYGRAPHICS Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 1

Управляет сохранением объектов-заместителей в рисунке

Нет процедур..



PROXYNOTICE Системная переменная


PROXYNOTICE Системная переменная

PROXYNOTICE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Отображает сообщение при создании объекта-заместителя

Нет процедур..



PROXYSHOW Системная переменная


PROXYSHOW Системная переменная

PROXYSHOW Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет отображением объектов-заместителей на рисунке

Нет процедур..



PROXYWEBSEARCH Системная переменная


PROXYWEBSEARCH Системная переменная

PROXYWEBSEARCH Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 0

Устанавливает в программе режим поиска адаптеров объектов

Нет процедур..



ПРОЗРАЧНОСТЬ Команда


ПРОЗРАЧНОСТЬ Команда

ПРОЗРАЧНОСТЬ Команда

список процедур



Группы пользователей Autodesk

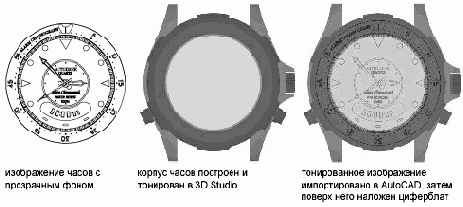

Для изменения цвета и прозрачности монохромного изображения

Выбрать изображение для редактирования.

Щелкните в области рисования правой кнопкой мыши. Нажать кнопку "Свойства".

Для изменения цвета в окне "Свойства" выбрать свойство "Цвет".

В списке цветов выбрать цвет или воспользоваться пунктом "Выбор цвета" для вызова диалогового окна "Выбор цвета". В диалоговом окне "Выбор цвета" выберите цвет. Нажать "OK".

Для переключения состояния прозрачности фона выбранной картинки присвоить свойству "Прозрачность" значение "Да" или "Нет".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ОКНОСВ


ПРОЗРАЧНОСТЬ Команда

ПРОЗРАЧНОСТЬ Команда

список процедур



Группы пользователей Autodesk



Для изменения прозрачности монохромного изображения

Щелкните меню "Изменить" » "Объект" » "Изображение" » "Прозрачность".

Выбрать изображение для редактирования.

Чтобы изменить фон выбранного изображения на прозрачный, выберите вкл. Выберите выкл, чтобы изменить фон на непрозрачный.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Панель Ссылки
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПРОЗРАЧНОСТЬ

Группы пользователей Autodesk
 Контекстное меню:  Выберите изображение и щелкните правой кнопкой мыши в области рисования. Щелкните "Прозрачность".




ПРОЗРАЧНОСТЬ Команда

ПРОЗРАЧНОСТЬ Команда

список команд



Группы пользователей Autodesk



Управление прозрачностью фоновых пикселов растровых изображений

Для изменения цвета и прозрачности монохромного изображения

Для изменения прозрачности монохромного изображения



ПШОТКРЫТЬ Команда


ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список процедур



Группы пользователей Autodesk



Для открытия Диспетчера подшивок

Щелкните меню "Сервис" » "Диспетчер подшивок".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА


ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список процедур



Группы пользователей Autodesk



Для создания новой подшивки

Для создания новой подшивки необходимо выполнить одно из следующих действий:

Щелкнуть меню "Файл" » "Создать подшивку".

В Диспетчере подшивок щелкните меню команд. Щелкните "Новая подшивка".

Следовать инструкциям Мастера создания подшивок.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПШСОЗДАТЬ




ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список процедур



Группы пользователей Autodesk



Для открытия подшивки

Для открытия подшивки необходимо выполнить одно из следующих действий:

Щелкнуть меню "Файл" » "Открыть подшивку".

В Диспетчере подшивок щелкните меню команд. Нажать кнопку "Открыть".

Сделать двойной щелчок мышью на файле данных подшивки (DST).

В диалоговом окне "Открытие подшивки" перейти к папке, содержащей файл DST. Щелкнуть мышью на файле DST и затем нажать "Открыть".

Диспетчер подшивок отобразит данные подшивки.

ПримечаниеПользователь может открыть несколько подшивок и затем переключаться между ними с помощью меню команд.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА




ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список процедур



Группы пользователей Autodesk



Для закрытия подшивки

В Диспетчере подшивок на вкладке "Список листов" щелкните правой кнопкой мыши узел подшивки (наверху листа). Щелкните "Закрыть подшивку".

Данная подшивка больше не будет отображаться в Диспетчере подшивок.

ПримечаниеЗакрыть подшивку для уменьшения числа подшивок, показываемых в меню команд. Однако если закрыть подшивку, у которой остались открытыми некоторые листы, ведомость листов и некоторые поля останутся без обновления.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА




ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список процедур



Группы пользователей Autodesk



Для открытия файла рисунка в подшивке

В Диспетчере подшивок открыть подшивку.

На вкладке "Список листов" сделать двойной щелчок мышью на листе. Для выбора нескольких рисунков одновременно при нажатии файлов рисунков используйте клавиши SHIFT или CTRL.

Откроется файл рисунка для листа. Любые изменения, сделанные в рисунке и относящиеся к списку листов, сохраняются в файле данных подшивки (DST).

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА




ПШОТКРЫТЬ Команда

ПШОТКРЫТЬ Команда

список команд



Группы пользователей Autodesk



Открывает выбранную подшивку

Для открытия Диспетчера подшивок

Для создания новой подшивки

Для открытия подшивки

Для закрытия подшивки

Для открытия файла рисунка в подшивке



ПШСОЗДАТЬ Команда


ПШСОЗДАТЬ Команда

ПШСОЗДАТЬ Команда

список процедур



Группы пользователей Autodesk



Для открытия Диспетчера подшивок

Щелкните меню "Сервис" » "Диспетчер подшивок".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА


ПШСОЗДАТЬ Команда

ПШСОЗДАТЬ Команда

список процедур



Группы пользователей Autodesk



Для создания новой подшивки

Для создания новой подшивки необходимо выполнить одно из следующих действий:

Щелкнуть меню "Файл" » "Создать подшивку".

В Диспетчере подшивок щелкните меню команд. Щелкните "Новая подшивка".

Следовать инструкциям Мастера создания подшивок.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПШСОЗДАТЬ




ПШСОЗДАТЬ Команда

ПШСОЗДАТЬ Команда

список процедур



Группы пользователей Autodesk



Для открытия подшивки

Для открытия подшивки необходимо выполнить одно из следующих действий:

Щелкнуть меню "Файл" » "Открыть подшивку".

В Диспетчере подшивок щелкните меню команд. Нажать кнопку "Открыть".

Сделать двойной щелчок мышью на файле данных подшивки (DST).

В диалоговом окне "Открытие подшивки" перейти к папке, содержащей файл DST. Щелкнуть мышью на файле DST и затем нажать "Открыть".

Диспетчер подшивок отобразит данные подшивки.

ПримечаниеПользователь может открыть несколько подшивок и затем переключаться между ними с помощью меню команд.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА




ПШСОЗДАТЬ Команда

ПШСОЗДАТЬ Команда

список процедур



Группы пользователей Autodesk



Для создания нового листа

В Диспетчере подшивок на вкладке "Список листов" щелкните правой кнопкой мыши узел подшивки, узел группы или узел листа. Выбрать "Новый лист".

В диалоговом окне "Новый лист" введите номер и название листа. Нажать "OK".

Новый лист создается по умолчанию на основе файла шаблона рисунка, заданного в диалоговом окне "Свойства подшивки".

ПримечаниеПользователь может изменить установленную по умолчанию папку для новых листов в диалоговых окнах "Свойства подшивки" или "Свойства группы листов".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПОДШИВКА




ПШСОЗДАТЬ Команда

ПШСОЗДАТЬ Команда

список команд



Группы пользователей Autodesk



Создает новую подшивку

Для открытия Диспетчера подшивок

Для создания новой подшивки

Для открытия подшивки

Для создания нового листа



ПСК Команда


ПСК Команда

ПСК Команда

список процедур



Группы пользователей Autodesk



Для перемещения начала координат ПСК

Щелкните меню "Сервис" » "Новая ПСК" » Исходная точка.

Указать точку, в которую нужно переместить начало координат.

Координаты 0,0,0 ПСК совмещаются с указанной точкой.

Группы пользователей Autodesk
 Панель ПСК
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПСК


ПСК Команда

ПСК Команда

список процедур



Группы пользователей Autodesk



Для возврата к МСК

Щелкните меню "Сервис" » Именованные ПСК.

В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выделить "Мировая СК".

Нажать кнопку "Установить".

Нажать "ОК".

Группы пользователей Autodesk
 Панель ПСК
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ДИСПСК




ПСК Команда

ПСК Команда

список процедур



Группы пользователей Autodesk



Для восстановления предыдущей ПСК

Щелкните меню "Сервис" » Именованные ПСК.

В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выберите "Предыдущая".

Нажать кнопку "Установить".

Нажать "ОК".

Группы пользователей Autodesk
 Панель ПСК
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ДИСПСК




ПСК Команда

ПСК Команда

список процедур



Группы пользователей Autodesk



Для сохранения ПСК

Щелкните меню "Сервис" » Именованные ПСК.

В диалоговом окне "ПСК" на вкладке "Именованные ПСК" выделить "Предыдущая СК".

Нажать кнопку "Установить". (Можно также выбрать БЕЗ ИМЕНИ и щелкнуть правой кнопкой мыши. Выберите "Переименовать".)

Нажать "ОК".

Имя может быть длиной до 255 символов, содержать буквенные символы, цифры и специальные символы (знак доллара ($), минус (-) и знак подчеркивания (_)). Все имена ПСК преобразуются в верхний регистр.

Группы пользователей Autodesk
 Панель ПСК
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ДИСПСК




ПСК Команда

ПСК Команда

список процедур



Группы пользователей Autodesk



Для восстановления именованной ПСК

Щелкните меню "Сервис" » Именованные ПСК.

В диалоговом окне "ПСК" на вкладке "Именованные ПСК" пользователь может увидеть начало координат и направление осей указанной ПСК. Выберите имя ПСК. Щелкните "Подробности".

Нажать кнопку "OK" для завершения просмотра данных о ПСК и возврата в диалоговое окно "ПСК".

Выберите систему координат, которую нужно восстановить. Выбрать "Установить".

Нажать "ОК".

Группы пользователей Autodesk
 Панель ПСК
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ДИСПСК




ПСК Команда

ПСК Команда

список команд



Группы пользователей Autodesk



Управление пользовательскими системами координат

Для перемещения начала координат ПСК

Для возврата к МСК

Для восстановления предыдущей ПСК

Для сохранения ПСК

Для восстановления именованной ПСК



PSLTSCALE Системная переменная


PSLTSCALE Системная переменная

PSLTSCALE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 1

Управляет масштабированием типов линий в пространстве листа

Нет процедур..



PSTYLEMODE Системная переменная


PSTYLEMODE Системная переменная

PSTYLEMODE Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: целый

Сохранен в: рисунок

Начальное значение: 1

Указывает режим стиля печати текущего рисунка - цветозависимый или именованный

Нет процедур..



PSTYLEPOLICY Системная переменная


PSTYLEPOLICY Системная переменная

PSTYLEPOLICY Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет ассоциативностью свойства цвета объекта с его стилем печати

Нет процедур..



PSVPSCALE Системная переменная


PSVPSCALE Системная переменная

PSVPSCALE Системная переменная

список команд



Группы пользователей Autodesk



Тип: вещественный

Сохранен в: рисунок

Начальное значение: 0

Устанавливает масштабный коэффициент вида для вновь создаваемых видовых экранов

Нет процедур..



ПУБЛ Команда


ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для добавления листов из рисунка в набор для публикации

Щелкните меню "Файл" » "Публикация".

В диалоговом окне "Публикация" нажать кнопку "Добавить листы".

В диалоговом окне "Выбор рисунков" выберите рисунки. Нажмите кнопку "Выбрать", чтобы добавить их к списку листов диалогового окна "Публикация".

ПримечаниеМожно также для добавления листов в список перетащить рисунки с рабочего стола в окно "Публикация".

Каждая вкладка рисунка становится отдельным листом в списке диалогового окна.

Листы, которые не требуется включать в набор, следует исключить из списка. Перед публикацией вкладки необходимо инициализировать.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ


ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для добавления листов из DSD-файла в набор для публикации

Щелкните меню "Файл" » "Публикация".

В диалоговом окне "Публикация" нажать кнопку "Загрузить список листов".

В диалоговом окне "Загрузка списка листов" выберите файл DSD. Выберите "Загрузить".

В диалоговом окне "Замена или добавление" щелкнуть на кнопке "Заменить" для замены текущих листов в DSD-файле или щелкнуть "Добавить" для добавления листов из DSD-файла в список листов в диалоговом окне "Публикация".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для исключения листа из набора для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые требуется исключить из набора, присутствуют в списке диалогового окна "Публикация".

В списке "Листы" выберите один или более листов для исключения. Нажмите кнопку "Исключение листов".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для исключения всех листов из набора для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые требуется исключить из набора, присутствуют в списке диалогового окна "Публикация".

Щелкните правой кнопкой мыши список листов. Выберите "Исключить все".

ПримечаниеОтменить операцию исключения всех листов нельзя.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для изменения порядка следования листов в наборе для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые требуется поменять местами, присутствуют в списке диалогового окна "Публикация".

Выберите лист. Нажмите кнопку "Сдвинуть лист вверх" или "Сдвинуть лист вниз".

ПримечаниеПросмотр и вывод на печать листов, входящих в набор для публикации, осуществляется в порядке следования листов в списке диалогового окна "Публикация".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для копирования листов в наборе для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые требуется скопировать, присутствуют в списке диалогового окна "Публикация".

Выберите один или более листов из списка листов и щелкните правой кнопкой мыши. Выберите "Копировать выбранные листы".

Копии добавляются в конец списка и выделяются подсвечиванием. Имя копии создается путем добавления слова -Копия(n) к имени исходного листа. Например, при копировании листа под названием Водопровод его копия будет называться Водопровод-Копия(1). При каждом копировании одного и того же листа n увеличивается на 1. Создавая копии листа, можно применять к одному и тому же листу разные наборы параметров листа и другие настройки.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для переименования листов в наборе для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые требуется переименовать, присутствуют в списке диалогового окна "Публикация".

Выбрать лист из списка а затем выполнить одно из следующих действий:

Щелкнуть правой кнопкой мыши. Выберите "Переименовать лист".

Нажать F2.

Ввести новое имя листа.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для изменения набора настроек листа в наборе для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что лист, который для которых требуется сменить набор параметров листа, присутствуют в списке диалогового окна "Публикация".

Выбрать лист из списка.

В столбце "Параметры листа" выбрать набор параметров для применения к листу.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для изменения набора настроек одного или нескольких листов в наборе для публикации

Щелкните меню "Файл" » "Публикация".

Убедиться, что листы, которые для которых требуется сменить набор параметров листа, присутствуют в списке диалогового окна "Публикация".

Выберите один или более листов из списка и щелкните правой кнопкой мыши. Выберите "Изменение набора параметров листа".

В столбце "Параметры листа" выбрать набор параметров для применения к листам.

ПримечаниеРекомендуется изменять параметры листа для каждой вкладки в соответствии с желаемым видом на публикации. Для вкладки "Модель" можно применять только наборы параметров листа, созданные для пространства модели, а для вкладок-листов можно применять только наборы параметров, созданные для вкладок-листов.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список процедур



Группы пользователей Autodesk



Для публикации нескольких листов рисунка

В области рисования выбрать вкладку-лист для публикации.

Удерживая нажатой клавишу CTRL, щелкнуть мышью на других вкладках-листах, которые требуется опубликовать.

Щелкните правой кнопкой мыши одну из выбранных закладок. Выберите "Опубликовать выбранные листы".

В диалоговом окне "Публикация" задать, как требуется, настройки выбранных листов.

Нажать кнопку "Опубликовать".

Группы пользователей Autodesk
 Командная строка:  ПУБЛ




ПУБЛ Команда

ПУБЛ Команда

список команд



Группы пользователей Autodesk



Публикует рисунки в DWF-файлах или на плоттерах

Для добавления листов из рисунка в набор для публикации

Для добавления листов из DSD-файла в набор для публикации

Для исключения листа из набора для публикации

Для исключения всех листов из набора для публикации

Для изменения порядка следования листов в наборе для публикации

Для копирования листов в наборе для публикации

Для переименования листов в наборе для публикации

Для изменения набора настроек листа в наборе для публикации

Для изменения набора настроек одного или нескольких листов в наборе для публикации

Для публикации нескольких листов рисунка



ПУБЛ3МДВФ Команда


ПУБЛ3МДВФ Команда

ПУБЛ3МДВФ Команда

список команд



Группы пользователей Autodesk



Создание файлов 3D DWF трехмерных моделей

Нет процедур..



PUCSBASE Системная переменная


PUCSBASE Системная переменная

PUCSBASE Системная переменная

список команд



Группы пользователей Autodesk



Тип: строковый

Сохранен в: рисунок

Начальное значение: ""

Сохраняет имя ПСК, которая определяет параметры исходной точки и ориентации ортогональной ПСК (только для пространства листа)

Нет процедур..



QCSTATE Системная переменная


QCSTATE Системная переменная

QCSTATE Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: целый

Не сохранен

Начальное значение: разные

Определяет, активен ли калькулятор QuickCalc

Нет процедур..



QTEXTMODE Системная переменная


QTEXTMODE Системная переменная

QTEXTMODE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Управляет отображением текста

Нет процедур..



РАБОЧЕЕПРОСТРАНСТВО Команда


РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Для создания рабочего пространства с помощью диалогового окна "Настройка интерфейса пользователя"

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В диалоговом окне "Настройка интерфейса пользователя" перейдите на вкладку "Адаптация". На панели "Адаптации в <имя файла> щелкните правой кнопкой мыши узел дерева "Рабочие пространства" и выберите "Создать" » "Рабочее пространство".

Новое рабочее пространство с именем "РабочееПространство1" размещается в нижней части дерева "Рабочее пространство".

Выполнить одно из следующих действий:

Введите новое имя вместо текста "РабочееПрсотранство1".

Щелкните правой кнопкой мыши надпись "РабочееПространство1". Выбрать "Переименовать". Затем введите новое имя рабочего пространства.

В панели "Содержимое рабочего пространства" щелкните "Адаптация рабочего пространства".

На панели "Адаптации в <имя файла>" нажав значок "плюс" (+) рядом с узлом, разверните дерево "Панели", дерево "Меню" или дерево "Частичные файлы НПИ".

ПримечаниеВ узлах меню, панели инструментов и файла НПИ теперь отображаются флажки. Таким образом, можно легко добавлять элементы в рабочее пространство.

Установите флажок рядом с меню, панелью инструментов или частичным файлом НПИ, если необходимо добавить его в рабочее пространство.

В панели "Содержимое рабочего пространства" выбранные элементы добавляются в рабочее пространство.

В панели "Содержимое рабочего пространства" нажмите кнопку "Выполнено".


РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Изменение свойств рабочего пространства

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В диалоговом окне "Настройка интерфейса пользователя" перейдите на вкладку "Адаптация".

В панели "Адаптации в <имя файла>" вкладки "Адаптация" щелкните рабочее пространство, свойства которого необходимо изменить.

В панели "Свойства" выполните любое из следующих действий.

В поле "Имя" введите новое имя для рабочего пространства.

В поле "Пояснение" введите необходимое пояснение.

В поле " Отображение вкладки модели и листа" выберите необходимый параметр (Вкл, Откл, Не изменять).

В поле "Отображение экранных меню" выберите необходимый параметр (Вкл, Откл, Не изменять).

В поле "Отображение полос прокрутки" выберите необходимый параметр (Вкл, Откл, Не изменять).

По завершении изменения свойств рабочего пространства нажмите кнопку OK.




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Импорт рабочего пространства в основной файл НПИ

Щелкните меню "Сервис" » "Адаптация" » "Импорт адаптаций".

Файл НПИ отобразится в панели "Адаптации в" (справа) на вкладке "Передача".

На вкладке "Передача" в панели "Адаптации в <имя файла>" (слева) нажмите кнопку "Открыть файл адаптации"

В диалоговом окне "Открытие файла" найдите и выберите файл частичной адаптации, содержащий рабочее пространство, которое требуется добавить.

В левой панели перетащите рабочее пространство из файла частичной адаптации в узел "Рабочее пространство" основного файла НПИ.

Нажать "ОК".




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Копирование рабочего пространства

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" диалогового окна "Настройка интерфейса пользователя" (слева) нажмите кнопку "Открыть файл адаптации".

В диалоговом окне "Открытие файла" найдите и выберите файл частичной адаптации, содержащий рабочее пространство, которое требуется скопировать.

Щелкните правой кнопкой мыши рабочее пространство. Выберите "Копировать рабочее пространство".

Скопированное рабочее пространство будет отображено в нижней части листа рабочих пространств (ему будет присвоено имя "Копия <имя рабочего пространства>".

Щелкните правой кнопкой мыши скопированное рабочее пространство. Выбрать "Переименовать".

Введите имя нового рабочего пространства.

Измените рабочее пространство, если необходимо.

Нажать "ОК".




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Установка рабочего пространства текущим

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" диалогового окна "Настройка интерфейса пользователя" (слева) нажмите кнопку "Открыть файл адаптации".

В диалоговом окне "Открытие файла" найдите и выберите файл частичной адаптации, содержащий рабочее пространство, которое требуется установить текущим.

Щелкните правой кнопкой мыши рабочее пространство. Выберите "Установить рабочее пространство текущим".

Нажмите кнопку "Применить".




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Для переключения рабочих пространств

Выберите меню "Окно" » "Рабочие пространства".

Выберите из списка рабочее пространство, к которому необходимо переключиться.

Группы пользователей Autodesk
 Командная строка:  РАБОЧЕЕ ПРОСТРАНСТВО




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Для изменения параметров рабочих пространств

Выберите меню "Окно" » "Рабочие пространства" » Параметры рабочего пространства.

При необходимости измените параметры рабочего пространства в диалоговом окне "Параметры рабочего пространства".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  РАБОЧЕЕ ПРОСТРАНСТВО

Группы пользователей Autodesk
 Командная строка:  ПАРАМЕТРЫРП




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список процедур



Группы пользователей Autodesk



Для сохранения рабочего пространства

В области рисования удалите, отобразите или переместите те панели инструментов и закрепляемые окна, которые необходимо использовать в будущем.

Выберите меню "Окно" » "Рабочие пространства" » "Сохранить текущее как".

В диалоговом окне "Сохранение рабочего пространства" введите имя нового рабочего пространства или выберите имя из раскрывающегося списка.

Нажать кнопку "Сохранить".

Группы пользователей Autodesk
 Командная строка:  РАБОЧЕЕ ПРОСТРАНСТВО

Группы пользователей Autodesk
 Командная строка:  СОХРАНЕНИЕРП




РАБОЧЕЕПРОСТРАНСТВО Команда

РАБОЧЕЕПРОСТРАНСТВО Команда

список команд



Группы пользователей Autodesk



Создает, изменяет и сохраняет рабочие пространства, а также делает рабочее пространство текущим

Для создания рабочего пространства с помощью диалогового окна "Настройка интерфейса пользователя"

Изменение свойств рабочего пространства

Импорт рабочего пространства в основной файл НПИ

Копирование рабочего пространства

Установка рабочего пространства текущим

Для переключения рабочих пространств

Для изменения параметров рабочих пространств

Для сохранения рабочего пространства



РАСЧЛЕНИТЬ Команда


РАСЧЛЕНИТЬ Команда

РАСЧЛЕНИТЬ Команда

список команд



Группы пользователей Autodesk



Разбиение составного объекта на составляющие его объекты

Нет процедур..



RASTERDPI Системная переменная


RASTERDPI Системная переменная

RASTERDPI Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 300

Управляет размером листа и масштабом печати при переключении с устройств вывода размерных файловых форматов на устройства вывода безразмерных файловых форматов и наоборот

Нет процедур..



RASTERPREVIEW Системная переменная


RASTERPREVIEW Системная переменная

RASTERPREVIEW Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет сохранением вместе с рисунком образцов для просмотра в формате BMP

Нет процедур..



РАСТЯНУТЬ Команда


РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для растягивания объекта

Щелкнуть меню "Изменить" » "Растянуть".

Выбрать объект секущей рамкой.

Секущая рамка должна захватывать по крайней мере одну вершину или определяющую точку объекта.

Выполнить одно из следующих действий:

Ввести значения относительных координат смещения в декартовой, полярной, цилиндрической или сферической системе координат. Не следует вводить знак @, так как уже предполагается ввод относительных координат. Нажать ENTER на запрос второй точки перемещения.

Указать базовую точку для растягивания указать вторую точку для определения расстояния и направления.

Объекты, у которых хотя бы одна вершина или конечная точка расположена внутри секущей рамки, растягиваются. Объекты, полностью охваченные секущей рамкой или выбранные отдельно, перемещаются без растягивания.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РАСТЯНУТЬ


РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для масштабирования объекта с заданным масштабным коэффициентом

Щелкнуть меню "Изменить" » "Масштаб".

Выбрать объект для масштабирования.

Указать базовую точку.

Ввести значение масштабного коэффициента или перетащить объект и щелкнуть мышью для задания нового масштаба.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  МАСШТАБ




РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для масштабирования объекта по длине опорного отрезка

Щелкнуть меню "Изменить" » "Масштаб".

Выбрать объект для масштабирования.

Указать базовую точку.

Выполнить одно из следующих действий:

Указать первую и вторую опорные точки или ввести значение длины опорного отрезка.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  МАСШТАБ




РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для изменения длины отрезка перетаскиванием

Щелкнуть меню "Изменить" » "Увеличить".

Ввести ди для вызова режима динамического перетаскивания.

Выбрать объект, длина которого изменяется.

Задать перетаскиванием новое положение ближайшей к точке указания конечной точки.

Выбранный объект увеличивается или уменьшается, сохраняя положение и ориентацию.

Группы пользователей Autodesk
 Командная строка:  УВЕЛИЧИТЬ




РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для растягивания объекта с помощью ручек

Выбрать объект для растягивания.

Выбрать базовую ручку на объекте.

Заданная ручка подсвечивается, и включается режим по умолчанию "Растягивание".

Переместить устройство указания и щелкнуть.

Выбранный объект растягивается с учетом нового положения ручки.




РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список процедур



Группы пользователей Autodesk



Для растягивания с помощью нескольких ручек

Выбрать несколько объектов для растягивания.

Удерживая нажатой клавишу SHIFT, выбрать несколько ручек.

Выбранные ручки подсвечиваются.

Включается режим "Растягивание", выбранный по умолчанию.

Переместить устройство указания и щелкнуть.

Выбранные ручки перемещаются одновременно. Заданные объекты растягиваются.




РАСТЯНУТЬ Команда

РАСТЯНУТЬ Команда

список команд



Группы пользователей Autodesk



Перенос или растягивание объектов

Для растягивания объекта

Для масштабирования объекта с заданным масштабным коэффициентом

Для масштабирования объекта по длине опорного отрезка

Для изменения длины отрезка перетаскиванием

Для растягивания объекта с помощью ручек

Для растягивания с помощью нескольких ручек



РАЗМЕР и РАЗМЕР1 Команда


РАЗМЕР и РАЗМЕР1 Команда

РАЗМЕР и РАЗМЕР1 Команда

список команд



Группы пользователей Autodesk



Переход в режим нанесения размеров

Нет процедур..



РАЗМЕТИТЬ Команда


РАЗМЕТИТЬ Команда

РАЗМЕТИТЬ Команда

список процедур



Группы пользователей Autodesk



Для разметки объекта с помощью точек

Щелкните меню "Рисование" » Точка » Разметить.

Выбрать отрезок, дугу, сплайн, окружность, эллипс или полилинию.

Ввести значение шага разметки с клавиатуры или указанием двух точек рисунка.

Точки размещаются на объекте с указанным шагом.

Группы пользователей Autodesk
 Командная строка: РАЗМЕТИТЬ


РАЗМЕТИТЬ Команда

РАЗМЕТИТЬ Команда

список процедур



Группы пользователей Autodesk



Для разметки объекта с помощью блоков

Если необходимо, создать предварительно блок.

Щелкните меню "Рисование" » Точка » Разметить.

Выбрать отрезок, дугу, сплайн, окружность, эллипс или полилинию.

Ввести значение шага разметки с клавиатуры или указанием двух точек рисунка.

Ввести имя вставляемого блока.

Ввести д для поворота блоков при вставке так, чтобы каждый блок ориентировался по касательной к размечаемому объекту. Ввести н для вставки блоков без поворота.

Ввести значение шага разметки с клавиатуры или указанием двух точек рисунка.

Блоки вставляются на объекте с указанным шагом.

Группы пользователей Autodesk
 Командная строка:  БЛОК, РАЗМЕТИТЬ




РАЗМЕТИТЬ Команда

РАЗМЕТИТЬ Команда

список команд



Группы пользователей Autodesk



Размещение на объекте точек или блоков с равными интервалами

Для разметки объекта с помощью точек

Для разметки объекта с помощью блоков



РАЗОРВАТЬ Команда


РАЗОРВАТЬ Команда

РАЗОРВАТЬ Команда

список команд



Группы пользователей Autodesk



Разрыв выбранного объекта между двумя точками

Для разрывания объекта

Для соединения объектов


РАЗОРВАТЬ Команда

РАЗОРВАТЬ Команда

список процедур



Группы пользователей Autodesk



Для разрывания объекта

Щелкнуть меню "Изменить" » "Разорвать".

Выбрать разрываемый объект.

По умолчанию точка указания объекта считается первой точкой разрыва. Чтобы выбрать в качестве первой точки разрыва другую точку, следует ввести п (Первая) и указать новую точку.

Указать вторую точку разрыва.

Для разрыва объекта без создания зазора ввести @0,0 для указания предыдущей точки.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РАЗОРВАТЬ




РАЗОРВАТЬ Команда

РАЗОРВАТЬ Команда

список процедур



Группы пользователей Autodesk



Для соединения объектов

Щелкнуть меню "Изменить" » "Соединить".

Выбрать исходный объект, к которому необходимо присоединить объекты.

Выбрать один или несколько объектов для присоединения к исходному объекту.

Доступные объекты включают арки, эллиптические арки, линии, полилинии и сплайны. Дополнительные ограничения для каждого типа объектов описаны в команде СОЕДИНИТЬ.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  СОЕДИНИТЬ



РАЗРЕЗ Команда


РАЗРЕЗ Команда

РАЗРЕЗ Команда

список процедур



Группы пользователей Autodesk

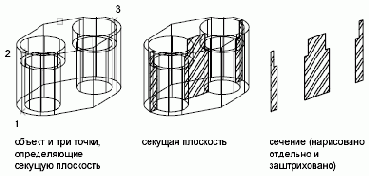

Для построения поперечного сечения тела

Щелкните меню "Рисование" » "Тела" » "Сечение".

Группы пользователей Autodesk

Выбрать объекты для построения сечения.

Указанием трех точек задать секущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, 3

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  СЕЧЕНИЕ

ПримечаниеДля того чтобы заштриховать полученное сечение, необходимо вначале совместить ПСК с секущей плоскостью.


РАЗРЕЗ Команда

РАЗРЕЗ Команда

список процедур



Группы пользователей Autodesk

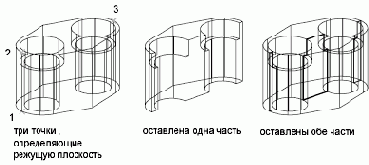

Для разрезания тела

Щелкните меню "Рисование" » "Тела" » "Разрез".

Группы пользователей Autodesk

Выбрать объекты для разрезания.

Указанием трех точек определить режущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, Вторая точка определяет положительную ось X, а третья точка определяет положительную ось Y.

3

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РАЗРЕЗ




РАЗРЕЗ Команда

РАЗРЕЗ Команда

список команд



Группы пользователей Autodesk



Разрезание набора тел плоскостью

Для построения поперечного сечения тела

Для разрезания тела



RE-INIT Системная переменная


RE-INIT Системная переменная

RE-INIT Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Не сохранен

Начальное значение: 0

Выполняет повторную инициализацию дигитайзера, его порта и файла acad.pgp

Нет процедур..



РЕДШТРИХ Команда


РЕДШТРИХ Команда

РЕДШТРИХ Команда

список команд



Группы пользователей Autodesk



Изменяет существующую штирховку или заливку

Для изменения угла наклона штриховки

Для задания ограничения числа объектов, создаваемых штриховкой

Для редактирования градиентной заливки


РЕДШТРИХ Команда

РЕДШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для изменения угла наклона штриховки

Выбрать образец штриховки.

Щелкните штриховку правой кнопкой мыши. Выберите "Свойства".

Ввести новое значение в поле "Угол".

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ОКНОСВ




РЕДШТРИХ Команда

РЕДШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для задания ограничения числа объектов, создаваемых штриховкой

В командной строке ввести setenv.

При вводе имени переменной MaxHatch необходимо соблюдать регистр символов. Чем больше значение, тем плотнее наносимая штриховка.

ПримечаниеПри вводе имени переменной MaxHatch необходимо соблюдать регистр символов.




РЕДШТРИХ Команда

РЕДШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для редактирования градиентной заливки

Дважды щелкнуть на градиентной заливке, которую требуется отредактировать.

Внести необходимые изменения на вкладке "Градиент" диалогового окна "Редактирование штриховки".

Кнопка "Просмотр" позволяет контролировать результат. Для возврата к диалоговому окну и выполнения настроек нажмите клавишу ENTER или щелкните правой кнопкой мыши.

После того, как требуемый эффект достигнут, в диалоговом окне "Штриховка и градиент" нажмите "ОК" для создания градиентной заливки.



РЕДСПЛАЙН Команда


РЕДСПЛАЙН Команда

РЕДСПЛАЙН Команда

список процедур



Группы пользователей Autodesk



Для редактирования сплайна

Щелкнуть меню "Изменить" » Объект » "Сплайн".

Выбрать сплайн для редактирования.

Выполнить одно или несколько действий из перечисленных:

Ввести о (Определяющие) для редактирования определяющих сплайн данных.

Ввести з (Замкнуть) для замыкания разомкнутого сплайна и сглаживания кривой в точке соединения.

Ввести п (Перенести) для переноса определяющей точки в новое положение.

Ввести и (Исправить) для изменения формы сплайна путем добавления управляющих точек и изменения их весовых коэффициентов, а также повышением порядка сплайна.

Ввести об (ОБратно) для изменения направления сплайна на противоположное.

Ввести от (ОТменить) для отмены последней операции редактирования.

Ввести х (выХод) для завершения команды.

Группы пользователей Autodesk
 Панель Редактирование-2
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЕДСПЛАЙН


РЕДСПЛАЙН Команда

РЕДСПЛАЙН Команда

список команд



Группы пользователей Autodesk



Редактирование сплайнов или сглаженных сплайнами полилиний

Для редактирования сплайна



РЕДТЕЛ Команда


РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для выдавливания грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Выдавить грани".

Выбрать грань для выдавливания (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Задать глубину выдавливания.

Задать угол сужения.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ


РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



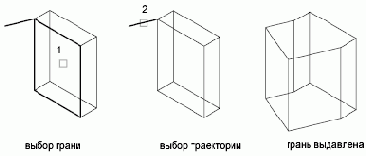

Для выдавливания грани тела вдоль траектории

Щелкнуть меню "Изменить" » "Редактирование тел" » "Выдавить грани".

Выбрать грань для выдавливания (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Ввести т (Траектория).

Выбрать объект, используемый в качестве траектории (2).

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



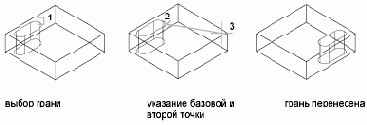

Для переноса грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Перенос граней".

Выбрать грань для переноса (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Указать базовую точку перемещения (2).

Указать вторую точку перемещения (3).

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для поворота грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Повернуть грани".

Выбрать грань для поворота (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Ввести z для указания точки на оси.

Ось поворота может также быть задана указанием точки на оси X или Y, двух точек или объекта (в этом случае ось совмещается с ним). Положительным направлением оси считается направление от начальной точки к конечной.

Задать угол поворота.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



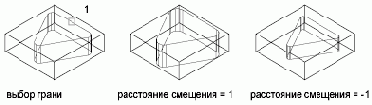

Для смещения грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Сместить грани".

Выбрать грань для смещения (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Задать расстояние смещения.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

ПримечаниеЕсли в смещении участвуют все грани тела, имеющего отверстия и вырезы, увеличение объема тела приводит к сужению отверстий.

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



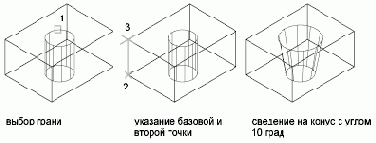

Для сведения грани тела на конус

Щелкнуть меню "Изменить" » "Редактирование тел" » "Свести грани на конус".

Выбрать грань для сведения на конус (1).

Выбрать грань для смещения (1).

Указать базовую точку для операции (2).

Указать вторую точку на оси (3).

Задать угол сужения.

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для удаления грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Удалить грани".

Выбрать грань для удаления (1).

Из меню "Редакт" выбрать "Редактирование тел" ‰ "Свести грани на конус".

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для копирования грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Копировать грани".

Выбрать грань для копирования (1).

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

Указать базовую точку для копирования (2).

Указать вторую точку перемещения (3).

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

ПримечаниеДля выдавливания скопированной грани можно воспользоваться командой ВЫДАВИТЬ.

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для изменения цвета грани тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Изменение цвета граней".

Выбрать грань, цвет которой необходимо изменить.

Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.

В диалоговом окне "Выбор цвета" выбрать цвет. Нажать "ОК".

Нажать ENTER для завершения команды.

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



Для изменения цвета ребра тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Изменить цвет ребер".

Выбрать ребро, цвет которого необходимо изменить.

кромки (3М тел):редактирование

В диалоговом окне "Выбор цвета" выбрать цвет. Нажать "ОК".

Нажать ENTER для завершения команды.

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список процедур



Группы пользователей Autodesk



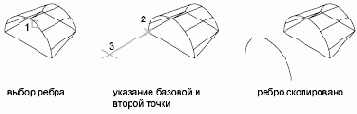

Для копирования ребра тела

Щелкнуть меню "Изменить" » "Редактирование тел" » "Копирование ребер".

Выбрать ребро для копирования (1).

кромки (3М тел):редактирование

Указать базовую точку перемещения (2).

Указать вторую точку перемещения (3).

Нажать ENTER для завершения команды.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЕДТЕЛ




РЕДТЕЛ Команда

РЕДТЕЛ Команда

список команд



Группы пользователей Autodesk



Редактирование граней и ребер 3М тел

Для выдавливания грани тела

Для выдавливания грани тела вдоль траектории

Для переноса грани тела

Для поворота грани тела

Для смещения грани тела

Для сведения грани тела на конус

Для удаления грани тела

Для копирования грани тела

Для изменения цвета грани тела

Для изменения цвета ребра тела

Для копирования ребра тела



REFEDITNAME Системная переменная


REFEDITNAME Системная переменная

REFEDITNAME Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Не сохранен

Начальное значение: ""

Отображает имя редактируемого вхождения

Нет процедур..



РЕГЕН Команда


РЕГЕН Команда

РЕГЕН Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения заливки

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Настройка" на вкладке "Отображение" в разделе "Производительность отображения" выберите "Показывать заливку".

Если флажок активен, заливка отображается.

Нажать "ОК".

Чтобы отобразить изменения, выберите меню "Вид" » "Реген".

Группы пользователей Autodesk
 Командная строка:  НАСТРОЙКА, РЕГЕН


РЕГЕН Команда

РЕГЕН Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения вывода текста

Щелкнуть "Сервис" » "Параметры".

В диалоговом окне "Настройка" на вкладке "Отображение" в разделе "Производительность отображения" выберите "Только границы текстов".

Если флажок активен, вместо текста выводится окружающая его рамка.

Нажать "ОК".

Чтобы отобразить изменения, выберите меню "Вид" » "Реген".

Группы пользователей Autodesk
 Командная строка:  НАСТРОЙКА, РЕГЕН




РЕГЕН Команда

РЕГЕН Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения весов линий

Щелкнуть меню "Формат" » Толщина линии.

Установить или сбросить флажок "Отображать линии в соответствии с весами" в диалоговом окне "Параметры весов линий".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  ВЕСЛИН




РЕГЕН Команда

РЕГЕН Команда

список команд



Группы пользователей Autodesk



Регенерация рисунка и перерисовка содержимого текущего видового экрана

Для включения и отключения заливки

Для включения и отключения вывода текста

Для включения и отключения весов линий



РЕГЕНАВТО Команда


РЕГЕНАВТО Команда

РЕГЕНАВТО Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения заливки

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Настройка" на вкладке "Отображение" в разделе "Производительность отображения" выберите "Показывать заливку".

Если флажок активен, заливка отображается.

Нажать "ОК".

Чтобы отобразить изменения, выберите меню "Вид" » "Реген".

Группы пользователей Autodesk
 Командная строка:  НАСТРОЙКА, РЕГЕН


РЕГЕНАВТО Команда

РЕГЕНАВТО Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения вывода текста

Щелкнуть "Сервис" » "Параметры".

В диалоговом окне "Настройка" на вкладке "Отображение" в разделе "Производительность отображения" выберите "Только границы текстов".

Если флажок активен, вместо текста выводится окружающая его рамка.

Нажать "ОК".

Чтобы отобразить изменения, выберите меню "Вид" » "Реген".

Группы пользователей Autodesk
 Командная строка:  НАСТРОЙКА, РЕГЕН




РЕГЕНАВТО Команда

РЕГЕНАВТО Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения весов линий

Щелкнуть меню "Формат" » Толщина линии.

Установить или сбросить флажок "Отображать линии в соответствии с весами" в диалоговом окне "Параметры весов линий".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  ВЕСЛИН




РЕГЕНАВТО Команда

РЕГЕНАВТО Команда

список команд



Группы пользователей Autodesk



Управление автоматической регенерацией рисунка

Для включения и отключения заливки

Для включения и отключения вывода текста

Для включения и отключения весов линий



REGENMODE Системная переменная


REGENMODE Системная переменная

REGENMODE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 1

Управляет автоматической регенерацией рисунка

Нет процедур..



REMEMBERFOLDERS Системная переменная


REMEMBERFOLDERS Системная переменная

REMEMBERFOLDERS Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет путем по умолчанию, который отображается в стандартных диалоговых окнах выбора файлов

Нет процедур..



REPORTERROR Системная переменная


REPORTERROR Системная переменная

REPORTERROR Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет возможностью отправки отчета об ошибке в компанию Autodesk при неожиданном закрытии программы

Нет процедур..



РЕЖИМРАСКР Команда


РЕЖИМРАСКР Команда

РЕЖИМРАСКР Команда

список процедур



Группы пользователей Autodesk



Для создания раскрашенного изображения

Сделать текущим видовой экран, на котором находится нужный вид.

Щелкните меню "Вид" » "Раскрасить".

Выбрать одну из следующих опций:

2М каркас.

Объекты представляются в виде отрезков и кривых (как кромки граней и тел). Видны растровые и OLE-объекты, учитываются типы и веса линий. Даже если системная переменная COMPASS включена, компас на виде не отображается.

3М каркас.

Объекты представляются в виде отрезков и кривых (как кромки граней и тел). Появляется цветной 3М знак системы координат (ПСК). Если системная переменная COMPASS включена, на виде отображается компас. Объекты показываются с учетом цветов присвоенных им материалов.

Скрытие линий

.

Объекты представляются в каркасном виде; линии, относящиеся к задним граням, не отображаются.

Плоское

. Раскрашивает объекты между гранями многоугольника. В отличие от раскрашивания по Гуро, эффектов плавного перехода здесь не создается. Видны материалы, присвоенные объектам.

По Гуро.

Раскрашивает объекты между гранями многоугольника. При этом получается реалистичное изображение с плавными переходами. Видны материалы, присвоенные объектам.

Плоское, с кромками

. Сочетание параметров "Плоское" и "Каркас". Грани подвергаются плоскому раскрашиванию, каркас просвечивает сквозь них.

По Гуро, с кромками

.

Сочетание параметров "Гуро" и "Каркас". Грани подвергаются раскрашиванию по Гуро, каркас просвечивает сквозь них.

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРАСКР


РЕЖИМРАСКР Команда

РЕЖИМРАСКР Команда

список процедур



Группы пользователей Autodesk



Для включения источников света в видовом экране

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Настройка" перейти на вкладку "Система" и в группе "Текущая система 3М графики" нажать кнопку "Свойства".

В диалоговом окне "Настройка 3М графики" в группе "Параметры тонирования" выберите "С источниками света".

Нажать "Принять".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка: НАСТРОЙКА




РЕЖИМРАСКР Команда

РЕЖИМРАСКР Команда

список команд



Группы пользователей Autodesk



Управляет отображением раскрашенных тел на текущем видовом экране

Для создания раскрашенного изображения

Для включения источников света в видовом экране



РЕЖИМРИС Команда


РЕЖИМРИС Команда

РЕЖИМРИС Команда

список команд



Группы пользователей Autodesk



Задание параметров шаговой привязки, сетки, полярного и объектного отслеживания, а также динамического ввода

Для изменения настроек ввода с помощью мыши

Для изменения настроек ввода размеров

Для отображения запросов в подсказках


РЕЖИМРИС Команда

РЕЖИМРИС Команда

список процедур



Группы пользователей Autodesk



Для изменения настроек ввода с помощью мыши

Щелкните правой кнопкой мыши Dyn в строке состояния. Выберите "Настройки".

В диалоговом окне "Режимы рисования" на вкладке "Динамический ввод" в разделе "Ввод с помощью мыши" щелкните "Настройки".

В диалоговом окне "Параметры ввода с помощью мыши" выберите формат полярных или декартовых координат в качестве настройки по умолчанию.

Выберите формат относительных или абсолютных координат в качестве настройки по умолчанию.

В разделе "Видимость" выберите один из следующих параметров:

Одновременно с вводом координатных данных. Когда ввод с помощью мыши включен, подсказки отображаются только в момент начала ввода координатных данных.

Когда команда содержит запрос для точки. Когда ввод с помощью мыши включен, подсказки отображаются, когда команда запрашивает точку.

Всегда, даже если не в команде. Подсказки отображаются всегда, когда включен ввод с помощью мыши.

Нажать "OK" для закрытия каждого диалогового окна.

Группы пользователей Autodesk
 Командная строка: РЕЖИМРИС




РЕЖИМРИС Команда

РЕЖИМРИС Команда

список процедур



Группы пользователей Autodesk



Для изменения настроек ввода размеров

Щелкните правой кнопкой мыши Dyn в строке состояния. Выберите "Настройки".

В диалоговом окне "Режимы рисования" на вкладке "Динамический ввод" в разделе "Ввод размеров" щелкните "Настройки".

В диалоговом окне "Параметры ввода размеров" выберите формат полярных или декартовых координат в качестве настройки по умолчанию.

В разделе "Видимость" выберите один из следующих параметров:

Показывать одновременно только 1 поле для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображается только подсказка ввода размеров для линейных значений.

Показывать одновременно 2 поля для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображаются подсказки ввода размеров для линейных и угловых значений.

Показывать одновременно следующие поля для ввода размеров. Когда для растягивания объекта используется редактирование с помощью ручек, отображаются выбранные подсказки ввода размеров. Установите один или несколько флажков.

Нажать "OK" для закрытия каждого диалогового окна.

Группы пользователей Autodesk
 Командная строка: РЕЖИМРИС




РЕЖИМРИС Команда

РЕЖИМРИС Команда

список процедур



Группы пользователей Autodesk



Для отображения запросов в подсказках

Щелкните правой кнопкой мыши Dyn в строке состояния. Выберите "Настройки".

В диалоговом окне "Режимы рисования" на вкладке "Динамический ввод" в разделе "Динамические подсказки" установите флажок "Показывать подсказку для ввода команды и вводимую команду рядом с перекрестьем".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка: РЕЖИМРИС



РЕЖИМТОН Команда


РЕЖИМТОН Команда

РЕЖИМТОН Команда

список процедур



Группы пользователей Autodesk



Для подавления граней, нормали которых направлены от пользователя

Щелкнуть меню "Вид" » "Тонирование" » "Режимы".

В группе "Параметры тонирования" нажать "Дополнительно".

В диалоговом окне "Параметры фотореалистичного тонирования" в поле "Управление гранями" выбрать параметр "Без задних граней".

Нажать кнопку "OK", чтобы закрыть диалоговые окна.

Группы пользователей Autodesk
 Панель Тонирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЕЖИМТОН


РЕЖИМТОН Команда

РЕЖИМТОН Команда

список команд



Группы пользователей Autodesk



Настройка режимов тонирования

Для подавления граней, нормали которых направлены от пользователя



РЕЖИМВОССТ Системная переменная


РЕЖИМВОССТ Системная переменная

РЕЖИМВОССТ Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 2

Управляет записью информации о восстановлении рисунка после системного сбоя

Нет процедур..



РЛИСТ Команда


РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для выбора вкладки "Модель"

Выполнить одно из следующих действий:

Щелкнуть на ярлыке вкладки "Модель".

Щелкнуть правой кнопкой мыши на любой вкладке "Модель" или "Лист". Выберите "Активизировать модель".


РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для задания параметров текущего листа

Щелкните правой кнопкой мыши вкладку текущего листа. Выберите "Параметры листа".

Группы пользователей Autodesk
 Панель Листы
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ПАРАМЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для создания нового листа

Щелкните меню "Вставка" » "Лист" » "Новый лист".

В командной строке ввести имя нового листа.

Появляется новая вкладка "Лист". Для перехода на нее нужно щелкнуть на ярлыке вкладки.

Группы пользователей Autodesk
 Панель Листы
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для импорта листа из шаблона

Щелкните меню "Вставка" » "Лист" » "Лист по шаблону".

В диалоговом окне "Выбор файла" выберите файл DWT или DWG, из которого необходимо импортировать лист.

Нажать "Открыть".

В диалоговом окне "Вставка листов" выбрать импортируемый лист.

Появляется новая вкладка "Лист". Для перехода на новый лист выберите вкладку листа.

Группы пользователей Autodesk
 Панель Листы
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для создания копии листа

Щелкните правой кнопкой мыши вкладку листа, который необходимо скопировать. Выберите "Переместить/копировать".

В диалоговом окне "Перемещение/копирование" указать положение новой вкладки листа.

Установить флажок "Создать копию".

Нажать "ОК".

ПримечаниеК вкладке "Модель" операция создания копии не применима.

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для переименования листа

Щелкните правой кнопкой мыши вкладку листа, который необходимо переименовать. Выбрать "Переименовать".

В диалоговом окне "Переименование листа" ввести новое имя листа.

Нажать "ОК".

ПримечаниеК вкладке "Модель" операция переименования не применима.

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для удаления листа

Щелкните правой кнопкой мыши вкладку листа, который необходимо удалить. Выберите "Удалить".

В окне предупреждения нажать "OK" для удаления листа.

При удалении листа автоматически удаляются все связанные с ним виды.

ПримечаниеК вкладке "Модель" такая операция неприменима.

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для перемещения листа

Щелкните правой кнопкой мыши вкладку листа, который необходимо переместить. Выберите "Переместить/копировать".

В диалоговом окне "Перемещение/копирование" выбрать лист, перед которым должен быть установлен перемещаемый. Для перемещения листа в конец выбрать строчку "переместить в конец".

Нажать "ОК".

ПримечаниеК вкладке "Модель" операция перемещения не применима.

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для установки листа текущим

Выполнить одно из следующих действий:

Щелкнуть на ярлыке вкладки листа, который требуется установить текущим.

Нажать CTRL+Page Down для циклического перемещения по вкладкам листов слева направо, или CTRL+Page Up для циклического перемещения по вкладкам листов справа налево. Остановиться на вкладке нужного листа.




РЛИСТ Команда

РЛИСТ Команда

список процедур



Группы пользователей Autodesk



Для выделения всех листов

Щелкните правой кнопкой мыши вкладку любого листа. Выберите "Выбрать все листы".

Группы пользователей Autodesk
 Командная строка: РЛИСТ




РЛИСТ Команда

РЛИСТ Команда

список команд



Группы пользователей Autodesk



Создание и изменение вкладок-листов в рисунке

Для выбора вкладки "Модель"

Для задания параметров текущего листа

Для создания нового листа

Для импорта листа из шаблона

Для создания копии листа

Для переименования листа

Для удаления листа

Для перемещения листа

Для установки листа текущим

Для выделения всех листов



РМОДЕЛЬ Команда


РМОДЕЛЬ Команда

РМОДЕЛЬ Команда

список процедур



Группы пользователей Autodesk



Для выбора вкладки "Модель"

Выполнить одно из следующих действий:

Щелкнуть на ярлыке вкладки "Модель".

Щелкнуть правой кнопкой мыши на любой вкладке "Модель" или "Лист". Выберите "Активизировать модель".


РМОДЕЛЬ Команда

РМОДЕЛЬ Команда

список команд



Группы пользователей Autodesk



Переключение со вкладки «Лист» на вкладку «Модель»

Для выбора вкладки "Модель"



ROAMABLEROOTPREFIX Системная переменная


ROAMABLEROOTPREFIX Системная переменная

ROAMABLEROOTPREFIX Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Сохранен в: реестр

Начальное значение: "путь"

Сохраняет полный путь к корневой папке, в которую были установлены перемещаемые адаптируемые файлы

Нет процедур..



РОККОНВЕРТ Команда


РОККОНВЕРТ Команда

РОККОНВЕРТ Команда

список команд



Группы пользователей Autodesk



Конвертирование моделей AME в твердотельные объекты AutoCAD


РОККОНВЕРТ Команда

РОККОНВЕРТ Команда

список процедур



Группы пользователей Autodesk



Нет процедур.



ROTATE3D Команда


ROTATE3D Команда

ROTATE3D Команда

список процедур



Группы пользователей Autodesk



Для поворота объекта

Щелкнуть меню "Изменить" » "Повернуть".

Выбрать поворачиваемый объект.

Указать базовую точку поворота.

Выполнить одно из следующих действий:

Ввести значение угла поворота.

Перетащить объект вокруг базовой точки к конечной точке поворота.

Ввести c для создания копии выбранных объектов.

Ввести r для поворота выбранных объектов не на указанный опорный угол, а на абсолютный угол.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПОВЕРНУТЬ


ROTATE3D Команда

ROTATE3D Команда

список процедур



Группы пользователей Autodesk



Поворот объекта на заданный абсолютный угол

Щелкнуть меню "Изменить" » "Повернуть".

Выбрать поворачиваемые объекты.

Указать базовую точку поворота.

Выполнить одно из следующих действий:

Ввести значение опорного угла или указать два местоположения точек.

С помощью этого можно определить воображаемую линию, которую будет повернута на новый угол.

Ввести новый угол или указать точку.

Значение, которое было введено для нового угла, является значением абсолютного угла. Если же указать точку, то опорный угол будет повернут к этой точке.

Группы пользователей Autodesk
 Панель Редактирование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПОВЕРНУТЬ




ROTATE3D Команда

ROTATE3D Команда

список процедур



Группы пользователей Autodesk



Для поворота 3М объекта вокруг оси

Щелкнуть меню "Изменить" » 3М операция » 3М поворот.

Выбрать поворачиваемый объект (1).

Указать начальную и конечную точки оси вращения (2, 3).

Положительным направлением оси считается направление от начальной точки к конечной; поворот подчиняется правилу правой руки (см. раздел

).

Задать угол поворота.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ROTATE3D




ROTATE3D Команда

ROTATE3D Команда

список команд



Группы пользователей Autodesk



Поворот объектов вокруг оси в 3М пространстве

Для поворота объекта

Поворот объекта на заданный абсолютный угол

Для поворота 3М объекта вокруг оси



RTDISPLAY Системная переменная


RTDISPLAY Системная переменная

RTDISPLAY Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет отображением растровых изображений и объектов OLE при выполнении команды МАСШТАБ или ПАН в режиме реального времени

Нет процедур..



РЗМБАЗОВЫЙ Команда


РЗМБАЗОВЫЙ Команда

РЗМБАЗОВЫЙ Команда

список команд



Группы пользователей Autodesk



Нанесение новых линейных, угловых или ординатных размеров от базовой линии предыдущего или выбранного размера

Для нанесения линейных размеров от общей базы


РЗМБАЗОВЫЙ Команда

РЗМБАЗОВЫЙ Команда

список процедур



Группы пользователей Autodesk



Для нанесения линейных размеров от общей базы

Щелкните меню "Размеры" » "Базовый".

По умолчанию первая выносная линия нового размера определяется начальной точкой последнего линейного размера. Появится запрос второй размерной линии.

Включить объектную привязку для указания начальной точки второй выносной линии или нажать ENTER для выбора другого размера в качестве базового.

Программа автоматически размещает вторую размерную линию на расстоянии, указанном с помощью параметра "Шаг в базовых размерах" на вкладке "Линии" Диспетчера размерных стилей.

Включить объектную привязку для указания начальной точки следующей выносной линии.

При необходимости повторить указание начальных точек последующих выносных линий.

Нажать дважды ENTER для завершения команды.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМБАЗОВЫЙ



РЗМЦЕНТР Команда


РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список команд



Группы пользователей Autodesk



Нанесение маркеров центра или центровых линий для кругов и дуг

Для нанесения диаметра

Для нанесения радиуса

Создание размера радиуса с изломом

Автоматическое создание центровых линий с помощью радиальных размеров

Создание центровых линий или меток центра на дуге или в круге


РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список процедур



Группы пользователей Autodesk



Для нанесения диаметра

Щелкните меню "Размеры" » "Диаметр".

Выбрать дугу или круг для образмеривания.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМДИАМЕТР




РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список процедур



Группы пользователей Autodesk



Для нанесения радиуса

Щелкните меню "Размеры" » "Радиус".

Выберите дугу, круг или дуговой сегмент полилинии.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРАДИУС




РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список процедур



Группы пользователей Autodesk



Создание размера радиуса с изломом

Щелкните меню "Размеры" » "С изломом".

Выберите дугу, круг или дуговой сегмент полилинии.

Укажите исходную точку размера (положение центра).

Укажите точку угла размерной линии и положение размерного текста.

Укажите другую точку для расположения ломаной линии размера.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМИЗЛОМ




РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список процедур



Группы пользователей Autodesk



Автоматическое создание центровых линий с помощью радиальных размеров

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE




РЗМЦЕНТР Команда

РЗМЦЕНТР Команда

список процедур



Группы пользователей Autodesk



Создание центровых линий или меток центра на дуге или в круге

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Щелкните меню "Размеры" » "Метка центра".

Выберите дугу или круг.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕНТР



РЗМЦЕПЬ Команда


РЗМЦЕПЬ Команда

РЗМЦЕПЬ Команда

список команд



Группы пользователей Autodesk



Нанесение цепи линейных, угловых или ординатных размеров от второй выносной линии предыдущего или выбранного размера

Для нанесения линейных размеров от общей базы

Для нанесения линейной размерной цепи


РЗМЦЕПЬ Команда

РЗМЦЕПЬ Команда

список процедур



Группы пользователей Autodesk



Для нанесения линейных размеров от общей базы

Щелкните меню "Размеры" » "Базовый".

По умолчанию первая выносная линия нового размера определяется начальной точкой последнего линейного размера. Появится запрос второй размерной линии.

Включить объектную привязку для указания начальной точки второй выносной линии или нажать ENTER для выбора другого размера в качестве базового.

Программа автоматически размещает вторую размерную линию на расстоянии, указанном с помощью параметра "Шаг в базовых размерах" на вкладке "Линии" Диспетчера размерных стилей.

Включить объектную привязку для указания начальной точки следующей выносной линии.

При необходимости повторить указание начальных точек последующих выносных линий.

Нажать дважды ENTER для завершения команды.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМБАЗОВЫЙ




РЗМЦЕПЬ Команда

РЗМЦЕПЬ Команда

список процедур



Группы пользователей Autodesk



Для нанесения линейной размерной цепи

Щелкните меню "Размеры" » "Продолжить".

Программа использует исходную точку второй выносной линии существующего размера в качестве исходной точки первой выносной линии.

Включить объектную привязку для указания начальных точек последующих выносных линий.

Нажать дважды ENTER для завершения команды.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕПЬ



РЗМДИАМЕТР Команда


РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список команд



Группы пользователей Autodesk



Нанесение диаметров кругов и дуг

Для нанесения диаметра

Для нанесения радиуса

Создание размера радиуса с изломом

Автоматическое создание центровых линий с помощью радиальных размеров

Создание центровых линий или меток центра на дуге или в круге


РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список процедур



Группы пользователей Autodesk



Для нанесения диаметра

Щелкните меню "Размеры" » "Диаметр".

Выбрать дугу или круг для образмеривания.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМДИАМЕТР




РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список процедур



Группы пользователей Autodesk



Для нанесения радиуса

Щелкните меню "Размеры" » "Радиус".

Выберите дугу, круг или дуговой сегмент полилинии.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРАДИУС




РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список процедур



Группы пользователей Autodesk



Создание размера радиуса с изломом

Щелкните меню "Размеры" » "С изломом".

Выберите дугу, круг или дуговой сегмент полилинии.

Укажите исходную точку размера (положение центра).

Укажите точку угла размерной линии и положение размерного текста.

Укажите другую точку для расположения ломаной линии размера.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМИЗЛОМ




РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список процедур



Группы пользователей Autodesk



Автоматическое создание центровых линий с помощью радиальных размеров

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE




РЗМДИАМЕТР Команда

РЗМДИАМЕТР Команда

список процедур



Группы пользователей Autodesk



Создание центровых линий или меток центра на дуге или в круге

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Щелкните меню "Размеры" » "Метка центра".

Выберите дугу или круг.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕНТР



РЗМДУГА Команда


РЗМДУГА Команда

РЗМДУГА Команда

список команд



Группы пользователей Autodesk



Создает размер длины дуги

Создание размера длины дуги


РЗМДУГА Команда

РЗМДУГА Команда

список процедур



Группы пользователей Autodesk



Создание размера длины дуги

Щелкните меню "Размеры" » "Длина дуги".

Выберите дугу или дуговой сегмент полилинии.

Указать положение размерной линии.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМДУГА



РЗМИЗЛОМ Команда


РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список команд



Группы пользователей Autodesk



Создание ломаных линий размеров радиуса

Для нанесения диаметра

Для нанесения радиуса

Создание размера радиуса с изломом

Автоматическое создание центровых линий с помощью радиальных размеров

Создание центровых линий или меток центра на дуге или в круге


РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список процедур



Группы пользователей Autodesk



Для нанесения диаметра

Щелкните меню "Размеры" » "Диаметр".

Выбрать дугу или круг для образмеривания.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМДИАМЕТР




РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список процедур



Группы пользователей Autodesk



Для нанесения радиуса

Щелкните меню "Размеры" » "Радиус".

Выберите дугу, круг или дуговой сегмент полилинии.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРАДИУС




РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список процедур



Группы пользователей Autodesk



Создание размера радиуса с изломом

Щелкните меню "Размеры" » "С изломом".

Выберите дугу, круг или дуговой сегмент полилинии.

Укажите исходную точку размера (положение центра).

Укажите точку угла размерной линии и положение размерного текста.

Укажите другую точку для расположения ломаной линии размера.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМИЗЛОМ




РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список процедур



Группы пользователей Autodesk



Автоматическое создание центровых линий с помощью радиальных размеров

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE




РЗМИЗЛОМ Команда

РЗМИЗЛОМ Команда

список процедур



Группы пользователей Autodesk



Создание центровых линий или меток центра на дуге или в круге

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Щелкните меню "Размеры" » "Метка центра".

Выберите дугу или круг.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕНТР



РЗМЛИНЕЙНЫЙ Команда


РЗМЛИНЕЙНЫЙ Команда

РЗМЛИНЕЙНЫЙ Команда

список команд



Группы пользователей Autodesk



Нанесение линейных размеров

Для нанесения горизонтального или вертикального размера

Для нанесения линейной размерной цепи


РЗМЛИНЕЙНЫЙ Команда

РЗМЛИНЕЙНЫЙ Команда

список процедур



Группы пользователей Autodesk



Для нанесения горизонтального или вертикального размера

Щелкните меню "Размеры" » "Линейный".

Нажать ENTER для выбора образмериваемого объекта или указать начальные точки первой и второй выносных линий.

Перед указанием расположения размерной линии можно переопределить направление размера, отредактировать размерный текст, а также задать углы направлений текста и выносной линии.

Для поворота выносных линий ввести п (Повернутый). Затем ввести угол поворота размерной линии.

Для редактирования размерного текста ввести м (Мтекст). В текстовом редакторе, используемом в месте редактирования, измените текст. Нажать "ОК".

Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины, вычисленной программой. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для поворота текста ввести у (Угол). Затем ввести угол поворота размерного текста.

Указать положение размерной линии.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЛИНЕЙНЫЙ




РЗМЛИНЕЙНЫЙ Команда

РЗМЛИНЕЙНЫЙ Команда

список процедур



Группы пользователей Autodesk



Для нанесения линейной размерной цепи

Щелкните меню "Размеры" » "Продолжить".

Программа использует исходную точку второй выносной линии существующего размера в качестве исходной точки первой выносной линии.

Включить объектную привязку для указания начальных точек последующих выносных линий.

Нажать дважды ENTER для завершения команды.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕПЬ



РЗМОРДИНАТА Команда


РЗМОРДИНАТА Команда

РЗМОРДИНАТА Команда

список команд



Группы пользователей Autodesk



Нанесение ординатных размеров

Для нанесения ординатного размера


РЗМОРДИНАТА Команда

РЗМОРДИНАТА Команда

список процедур



Группы пользователей Autodesk



Для нанесения ординатного размера

Щелкните меню "Размеры" » "Ординатный".

Если необходимо построить прямые выноски, то включить режим "Орто".

В ответ на подсказку "Укажите положение элемента" указать точку.

Ввести x (Xзначение) или y (Yзначение).

Следующий пункт можно пропустить, если необходимо соединить конец выноски с вертикалью для обозначения координаты X базы или с горизонталью для обозначения координаты Y.

Указать конечную точку выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМОРДИНАТА



РЗМОТКРЕПИТЬ Команда


РЗМОТКРЕПИТЬ Команда

РЗМОТКРЕПИТЬ Команда

список команд



Группы пользователей Autodesk



Отмена ассоциативности выбранных размеров

Для ассоциативного прикрепления размеров к объектам

Для разрыва ассоциативной связи размеров с объектами


РЗМОТКРЕПИТЬ Команда

РЗМОТКРЕПИТЬ Команда

список процедур



Группы пользователей Autodesk



Для ассоциативного прикрепления размеров к объектам

Щелкните меню "Размеры" » "Прикрепить размеры".

Выбрать один или несколько размеров для ассоциативного прикрепления.

Выполнить одно из следующих действий:

Указать новое положение начальной точки выносной линии.

Ввести в и выбрать геометрический объект для ассоциативного связывания с размером.

Нажать ENTER для пропуска текущей начальной точки выносной линии и перехода к следующей.

Нажать ESC для завершения команды с сохранением установленной ассоциативности размеров.

Повторить предыдущий пункт нужное число раз.

Группы пользователей Autodesk
 Командная строка:  РЗМПРИКРЕПИТЬ




РЗМОТКРЕПИТЬ Команда

РЗМОТКРЕПИТЬ Команда

список процедур



Группы пользователей Autodesk



Для разрыва ассоциативной связи размеров с объектами

В командной строке введите

РЗМОТКРЕПИТЬ .

Выделить необходимые размеры и нажать ENTER.



РЗМПАРАЛ Команда


РЗМПАРАЛ Команда

РЗМПАРАЛ Команда

список команд



Группы пользователей Autodesk



Нанесение параллельных линейных размеров

Для нанесения параллельного размера


РЗМПАРАЛ Команда

РЗМПАРАЛ Команда

список процедур



Группы пользователей Autodesk



Для нанесения параллельного размера

Щелкните меню "Размеры" » "Параллельный".

Нажать ENTER для выбора образмериваемого объекта или указать начальные точки первой и второй выносных линий.

Перед указанием расположения размерной линии можно отредактировать размерный текст и изменить угол его наклона. Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины, вычисленной программой. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для редактирования многострочного размерного текста ввести м (Мтекст). В текстовом редакторе, используемом в месте редактирования, измените текст. Нажать "ОК".

Для редактирования однострочного размерного текста ввести т (Текст). Отредактировать текст и нажать ENTER.

Для поворота текста ввести у (Угол). Затем ввести угол поворота размерного текста.

Указать положение размерной линии.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМПАРАЛ



РЗМПОДАВИТЬ Команда


РЗМПОДАВИТЬ Команда

РЗМПОДАВИТЬ Команда

список команд



Группы пользователей Autodesk



Переопределение установок размерных переменных

Для переопределения размерного стиля

Для назначения переопределений размерного стиля


РЗМПОДАВИТЬ Команда

РЗМПОДАВИТЬ Команда

список процедур



Группы пользователей Autodesk



Для переопределения размерного стиля

Щелкните меню "Размеры" » "Стиль".

В окне "Диспетчер размерных стилей" выбрать переопределяемый размерный стиль. Выберите "Переопределить".

В диалоговом окне "Переопределение текущего стиля" измените размерный стиль, выбрав соответствующую вкладку.

Нажмите "OK" для возврата в Диспетчер размерных стилей.

Установленные переопределения включаются в список размерных стилей под именем переопределенного стиля.

Нажать кнопку "Закрыть".

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE




РЗМПОДАВИТЬ Команда

РЗМПОДАВИТЬ Команда

список процедур



Группы пользователей Autodesk



Для назначения переопределений размерного стиля

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей нажмите кнопку "Переопределить".

В диалоговом окне "Переопределение текущего стиля" введите переопределения стиля. Нажать "ОК".

В диалоговом окне "Диспетчер размерных стилей" под именем размерного стиля отображается <переопределения стиля>. Переопределения не препятствуют внесению изменений в стили, их можно также сравнивать с другими стилями, удалять или переименовывать.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE



РЗМПРИКРЕПИТЬ Команда


РЗМПРИКРЕПИТЬ Команда

РЗМПРИКРЕПИТЬ Команда

список команд



Группы пользователей Autodesk



Ассоциирование выбранных размеров с геометрическими объектами

Для ассоциативного прикрепления размеров к объектам

Для разрыва ассоциативной связи размеров с объектами


РЗМПРИКРЕПИТЬ Команда

РЗМПРИКРЕПИТЬ Команда

список процедур



Группы пользователей Autodesk



Для ассоциативного прикрепления размеров к объектам

Щелкните меню "Размеры" » "Прикрепить размеры".

Выбрать один или несколько размеров для ассоциативного прикрепления.

Выполнить одно из следующих действий:

Указать новое положение начальной точки выносной линии.

Ввести в и выбрать геометрический объект для ассоциативного связывания с размером.

Нажать ENTER для пропуска текущей начальной точки выносной линии и перехода к следующей.

Нажать ESC для завершения команды с сохранением установленной ассоциативности размеров.

Повторить предыдущий пункт нужное число раз.

Группы пользователей Autodesk
 Командная строка:  РЗМПРИКРЕПИТЬ




РЗМПРИКРЕПИТЬ Команда

РЗМПРИКРЕПИТЬ Команда

список процедур



Группы пользователей Autodesk



Для разрыва ассоциативной связи размеров с объектами

В командной строке введите

РЗМОТКРЕПИТЬ .

Выделить необходимые размеры и нажать ENTER.



РЗМРАДИУС Команда


РЗМРАДИУС Команда

РЗМРАДИУС Команда

список команд



Группы пользователей Autodesk



Нанесение радиусов кругов и дуг

Для нанесения диаметра

Для нанесения радиуса

Создание размера радиуса с изломом

Автоматическое создание центровых линий с помощью радиальных размеров

Создание центровых линий или меток центра на дуге или в круге


РЗМРАДИУС Команда

РЗМРАДИУС Команда

список процедур



Группы пользователей Autodesk



Для нанесения диаметра

Щелкните меню "Размеры" » "Диаметр".

Выбрать дугу или круг для образмеривания.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМДИАМЕТР




РЗМРАДИУС Команда

РЗМРАДИУС Команда

список процедур



Группы пользователей Autodesk



Для нанесения радиуса

Щелкните меню "Размеры" » "Радиус".

Выберите дугу, круг или дуговой сегмент полилинии.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение линии выноски.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРАДИУС




РЗМРАДИУС Команда

РЗМРАДИУС Команда

список процедур



Группы пользователей Autodesk



Создание размера радиуса с изломом

Щелкните меню "Размеры" » "С изломом".

Выберите дугу, круг или дуговой сегмент полилинии.

Укажите исходную точку размера (положение центра).

Укажите точку угла размерной линии и положение размерного текста.

Укажите другую точку для расположения ломаной линии размера.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМИЗЛОМ




РЗМРАДИУС Команда

РЗМРАДИУС Команда

список процедур



Группы пользователей Autodesk



Автоматическое создание центровых линий с помощью радиальных размеров

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE




РЗМРАДИУС Команда

РЗМРАДИУС Команда

список процедур



Группы пользователей Autodesk



Создание центровых линий или меток центра на дуге или в круге

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Метки центра" в списке "Тип" выберите "Линия". Изменение параметров вызывает обновление образца изображения.

В поле "Размер" ввести значение величины центровых линий.

Щелкните меню "Размеры" » "Метка центра".

Выберите дугу или круг.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМЦЕНТР



РЗМРЕД Команда


РЗМРЕД Команда

РЗМРЕД Команда

список команд



Группы пользователей Autodesk



Редактирование размерного текста и выносных линий на объектах для нанесения размеров

Для поворота размерного текста

Для возврата размерного текста в исходное положение

Для редактирования размерного текста

Для перемещения текста вдоль размерной линии влево

Для задания расстояния между размерными линиями в размерах от общей базы и размерных цепях


РЗМРЕД Команда

РЗМРЕД Команда

список процедур



Группы пользователей Autodesk



Для поворота размерного текста

Щелкните меню "Размеры" » "Размерный текст" » "Угол".

Выбрать размер для редактирования.

Ввести новое значение угла поворота текста.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕД Команда

РЗМРЕД Команда

список процедур



Группы пользователей Autodesk



Для возврата размерного текста в исходное положение

Щелкните меню "Размеры" » "Размерный текст" » "Вернуть".

Выбрать размерный текст для возврата в исходное положение.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕД Команда

РЗМРЕД Команда

список процедур



Группы пользователей Autodesk



Для редактирования размерного текста

Щелкните меню "Изменить" » "Объект" » "Текст" » "Правка".

Выбрать размерный текст для редактирования.

В текстовом редакторе, используемом в месте редактирования, введите новый размерный текст. Нажать "ОК".

Группы пользователей Autodesk
 Панель Текст
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ДИАЛРЕД




РЗМРЕД Команда

РЗМРЕД Команда

список процедур



Группы пользователей Autodesk



Для перемещения текста вдоль размерной линии влево

Щелкните меню "Размеры" » "Размерный текст" » "Слева".

Выбрать размер.

Размерный текст выравнивается влево вдоль размерной линии между выносными линиями. Для выравнивания текста по центру или вправо следует воспользоваться опциями "Центр" или "Вправо".

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕД Команда

РЗМРЕД Команда

список процедур



Группы пользователей Autodesk



Для задания расстояния между размерными линиями в размерах от общей базы и размерных цепях

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Размерные линии" в поле "Шаг в базовых размерах" введите значение расстояния смещения между размерными линиями для базовой линии и размерными цепями.

Нажать "ОК".

Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE



РЗМРЕДТЕКСТ Команда


РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список команд



Группы пользователей Autodesk



Перемещение и поворот размерных текстов

Для поворота размерного текста

Для возврата размерного текста в исходное положение

Для редактирования размерного текста

Для перемещения текста вдоль размерной линии влево

Для задания расстояния между размерными линиями в размерах от общей базы и размерных цепях


РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список процедур



Группы пользователей Autodesk



Для поворота размерного текста

Щелкните меню "Размеры" » "Размерный текст" » "Угол".

Выбрать размер для редактирования.

Ввести новое значение угла поворота текста.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список процедур



Группы пользователей Autodesk



Для возврата размерного текста в исходное положение

Щелкните меню "Размеры" » "Размерный текст" » "Вернуть".

Выбрать размерный текст для возврата в исходное положение.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список процедур



Группы пользователей Autodesk



Для редактирования размерного текста

Щелкните меню "Изменить" » "Объект" » "Текст" » "Правка".

Выбрать размерный текст для редактирования.

В текстовом редакторе, используемом в месте редактирования, введите новый размерный текст. Нажать "ОК".

Группы пользователей Autodesk
 Панель Текст
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: ДИАЛРЕД




РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список процедур



Группы пользователей Autodesk



Для перемещения текста вдоль размерной линии влево

Щелкните меню "Размеры" » "Размерный текст" » "Слева".

Выбрать размер.

Размерный текст выравнивается влево вдоль размерной линии между выносными линиями. Для выравнивания текста по центру или вправо следует воспользоваться опциями "Центр" или "Вправо".

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМРЕДТЕКСТ




РЗМРЕДТЕКСТ Команда

РЗМРЕДТЕКСТ Команда

список процедур



Группы пользователей Autodesk



Для задания расстояния между размерными линиями в размерах от общей базы и размерных цепях

Щелкните меню "Размеры" » "Стиль".

В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажать кнопку "Изменить".

В диалоговом окне "Изменение размерного стиля" на вкладке "Линии" в разделе "Размерные линии" в поле "Шаг в базовых размерах" введите значение расстояния смещения между размерными линиями для базовой линии и размерными цепями.

Нажать "ОК".

Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.

Группы пользователей Autodesk
 Панель Размеры или Стили
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: DIMSTYLE



РЗМРЕГЕН Команда


РЗМРЕГЕН Команда

РЗМРЕГЕН Команда

список команд



Группы пользователей Autodesk



Обновление расположения всех ассоциативных размеров

Для включения и отключения ассоциативности размеров по умолчанию


РЗМРЕГЕН Команда

РЗМРЕГЕН Команда

список процедур



Группы пользователей Autodesk



Для включения и отключения ассоциативности размеров по умолчанию

Щелкнуть меню "Сервис" » "Параметры".

В диалоговом окне "Параметры" на вкладке "Пользовательские" в разделе "Ассоциативные размеры" установите или снимите флажок "Делать новые размеры ассоциативными".

Выполнить оба следующих действия или одно из них:

Нажмите кнопку "Применить" для сохранения текущих настроек в системном реестре.

Нажмите кнопку "OK" для сохранения текущих настроек в системном реестре и закрытия диалогового окна "Параметры".

Все новые размеры создаются с учетом заданных настроек. В отличие от большинства параметров, опция ассоциативности размеров сохраняется в самом рисунке.

Группы пользователей Autodesk
 Командная строка: НАСТРОЙКА



РЗМУГЛОВОЙ Команда


РЗМУГЛОВОЙ Команда

РЗМУГЛОВОЙ Команда

список команд



Группы пользователей Autodesk



Нанесение угловых размеров

Для нанесения углового размера


РЗМУГЛОВОЙ Команда

РЗМУГЛОВОЙ Команда

список процедур



Группы пользователей Autodesk



Для нанесения углового размера

Щелкните меню "Размеры" » "Угловой".

Воспользоваться одним из следующих способов:

Для образмеривания круга выбрать круг, указав первую конечную точку угла. Затем указать вторую конечную точку.

Для образмеривания любого другого объекта указать первый отрезок, определяющий сторону измеряемого угла. Затем указать второй отрезок.

Ввести необходимые опции:

Для редактирования размерного текста ввести т (Текст) или м (Мтекст). Редактирование текста в скобках (<>) приводит к изменению или удалению вычисленной размерной величины. Для добавления текстовых элементов до и после размерного числа следует ввести текст до и после угловых скобок соответственно.

Для задания угла нанесения размерного текста ввести у (Угол).

Указать положение размерной дуги.

Группы пользователей Autodesk
 Панель Размеры
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  РЗМУГЛОВОЙ



SAVEFILE Системная переменная


SAVEFILE Системная переменная

SAVEFILE Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Сохранен в: реестр

Начальное значение: "c:\Documents and Settings\имя_пользователя\Local Settings\TEMP\Drawing1.dwg"

Сохраняет имя текущего файла автоматического сохранения

Нет процедур..



SAVEFILEPATH Системная переменная


SAVEFILEPATH Системная переменная

SAVEFILEPATH Системная переменная

список команд



Группы пользователей Autodesk



Тип: строковый

Сохранен в: реестр

Начальное значение: "c:\Documents and Settings\имя_пользователя\Local Settings\TEMP\"

Указывает путь к папке всех файлов автоматического сохранения для текущего сеанса

Нет процедур..



SAVENAME Системная переменная


SAVENAME Системная переменная

SAVENAME Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: строковый

Не сохранен

Начальное значение: ""

Сохраняет имя файла и путь к папке самого последнего сохраненного рисунка

Нет процедур..



SAVETIME Системная переменная


SAVETIME Системная переменная

SAVETIME Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 10

Задает интервал автоматического сохранения (в минутах)

Нет процедур..



СБРОСБЛОКА Команда


СБРОСБЛОКА Команда

СБРОСБЛОКА Команда

список команд



Группы пользователей Autodesk



Сбрасывает одно или несколько вхождений динамических блоков на значения описаний блоков по умолчанию.

Нет процедур..



СЦЕНА Команда


СЦЕНА Команда

СЦЕНА Команда

список процедур



Группы пользователей Autodesk



Для закрытия окна "Render" и удаления всех изображений в окне тонирования

Щелкнуть меню "Сервис" » "Приложения".

В диалоговом окне "Загрузка/выгрузка приложений" перейти на вкладку "Загруженные приложения", выбрать из списка acRender.arx. Нажать кнопку "Выгрузить".

Нажать кнопку "Закрыть".

Модуль тонирования выгружается, а все изображения в окне тонирования удаляются.


СЦЕНА Команда

СЦЕНА Команда

список процедур



Группы пользователей Autodesk



Для закрытия окна "Render" и сохранения всех изображений в окне тонирования

Щелкнуть меню "Вид" » "Тонирование" » "Упрощенное".

В поле "Вывод" диалогового окна "Тонирование" выбрать "Окно тонирования". Нажать кнопку "Тонирование".

Для закрытия окна "Render" выполнить одно из следующих действий:

В окне "Render" нажать крестик в правом верхнем углу.

В окне "Тонирование" щелкнуть значок в верхнем левом углу. В открывшемся меню выбрать "Закрыть".

В активном окне "Render" нажать комбинацию клавиш ALT + F4.

При свернутом окне тонирования щелкнуть правой кнопкой мыши "Тонирование" (в панели задач Windows). Нажать кнопку "Закрыть".

Для повторного открытия окна "Render" заново вызвать его из меню "Вид". Все ранее сгенерированные в окне тонирования изображения отображаются снова.




СЦЕНА Команда

СЦЕНА Команда

список процедур



Группы пользователей Autodesk



Для просмотра информации о тонировании

В командной строке ввести стат.

Открывается диалоговое окно "Статистика", в котором содержится информация о тонировании.

Для сохранения информации в файле установить флажок "Сохранить статистику в файле" и задать имя файла.

Если файл с таким именем уже существует, информация будет добавлена в конец файла.




СЦЕНА Команда

СЦЕНА Команда

список команд



Группы пользователей Autodesk



Управление сценами в пространстве модели

Для закрытия окна "Render" и удаления всех изображений в окне тонирования

Для закрытия окна "Render" и сохранения всех изображений в окне тонирования

Для просмотра информации о тонировании



SCREENBOXES Системная переменная


SCREENBOXES Системная переменная

SCREENBOXES Системная переменная

список процедур



Группы пользователей Autodesk



Добавление команд в экранное меню

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" на вкладке "Адаптация" диалогового окна "Настройка интерфейса пользователя" нажмите значок (+) рядом с элементом "Предыдущая версия", чтобы открыть список.

В списке "Предыдущие версии" нажмите значок "плюс" (+) рядом с экранным меню, чтобы открыть список.

В панели "Список команд" найдите команду, которую необходимо добавить. Перетащите команду в экранное меню. Когда команду можно перетащить, рядом с курсором отображается стрелка.

По завершении нажмите кнопку OK.


SCREENBOXES Системная переменная

SCREENBOXES Системная переменная

список процедур



Группы пользователей Autodesk



Создание подменю в экранном меню

Щелкните меню "Сервис" » "Адаптация" » "Интерфейс".

В панели "Адаптации в <имя файла>" на вкладке "Адаптация" диалогового окна "Настройка интерфейса пользователя" нажмите значок (+) рядом с элементом "Предыдущая версия", чтобы открыть список.

В списке "Предыдущие версии" правой кнопкой мыши щелкните "Экранное меню". Выберите "Создать экранное меню".

Новое экранное меню (под именем Экранное меню1) будет помещено в нижней части дерева экранных меню.

Выполнить одно из следующих действий:

Введите новое имя вместо текста "Экранное меню1".

Щелкните правой кнопкой мыши надпись "Экранное меню1". Выбрать "Переименовать". Затем введите новое имя меню.

Выберите новое экранное меню в области структуры и обновите панель "Свойства" следующим образом.

В поле "Пояснение" введите текстовое пояснение для экранного меню.

В поле "Начальная строка" введите номер строки для первого параметра меню.

В поле "Псевдонимы" введите псевдоним.

В панели "Список команд" перетащите команду в положение строго под экранным меню в панели "Адаптации в <имя файла>".

По завершении нажмите кнопку OK.




SCREENBOXES Системная переменная

SCREENBOXES Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: целый

Не сохранен

Начальное значение: 0

Сохраняет количество окон экранного меню области рисования

Добавление команд в экранное меню

Создание подменю в экранном меню



SCREENMODE Системная переменная


SCREENMODE Системная переменная

SCREENMODE Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: целый

Не сохранен

Начальное значение: 3

Указывает состояние экрана

Нет процедур..



SCREENSIZE Системная переменная


SCREENSIZE Системная переменная

SCREENSIZE Системная переменная

список команд



Группы пользователей Autodesk



(Только чтение)

Тип: 2D-point

Не сохранен

Начальное значение: разные

Сохраняет размер текущего видового экрана в пикселах (по X и Y)

Нет процедур..



SDI Системная переменная


SDI Системная переменная

SDI Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 0

Управляет режимом работы программы (одно- или многодокументный интерфейс)

Нет процедур..



СЕЧЕНИЕ Команда


СЕЧЕНИЕ Команда

СЕЧЕНИЕ Команда

список процедур



Группы пользователей Autodesk



Для построения поперечного сечения тела

Щелкните меню "Рисование" » "Тела" » "Сечение".

Группы пользователей Autodesk

Выбрать объекты для построения сечения.

Указанием трех точек задать секущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, 3

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  СЕЧЕНИЕ

ПримечаниеДля того чтобы заштриховать полученное сечение, необходимо вначале совместить ПСК с секущей плоскостью.


СЕЧЕНИЕ Команда

СЕЧЕНИЕ Команда

список процедур



Группы пользователей Autodesk



Для разрезания тела

Щелкните меню "Рисование" » "Тела" » "Разрез".

Группы пользователей Autodesk

Выбрать объекты для разрезания.

Указанием трех точек определить режущую плоскость.

Первая из указанных точек задает начало (0, 0, 0) связанной с режущей плоскостью ПСК, Вторая точка определяет положительную ось X, а третья точка определяет положительную ось Y.

3

Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка: РАЗРЕЗ




СЕЧЕНИЕ Команда

СЕЧЕНИЕ Команда

список команд



Группы пользователей Autodesk



Создание области в месте пересечения плоскости и тел

Для построения поперечного сечения тела

Для разрезания тела



SELECTIONAREA Системная переменная


SELECTIONAREA Системная переменная

SELECTIONAREA Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет отображением эффектов для областей выбора

Нет процедур..



SELECTIONAREAOPACITY Системная переменная


SELECTIONAREAOPACITY Системная переменная

SELECTIONAREAOPACITY Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 25

Управляет прозрачностью области выбора в процессе выбора рамки и секущей рамки

Нет процедур..



SELECTIONPREVIEW Системная переменная


SELECTIONPREVIEW Системная переменная

SELECTIONPREVIEW Системная переменная

список команд



Группы пользователей Autodesk



Тип: битовый код

Сохранен в: реестр

Начальное значение: 3

Управляет отображением предварительного просмотра выбора

Нет процедур..



SETIDROPHANDLER Команда


SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список процедур



Группы пользователей Autodesk



Для вставки компонента из точки загрузки в рисунок

Открыть рисунок, в который нужно вставить компонент.

Перетащить образец компонента с Web-страницы в открытый рисунок.

Курсор, перемещаемый над образцом компонента, приобретает вид пипетки. Компонент переходит в режим вставки.

Переместить курсор в нужную позицию рисунка и установить компонент щелчком мыши.

Компонент из точки загрузки помещается в рисунок.


SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список процедур



Группы пользователей Autodesk



Для настройки параметров вставки из точек загрузки

При добавлении содержимого точек загрузки в рисунок можно указать путь и место размещения связанных файлов данных.

Перетащить образец компонента с Web-страницы в открытый рисунок с помощью правой кнопки мыши.

Курсор, перемещаемый над образцом компонента, приобретает вид пипетки.

Из контекстного меню выбрать "Вставить как" » "Блок".

В диалоговом окне "Параметры вставки из точек загрузки" в области "Выбор связанного файла" выберите связанные файлы данных, которые требуется загрузить с помощью содержимого точек загрузки.

В поле "Путь к папке назначения" указывается путь, куда по умолчанию помещаются связанные файлы. Нажав на кнопку [...], можно задать другой путь.

Нажать "ОК".

Переместить курсор в нужную позицию рисунка и установить компонент щелчком мыши.




SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список процедур



Группы пользователей Autodesk



Для задания типа точек загрузки по умолчанию

В командной строке ввести тзагртип.

В открывшемся диалоговом окне выбрать тип точек загрузки по умолчанию.

В раскрывающемся списке содержатся только поддерживаемые технологией i-drop типы содержимого точек загрузки.

Перетаскиваемый в рисунок объект может быть нескольких типов содержимого. Данная настройка определяет, какой тип содержимого вставляется в рисунок. Выбор блока указывает на то, что блок добавлен. В рисунок можно поместить любой блок, созданный в программе семейства AutoCAD.




SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список процедур



Группы пользователей Autodesk



Для просмотра файла журнала

Открыть файл <имя файла рисунка>_idrop.txt в папке, где хранится рисунок.

Файл журнала содержит информацию о дате и времени загрузки, имени целевого файла, имени точки загрузки и загруженного компонента (в конце URL-адреса), а также подробную информацию о каждом связанном файле.




SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список процедур



Группы пользователей Autodesk



Для просмотра адреса гиперссылки содержимого точки загрузки

Выбрать загруженный компонент на рисунке.

Разместить над ним курсор.

Адрес гиперссылки отображается в виде контекстной подсказки указателя.




SETIDROPHANDLER Команда

SETIDROPHANDLER Команда

список команд



Группы пользователей Autodesk



Задает тип содержимого, вставляемого в текущее приложение Autodesk из точек загрузки

Для вставки компонента из точки загрузки в рисунок

Для настройки параметров вставки из точек загрузки

Для задания типа точек загрузки по умолчанию

Для просмотра файла журнала

Для просмотра адреса гиперссылки содержимого точки загрузки



СЕТКА


СЕТКА

СЕТКА

список команд



Группы пользователей Autodesk



Включает точечную сетку на текущем видовом экране, которая не выводится на печать

Для включения сетки и задания ее шага

Для включения режима шаговой привязки и задания шага

Для временной отмены режима привязки

Для изменения угла поворота и базовой точки шаговой привязки


СЕТКА

СЕТКА

список процедур



Группы пользователей Autodesk



Для включения сетки и задания ее шага

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Сетка Вкл".

Убедиться, что в группе "Тип и стиль привязки" опции "Шаговая привязка" и "Ортогональная" включены.

В поле "Шаг сетки по X" ввести шаг сетки по горизонтали в единицах.

Если шаг сетки по вертикали совпадает с шагом по горизонтали, нажать ENTER. В противном случае, ввести шаг по вертикали в поле "Шаг сетки по Y".

Нажать "ОК".

Интервалы сетки и шаговой привязки могут быть различны, однако угол поворота и параметры изометрии у них общие.

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРИС




СЕТКА

СЕТКА

список процедур



Группы пользователей Autodesk



Для включения режима шаговой привязки и задания шага

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Сетка Вкл".

Убедиться, что в группе "Тип и стиль привязки" опции "Шаговая привязка" и "Ортогональная" включены.

В поле "Шаг сетки по X" введите шаг сетки по горизонтали в единицах.

Если шаг сетки по вертикали совпадает с шагом по горизонтали, нажать ENTER.

В противном случае, ввести шаг по вертикали в поле "Шаг сетки по Y". Нажать "OK".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРИС




СЕТКА

СЕТКА

список процедур



Группы пользователей Autodesk



Для временной отмены режима привязки

Нажмите и удерживайте клавишу F9 во время работы.

Когда клавиша будет освобождена, режим привязки будет восстановлен.




СЕТКА

СЕТКА

список процедур



Группы пользователей Autodesk



Для изменения угла поворота и базовой точки шаговой привязки

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Шаг Вкл".

Убедиться, что в группе "Тип и стиль привязки" опции "Шаговая привязка" и "Ортогональная" включены.

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРИС



SHADEDGE Системная переменная


SHADEDGE Системная переменная

SHADEDGE Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 3

Управляет раскрашиванием кромок при тонировании

Нет процедур..



SHADEDIF Системная переменная


SHADEDIF Системная переменная

SHADEDIF Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 70

Задает соотношение диффузного отражения к рассеянной освещенности

Нет процедур..



Команда


ШАГ Команда

ШАГ Команда

список процедур



Группы пользователей Autodesk



Для включения сетки и задания ее шага

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Сетка Вкл".

Убедиться, что в группе "Тип и стиль привязки" опции "Шаговая привязка" и "Ортогональная" включены.

В поле "Шаг сетки по X" ввести шаг сетки по горизонтали в единицах.

Если шаг сетки по вертикали совпадает с шагом по горизонтали, нажать ENTER. В противном случае, ввести шаг по вертикали в поле "Шаг сетки по Y".

Нажать "ОК".

Интервалы сетки и шаговой привязки могут быть различны, однако угол поворота и параметры изометрии у них общие.

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРИС


ШАГ Команда

ШАГ Команда

список процедур



Группы пользователей Autodesk



Для включения режима шаговой привязки и задания шага

Щелкните меню "Сервис" » "Режимы рисования".

На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Сетка Вкл".

Убедиться, что в группе "Тип и стиль привязки" опции "Шаговая привязка" и "Ортогональная" включены.

В поле "Шаг сетки по X" введите шаг сетки по горизонтали в единицах.

Если шаг сетки по вертикали совпадает с шагом по горизонтали, нажать ENTER.

В противном случае, ввести шаг по вертикали в поле "Шаг сетки по Y". Нажать "OK".

Нажать "ОК".

Группы пользователей Autodesk
 Командная строка:  РЕЖИМРИС




ШАГ Команда

ШАГ Команда

список процедур



Группы пользователей Autodesk



Для временной отмены режима привязки

Нажмите и удерживайте клавишу F9 во время работы.

Когда клавиша будет освобождена, режим привязки будет восстановлен.




ШАГ Команда

ШАГ Команда

список команд



Группы пользователей Autodesk



Ограничение перемещения курсора определенными интервалами

Для включения сетки и задания ее шага

Для включения режима шаговой привязки и задания шага

Для временной отмены режима привязки



ШАР Команда


ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения параллелепипеда

Щелкните меню "Рисование" » "Тела" » "Ящик".

Группы пользователей Autodesk

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту.

Группы пользователей Autodesk
 Командная строка: ЯЩИК


ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения конуса с круговым основанием

Щелкните меню "Рисование" » "Тела" » "Конус".

Группы пользователей Autodesk

Указать центр основания.

Задать радиус или диаметр основания.

Задать высоту.

Группы пользователей Autodesk
 Командная строка:  КОНУС




ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения конуса с эллиптическим основанием

Щелкните меню "Рисование" » "Тела" » "Конус".

Группы пользователей Autodesk

Ввести э (Эллиптический).

Указать конечную точку оси.

Указать вторую конечную точку оси.

Указать длину половины второй оси.

Задайте высоту, а затем нажмите ENTER .

Группы пользователей Autodesk
 Командная строка:  КОНУС




ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения цилиндра с круговым основанием

Щелкните меню "Рисование" » "Тела" » "Цилиндр".

Группы пользователей Autodesk

Указать центр основания.

Задать радиус или диаметр основания.

Задать высоту.

Группы пользователей Autodesk
 Командная строка:  ЦИЛИНДР




ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения шаров

Щелкните меню "Рисование" » "Тела" » "Сфера".

Группы пользователей Autodesk

Указать центр шара.

Задать радиус или диаметр шара.

Группы пользователей Autodesk
 Командная строка:  ШАР




ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения тора

Щелкните меню "Рисование" » "Тела" » "Тор".

Группы пользователей Autodesk

Указать центр тора.

Задать радиус или диаметр тора.

Задать радиус или диаметр полости тора.

Группы пользователей Autodesk
 Командная строка: ТОР




ШАР Команда

ШАР Команда

список процедур



Группы пользователей Autodesk



Для построения клина

Щелкните меню "Рисование" » "Тела" » "Клин".

Группы пользователей Autodesk

Указать первый угол основания.

Указать противоположный угол основания.

Задать высоту клина.

Группы пользователей Autodesk
 Командная строка: КЛИН




ШАР Команда

ШАР Команда

список команд



Группы пользователей Autodesk



Построение трехмерного твердотельного шара

Для построения параллелепипеда

Для построения конуса с круговым основанием

Для построения конуса с эллиптическим основанием

Для построения цилиндра с круговым основанием

Для построения шаров

Для построения тора

Для построения клина



SHORTCUTMENU Системная переменная


SHORTCUTMENU Системная переменная

SHORTCUTMENU Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 11

Управляет доступностью контекстных меню (стандартного, режимов редактирования и команд) в области рисования

Нет процедур..



SHPNAME Системная переменная


SHPNAME Системная переменная

SHPNAME Системная переменная

список команд



Группы пользователей Autodesk



Тип: строковый

Не сохранен

Начальное значение: ""

Задает имя формы по умолчанию. Оно должно соответствовать принятому соглашению по именованию символов.

Нет процедур..



ШТЕМПЕЛЬ Команда


ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список процедур



Группы пользователей Autodesk



Для настройки параметров печати раскрашенных объектов с вкладки "Модель"

Щелкните меню "Файл" » "Печать".

В диалоговом окне "Печать" в группе "ВЭкраны с раскрашиванием" в раскрывающемся списке "Способ вывода" выбрать соответствующий параметр.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПЕЧАТЬ


ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список процедур



Группы пользователей Autodesk



Для настройки параметров печати видовых экранов с раскрашиванием с вкладок "Лист"

Выбрать видовой экран листа.

Двойным щелчком мыши на границе видового экрана открыть палитру "Свойства".

На палитре "Свойства" выбрать "Визуализация при печати".

В раскрывающемся списке "Визуализация при печати" выбрать соответствующий параметр.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ОКНОСВ

Группы пользователей Autodesk
 Контекстное меню: Выбрать видовой экран, щелкнуть правой кнопкой мыши в области рисования и выбрать "Визуализация при печати".




ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список процедур



Группы пользователей Autodesk



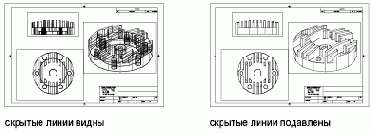

Для подавления скрытых линий при печати вкладки "Модель"

Щелкните меню "Файл" » "Печать".

В диалоговом окне "Печать" в группе "ВЭкраны с раскрашиванием" в раскрывающемся списке "Способ вывода" выбрать "Скрытие линий".

Нажать "ОК" для вывода рисунка на печать.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПЕЧАТЬ




ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список процедур



Группы пользователей Autodesk



Для подавление скрытых линий при печати вкладки "Лист"

Выбрать видовой экран листа.

Двойным щелчком мыши на границе видового экрана открыть палитру "Свойства".

На палитре "Свойства" выбрать "Визуализация при печати".

В раскрывающемся списке "Визуализация при печати" выбрать "Скрытие линий".

Нажать "ОК" для вывода рисунка на печать.

Группы пользователей Autodesk

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ОКНОСВ

Группы пользователей Autodesk
 Контекстное меню:  Выберите видовой экран и щелкните правой кнопкой мыши в области рисования. Щелкните "Способ вывода".




ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список процедур



Группы пользователей Autodesk



Для изменения последовательности печати объектов

Щелкните меню "Файл" » "Печать".

В диалоговом окне "Печать" в группе "Опции печати" установить флажок "Объекты листа последними". Снять флажок для вывода на печать объектов листа первыми.

Нажать "ОК" для вывода рисунка на печать.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ПЕЧАТЬ




ШТЕМПЕЛЬ Команда

ШТЕМПЕЛЬ Команда

список команд



Группы пользователей Autodesk



Нанесение штемпеля в определенном углу каждого рисунка и запись соответствующей информации в файл журнала

Для настройки параметров печати раскрашенных объектов с вкладки "Модель"

Для настройки параметров печати видовых экранов с раскрашиванием с вкладок "Лист"

Для подавления скрытых линий при печати вкладки "Модель"

Для подавление скрытых линий при печати вкладки "Лист"

Для изменения последовательности печати объектов



ШТРИХ Команда


ШТРИХ Команда

ШТРИХ Команда

список команд



Группы пользователей Autodesk



Заполняет замкнутую область или выбранные объекты штриховкой, сплошной заливкой или градиентной заливкой

Для перетаскивания образцов штриховки в рисунок

Для штрихования областей

Для штрихования выбранных объектов


ШТРИХ Команда

ШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для перетаскивания образцов штриховки в рисунок

Щелкните меню "Сервис" » "Центр управления".

ПримечаниеДействия, описанные ниже, позволяют перетаскивать образцы штриховок из Центра управления непосредственно в рисунок. Образцы штриховок можно также перетаскивать из окна "Инструментальные палитры".

Перейти на вкладку "Папки" и нажать кнопку "Поиск".

В диалоговом окне "Поиск" проделать следующее:

В выпадающем списке "Что искать" выбрать "Файлы образцов штриховки".

В списке "Где искать" выберите диск, на котором установлена программа.

Взвести флажок "Просматривать вложенные папки".

На вкладке "Файлы образцов штриховки" в поле "Искать имя" ввести * (звездочку).

Нажать кнопку "Найти".

Файл образца штриховки по умолчанию - acad.pat или acadiso.pat. Результатом поиска может быть этот же файл, найденный по другому пути.

ПримечаниеДля быстрого доступа к PAT-файлу можно занести его в папку "Избранное". В дальнейшем, чтобы содержимое PAT-файла стало доступным, нужно будет зайти на вкладку "Папки" и раскрыть там папку "Избранное".

Дважды щелкнуть на имени найденного файла, чтобы добавить образцы штриховок в окно Центра управления.

(Не обязательно) Щелкнуть правой кнопкой мыши для вызова контекстного меню со следующими командами:

ШТРИХ. Вызов диалогового окна "Штриховка и градиент".

Копировать. Копирование образца штриховки в буфер обмена.

Создать инструментальную палитру. Создание инструментальной палитры, содержащей выбранный образец штриховки.

Перетащить с помощью устройства указания образец штриховки на замкнутый объект рисунка или на инструментальную палитру.

ПримечаниеЕсли масштаб образца штриховки слишком велик или мал, то выдается сообщение об ошибке. Можно настроить масштаб любого образца штриховки в диалоговом окне "Штриховка и градиент", отображающемся при двойном щелчке образца.

Группы пользователей Autodesk
 Панель Стандартная
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ЦУВКЛ




ШТРИХ Команда

ШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для штрихования областей

Щелкните меню "Рисование" » "Штриховка".

В диалоговом окне "Штриховка и градиент" выберите "Добавить" "Точки выбора".

Указать точки внутри областей, которые необходимо заштриховать, и нажать ENTER.

Указанные точки интерпретируются как внутренние.

Убедитесь, что в диалоговом окне "Штриховка и градиент" на вкладке "Штриховка" на слайде выбран необходимый образец. Для выбора другого образца штриховки воспользоваться списком "Образец".

Для просмотра выбранного образца в наглядной форме нажать кнопку [...] рядом со списком "Образец". Нажать "ОК" для завершения просмотра.

При необходимости выполните настройки в диалоговом окне "Штриховка и градиент".

Новые контуры штриховки можно определить, нажав кнопку "Добавить контуры" или "Удалить контуры".

В выпадающем списке "Порядок следования" выбрать одну из опций.

Порядок следования для штриховки можно изменить, так чтобы она помещалась за или перед контуром, либо на заднем или на переднем плане.

Нажать "ОК".

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ШТРИХ




ШТРИХ Команда

ШТРИХ Команда

список процедур



Группы пользователей Autodesk



Для штрихования выбранных объектов

Щелкните меню "Рисование" » "Штриховка".

В диалоговом окне "Штриховка и градиент" выберите "Добавить" "Выбрать объекты".

Выбрать объекты, которые необходимо заштриховать.

При этом не обязательно, чтобы объекты образовывали замкнутый контур. Можно также указать любые островки, которые должны остаться незаштрихованными. Также можно задать системной переменной HPGAPTOL такое значение, чтобы считать набор объектов, составляющих не полностью замкнутую область, замкнутым контуром штриховки.

В выпадающем списке "Порядок следования" выбрать одну из опций.

Порядок следования для штриховки можно изменить, так чтобы она помещалась за или перед контуром, либо на заднем или на переднем плане.

Нажать "ОК".

Группы пользователей Autodesk
 Панель Рисование
Группы пользователей Autodesk

Группы пользователей Autodesk
 Командная строка:  ШТРИХ



SIGWARN Системная переменная


SIGWARN Системная переменная

SIGWARN Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: реестр

Начальное значение: 1

Управляет отображением предупреждения при открытии файла с присоединенной цифровой подписью

Нет процедур..



SKETCHINC Системная переменная


SKETCHINC Системная переменная

SKETCHINC Системная переменная

список команд



Группы пользователей Autodesk



Тип: вещественный

Сохранен в: рисунок

Начальное значение: 0.1000

Устанавливает приращение для команды ЭСКИЗ

Нет процедур..



SKPOLY Системная переменная


SKPOLY Системная переменная

SKPOLY Системная переменная

список команд



Группы пользователей Autodesk



Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Задает тип объектов (линии или полилинии), генерируемых командой ЭСКИЗ

Нет процедур..
