Гладкая и рубленая фаска, вдавленный рельеф

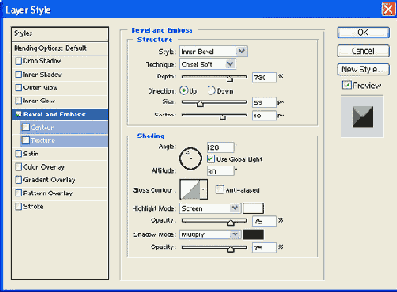

Рис. 1.74. Настройки фаски и рельефа. Из квадрата получается кнопка

Настройки здесь разбиты на две группы (см. рис. 1.74) - вверху подбираете вид фаски или рельефа, внизу управляете тенями. Размеры рельефной части задаются движком Size, степень смягчения переходов в ней - движком Soften, a движок Depth (глубина) управляет жесткостью теней.
В секции Shading (тени) можно задать угол, под которым падает свет (Angle), и высоту источника света (Altitude), выбрать тип контура, а также раздельно задать непрозрачность и режимы смешивания для теней (Shadow Mode) и освещенных участков (Highlight Mode).
Две подчиненные страницы настройки - Contour и Texture - дают вариации эффекта Bevel and Emboss. Первая позволяет тонко настраивать вид поверхности на скосах, а вторая позволяет залить их текстурой.
