Разрезаем кружок ножиком

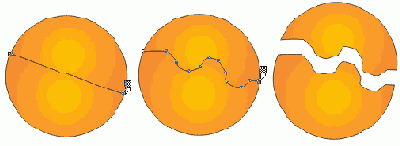

Рис. 2.66. Разрезаем кружок ножиком



Если ножичек на дальнем конце не желает становиться вертикально, это может означать, что вы не попали на границу объекта. Но может означать и то, что вы попали на границу другого объекта. Например, вы режете надпись или кривую, состоящую из нескольких соединенных линий и фигур, и залезли уже на следующую фигуру. Надо понимать, что ножик за один прием разрезает ровно одну букву или, одну кривую. Кроме того, нож вообще не режет сгруппированные объекты.

Вариант 2: щелкнуть мышкой и, не отпуская кнопки, потащить линию разреза до другой границы объекта, на которой ножик тоже встанет дыбом. Получится разрез в виде произвольной кривой (см. рис. 2.66, в центре).
Вариант 3: щелкнуть с клавишей Shift. Этот вариант распадается еще на два способа работы.
Вариант 3-а. Если не отпускать кнопку, то вы сможете растянуть касательную и дальше строить линию разреза в виде кривой Безье (см. рис. 2.66, справа) - по всем правилам построения этих кривых.
Вариант З-б. А если просто пощелкать в разных местах, то разрез будет в виде ломаной. Но закончить линию надо обязательно на границе объекта.

На панели настроек ножика есть две кнопки, существенно влияющие на выполнение Если отжать кнопку Leave As One Object (оставлять одним объектом), то CorelDRAW будет сразу же разделять объект на два независимых по линии разреза. Когда кнопка нажата, все кривые остаются в соединенном виде. \(У\ А если отжать кнопку Auto-Close On Cut (автоматически замыкать после разрезания), то ножик перестает проводить линии разреза - огранпчпва-. ется тем, что по однократному щелчку разрезает каркасную линию, превращая фигуру в кривую, а линию деля на две ветки.
Хоть ножик и не ружье, но при разрезании объектов сложной формы тоже может иной раз дать осечку. Вы ведете линию разреза, a CorelDRAW не показывает ее оформления (ни цветом, ни толщиной) и не помечает квадратиком предполагаемую точку пересечения. Щелк - и ничего! Чаще всего осечки случаются при разрезании объектов сложной формы, вроде звездочек, особенно с широкой линией окантовки.
Похоже, причина в том, что изменение формы курсора не всегда означает, что вы точно попали по линии в начальной точке. Такое вот трагическое противоречие между правой рукой и левой, которые маловато знают о деятельности друг друга.
А вообще, разрезание фигур с помощью линии и команды Trim кажется мне более гибким, хотя и несколько более трудоемким способом работы. К тому же, Trim и другие команды взаимной обрезки не боятся сгруппированных объектов.
Впрочем, это мое личное, ни для кого не обязательное мнение.
